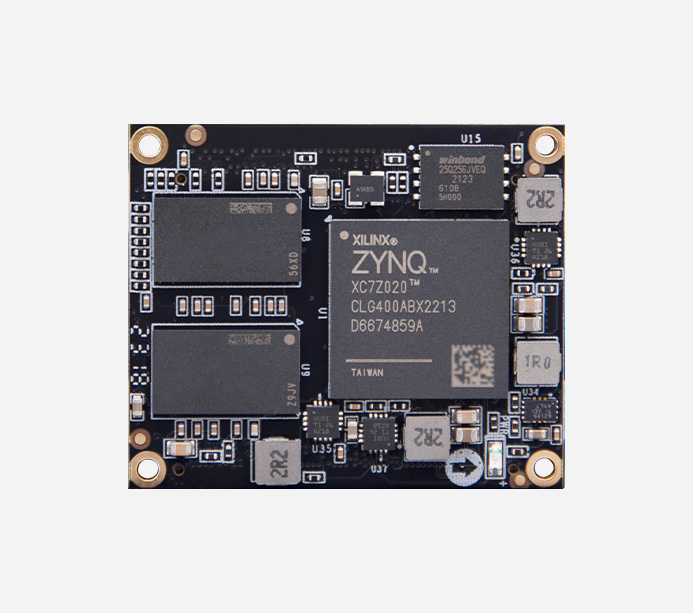

Xilinx ZYNQ7000 ARM SOM FPGA 核心板 XC7Z020

XA7Z020 / XC7Z020

  • 产品型号

    AC7Z020
  • 温度等级

    -40℃~85℃
  • 产地

    上海
  • EAN码

    6971390270684
  • 价格

    ¥1099.00

产品推荐


Xilinx Zynq-7000 SOC FPGA 核心板

ARM+FPGA SOC 技术

双核 ARM Cortex-A9,超小尺寸,工业级芯片



功能接口


对应开发板

·AX7Z020



*了解对应开发板,点击查看详情>>


产品参数


核心板主要参数

核心板

AC7Z020

FPGA 型号

XA7Z020-1CLG400I / XC7Z020-2CLG400I

内核

双核 ARM Cortex-A9

内存

DDR3 1GB,32bit 总线,数据速率 1066Mbps

芯片级别

工业级,工作温度 -40°C~85°C

逻辑单元数量

85K

查找表

53,200

触发器

106,400

DSP slice

220

Block RAM

4.9Mb

PS MIO

48 个

PLIO

120 个

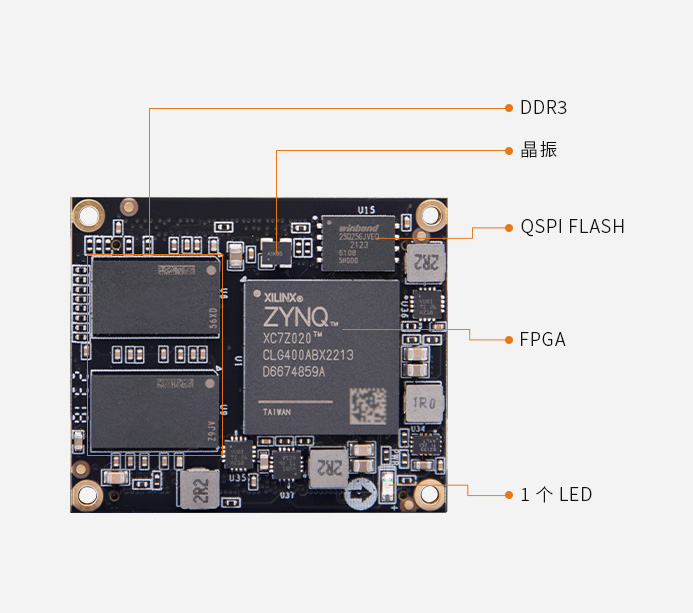

功能和接口

DDR3

32bit 总线,数据速率 1066Mbps

QSPI Flash

1 片 256Mbit QSPI FLASH,可用作 FPGA 用户数据的存储

AD 转换器

2 个 AD 转换器,可测量片上电压、温度感应,采样率1MBPS

晶振

33.33M PS 端

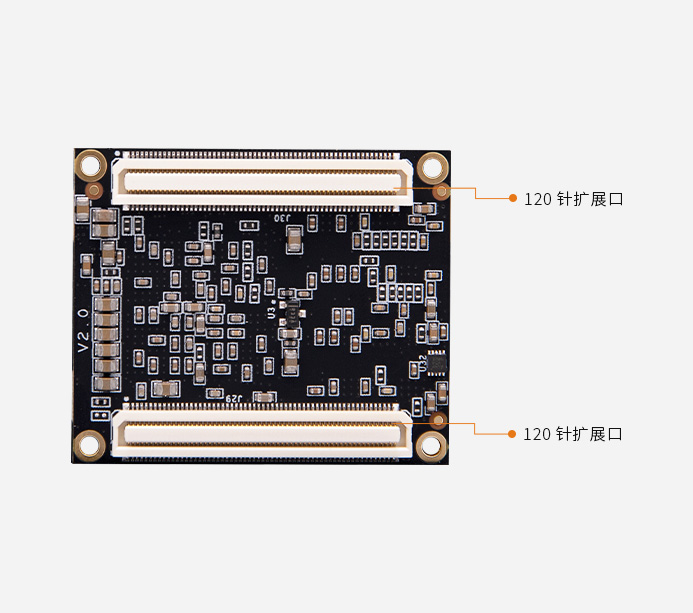

扩展口

2 路 120pin 松下工业级连接器

LED 灯

1 个 LED 电源指示灯


电源参数

输入电压

5V 供电




包装清单

FPGA 核心板

1 块



结构尺寸

尺寸大小

35mm x 42mm x 5.5mm

连接器合高

3.0mm

叠层数量

12 层 PCB 板设计





搭配内存 DDR3 超强组合

工业级芯片 ARM 双核 CortexA9

2x ARM Cortex-A9,767MHz;1GB RAM 内存


快速上手,缩短开发学习时间

提供资料方便二次开发

提供原理图、PCB 结构图、封装、参考设计等,方便二次开发


低功耗高性能

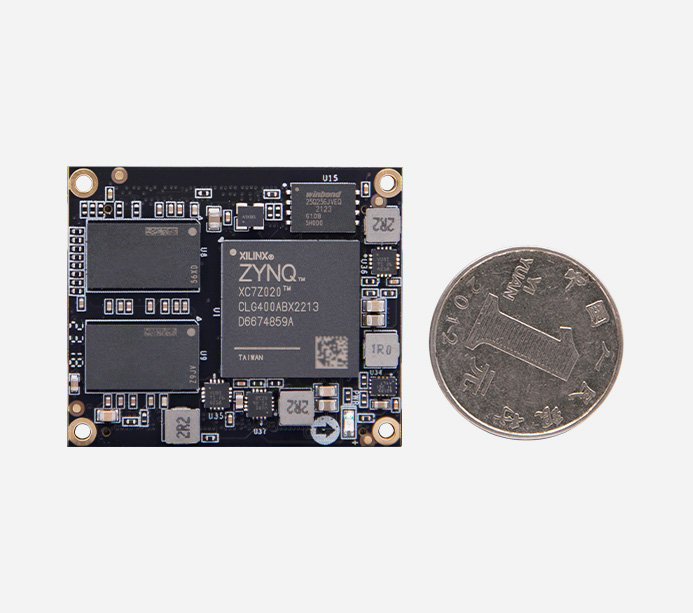

小身材 性能强大

适合高速数据通信、视频音频图像采集处理、 高速数据采集、机器视觉、运动控制等方面


所有出售产品主体保修期为 12 个月,其中 FPGA 芯片、液晶屏为易损件,不在保修范围内。

所有配件及赠品不在保修范围内。
