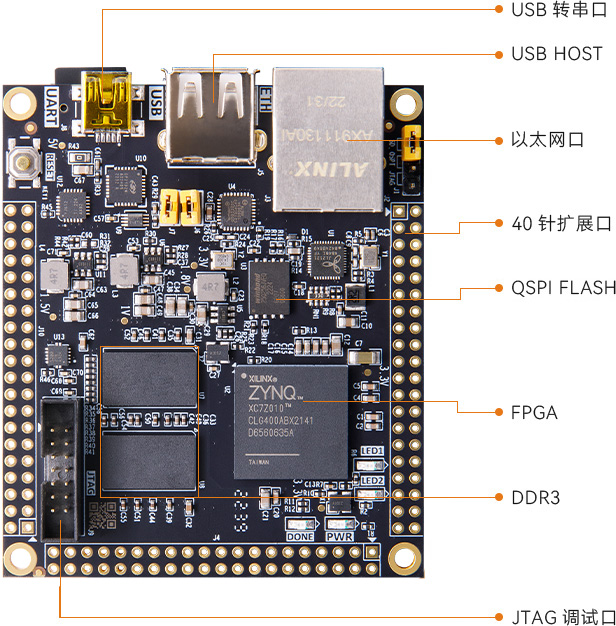

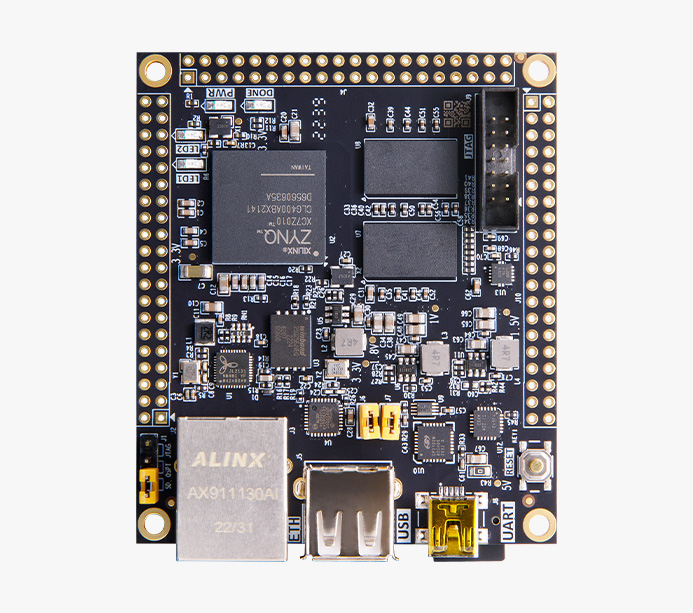

Xilinx ZYNQ7000 ARM SOM FPGA 核心板 XC7Z010 AC7010C

核心板

AC7010

FPGA 型号

XC7Z010-1CLG400I

内核

双核 ARM Cortex-A9

内存

DDR3 512MB，数据速率 1066Mbps

芯片级别

工业级  - 40°C~85°C

逻辑单元数量

28k

查找表

17600

触发器

35200

乘法器

80

Block RAM

2.1Mb

PS MIO

8 个

PL IO

94 个

DDR3

2 片 256MB DDR3 共 512MB 作为 ZYNQ 芯片数据的缓存，操作系统运行的内存

QSPI Flash

1 片 32MB QSPI FLASH，可用作 FPGA 用户数据的存储

晶振

1 个 33.333Mhz 的有源晶振，给 PS 系统提供稳定的时钟源
1 个 50Mhz 的晶振，为 PL 逻辑提供额外的时钟信号

以太网

1 路千兆以太网 RJ-45 接口，用于以太网数据交换

JTAG 调试口

1 个 14Pin 的 JTAG 口，对 ZYNQ 系统调试和下载

LED 灯

2 个用户发光二极管 LED，1 个 PS 控制，1 个 PL 控制

USB HOST

1 路 USB2.0 HOST 接口，连接鼠标、键盘和 U 盘等外设

USB OTG

1 路 USB2.0 OTG 接口 ( 背面 ） 和 PC 或 USB 设备 OTG 通信

USB 转串口

用于供电和 PC 或外部设备的串口通信

按键

1 个复位按键，用于 CPU 复位

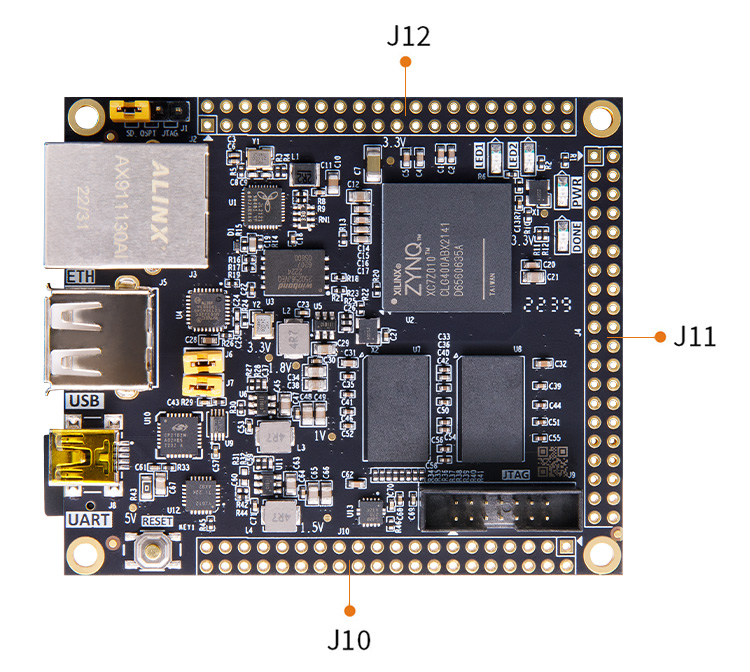

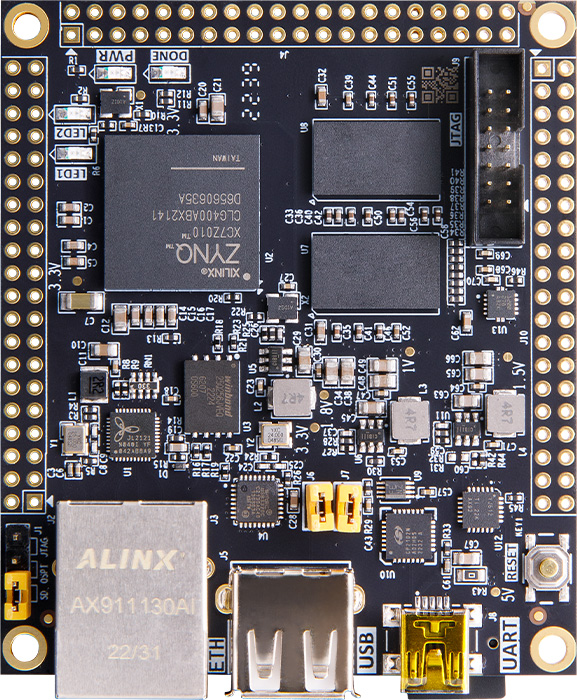

扩展口

3 路 40 针的扩展口，扩展 ZYNQ 的 PL 部分和 PS 部分的 IO 接 7 寸 TFT 模块、摄像头模块和 AD/DA 等扩展模块

TF 卡座

1 路 Micro SD 卡座，存储操作系统镜像和文件系统

启动模式

JTAG 调试、QSPI FLASH 和 SD 卡三种启动模式

供电

USB 供电

FPGA 核心板

1 块

读卡器

1 个

mini USB 线

1 根

排针

2 排

TF 卡

1 个

支柱

4 个

尺寸大小

75mmx 64mmx 19.3mm

叠层数量

8 层 PCB 板设计
