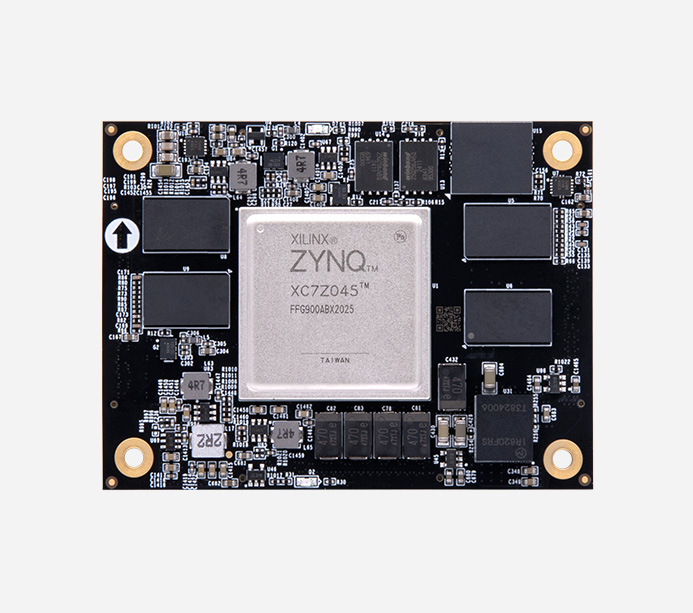

Xilinx ZYNQ7000 ARM SOM FPGA 核心板 XC7Z045 AC7Z045

核心板

AC7Z045

FPGA 型号

XC7Z045-2FFG900I

CPU

双核 ARM Cortex-A9，主频 800MHz

PL 端内存

1GB DDR3，数据速率 1600Mbps

PS 端内存

1GB DDR3，数据速率 1066Mbps

速度等级

-2

芯片级别

工业级

工作温度

-40°C~85°C

逻辑单元数量

350K

查找表

218,600

触发器

437,200

乘法器

900

收发器

16 路，支持 PCIE Gen2 x8

Block RAM

19.2Mb

MIO

37 个

PL IO 口

188

可调电压 IO

140

LVDS 差分对

48 对

EMMC FLASH

8GB eMMC FLASH 芯片，用于启动存储配置和系统文件

QSPI Flash

2 片 32MB QSPI FLASH 共 64MB，用于 FPGA 用户数据的存储

AD 转换器

芯片内部集成 ADC；2 个 AD 转换器，可测量片上电压、温度感应；17 个外部差分输入通道，采样率 1MBPS

晶振

1 个晶振 33.333MHz 为 PS 端提供钟输入
1 个差分晶振 200MHz 作 PL 系统时钟源，DDR3 控制器的参考时钟
1 个差分晶振 125Mhz 为 GTX 收发器提供参考时钟

扩展口

4 个 120pin 松下工业级连接器

输入电压

5V 供电

FPGA 核心板

1 块
