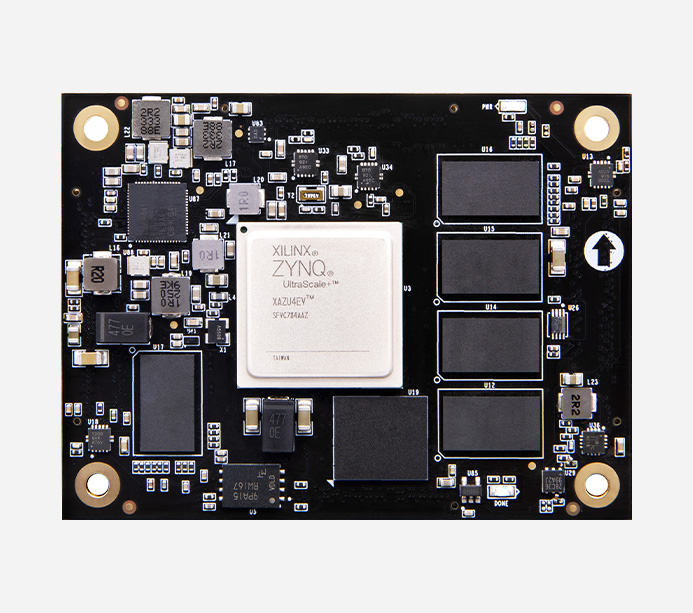

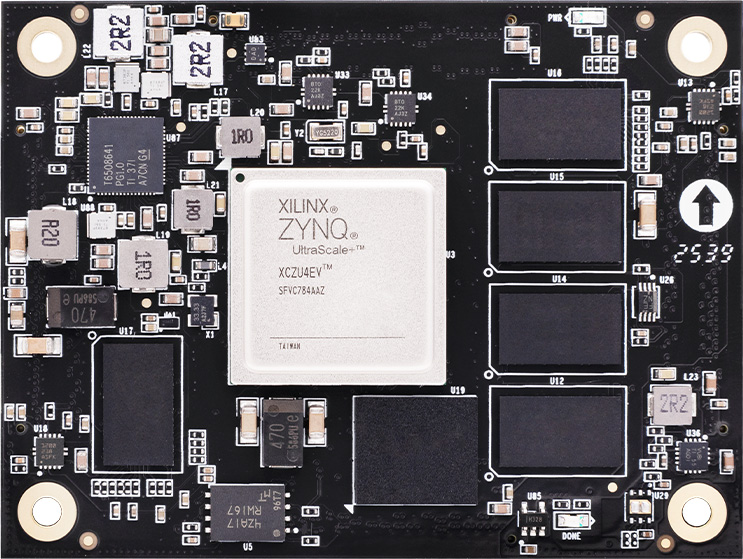

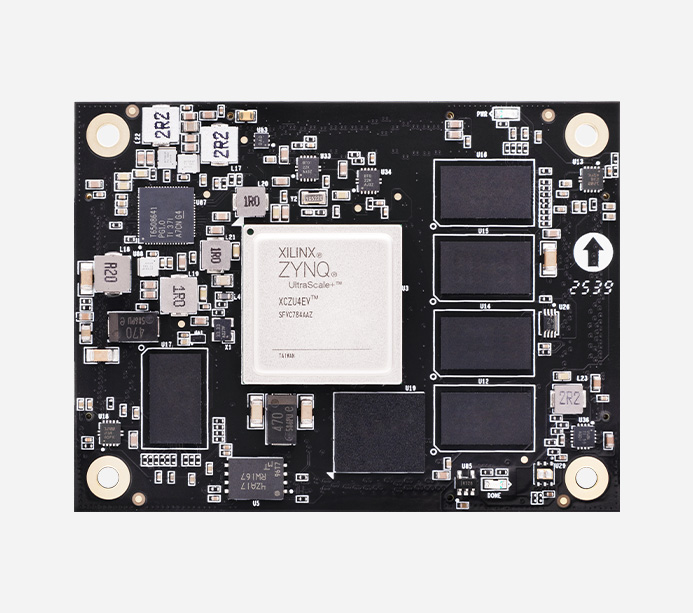

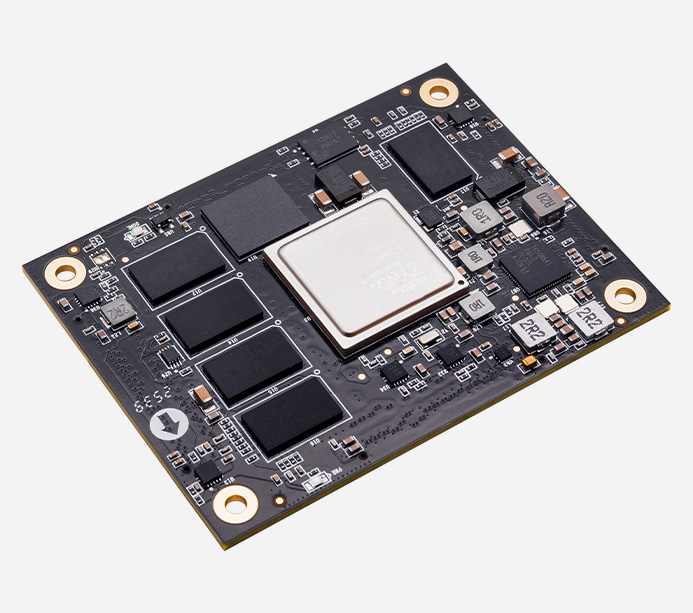

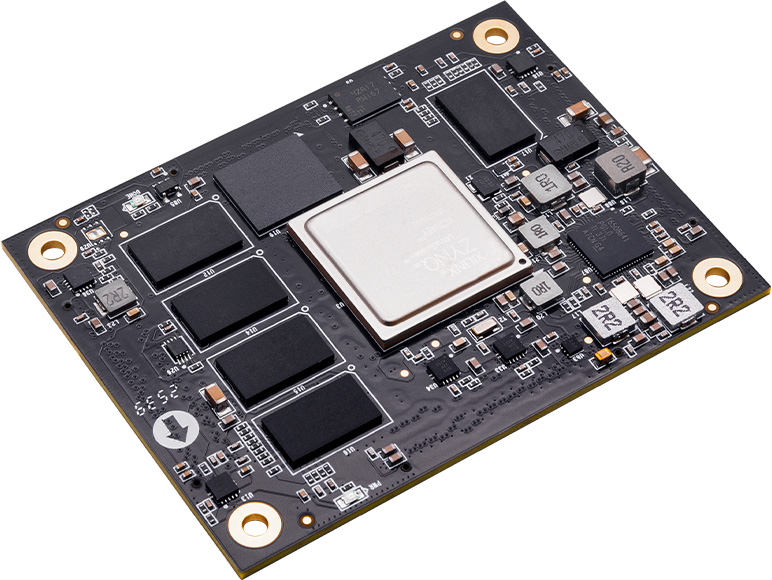

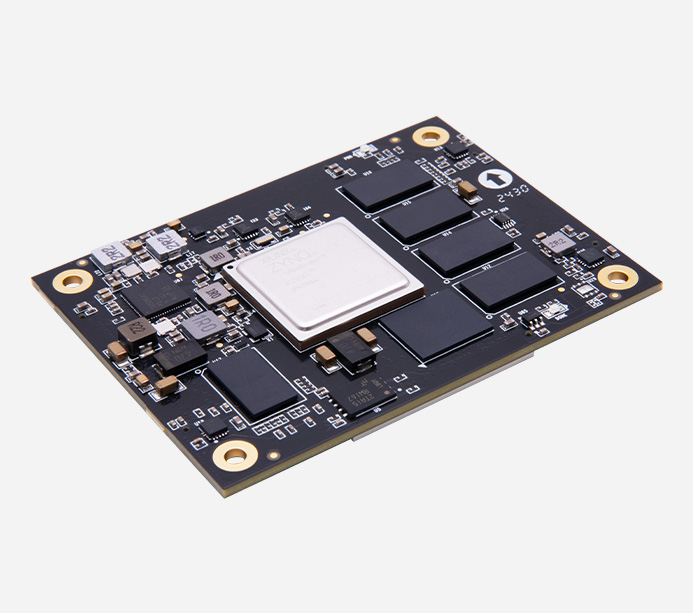

Xilinx Zynq UltraScale+ MPSoC AI FPGA 核心板 XCZU4EV

XCZU4EV

  • 产品型号

    ACU4EV
  • 温度等级

    -40℃~85℃
  • 产地

    上海
  • EAN码

    6971390275924
  • 价格

    ¥3999.00

产品推荐


Xilinx Zynq UltraScale+ MPSoC FPGA 高端核心板

四核 ARM Cortex-A53 与双核 Cortex-R5 实时处理器

Mali-400 MP2 GPU 及 16nm FinFET+ 可编程逻辑相结合,集成型 H.264 / H.265 视频编解码器,编解码达 4K x 2K (60fps) 视频 是多媒体、汽车 ADAS、监控、AI 智能、云计算、 高速数据交换存储、及其它嵌入式视觉应用的理想选择

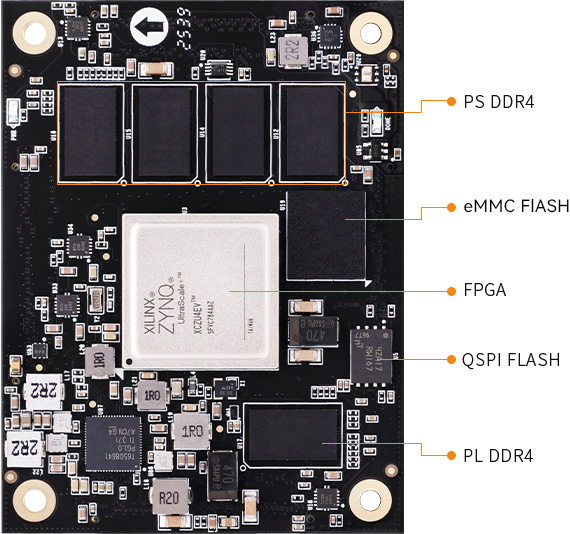

  • ·ARM 处理器

    四核 ARM CORTEX-A53 + 双核 ARM CORTEX-R5

  • ·GPU 图形处理器

    Mali™-400 MP2 GPU

  • ·5GB DDR4

    PS 端 4GB DDR4,PL 端 1GB DDR4

  • ·FLASH 存储

    8GB eMMC FLASH,64MB QSPI FLASH


功能接口


对应开发板

·AXU4EV-E



*了解对应开发板,点击查看详情>>


·AXU4EV-P



*了解对应开发板,点击查看详情>>


产品参数

核心板主要参数

核心板

ACU4EV

FPGA 型号

XCZU4EV-1SFVC784I

芯片 CPU

4x Cortex™-A53,1.2GHz;双核 Cortex™-R5, 500MHz

芯片 GPU

Mali™-400 MP2

核心板内存

PS 端 DDR4 4GB,64bit,2400Mbps
PL 端 DDR4 1GB,16bit,2133Mbps

PS 端高速连接

PCIe Gen2 x4,2x USB3.0,SATA 3.1,DisplayPort,4x Tri-mode Gigabit Ethernet

PS 端一般连接

2x USB 2.0,2x SD/SDIO,2x UART,2x CAN 2.0B,2x I2C, 2x SPI,4x 32b GPIO

PL 端 PCIe

PCIe Gen3 x4

PL 端 GTH

12.5Gb/s x4

芯片级别

工业级

工作温度

-40°c~85°c

速度等级

-1

逻辑单元

192K

查找表

88K

乘法器

728 (18x 25MACCs)

触发器

176K

Block RAM

4.5Mb

eMMC FLASH

8GB

QSPI FLASH

256Mbit

HP I/O

96 个

HD I/O

84 个


功能和接口

VCU

1 个 Video Codec Unit  (VCU),集成型 H.264 / H.265 视频编解码器

QSPI Flash

1 片共 256Mbit QSPI FLASH,可用作 FPGA 用户数据的存储

EMMC Flash

8GB,在 ZYNQ 系统使用中,可以作为系统大容量的存储设备

扩展口

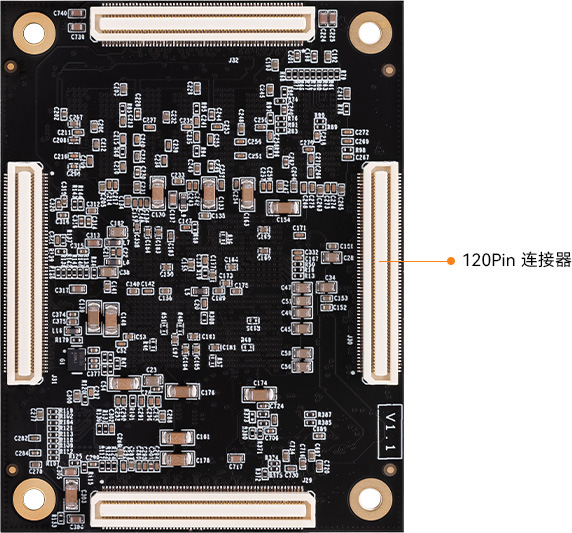

4 路 120 针 0.5mm 间距扩展口,接松下高速工业级板对板连接器

晶振

1 个单端 33.333MHz 晶振,提供给 PS 系统
1 差分 200MHz 晶振提供给 PL 逻辑、 DDR4 参考时钟


电源参数

输入电压

5V 供电


包装清单

FPGA 核心板

1 块





结构尺寸

尺寸大小

80 x 60 x 7.1mm

合高

3.0mm

叠层数量

16 层,沉金工艺,高质量 PCB 材质








支持 XILINX VITIS-AI DPU

AI 识别检测、深度计算学习

智能识别检测、图像视频处理、安防监控、机器视觉、火灾监测、交通安全、智慧工地、智慧酒店、智慧农业、物联网

车辆识别

红外车辆识别


行人识别

室内人物识别

火灾检测

安全帽检测

混凝土缺陷检测

PCB缺陷检测

搭配 Mali™-400 MP2 GPU 、内存 64bit DDR4 超强组合

工业级 FPGA 芯片  双 ARM 应用处理器

4x ARM Cortex-A53,1.2GHz;双核 Cortex™-R5,500MHz;PS 端 4GB DDR4,64bit,数据速率 2400Mbps;PL 端 1GB DDR4,16bit,数据速率 2133Mbps


高清视频理念设计

H.264 / H.265 视频编解码器

能够同时编解码达 4K x 2K (60fps) 视频


快速上手,缩短开发学习时间

提供资料方便二次开发

提供原理图、PCB 结构图 (PDF)、封装、参考设计等方便二次开发


所有出售产品主体保修期为 12 个月,其中 FPGA 芯片、液晶屏为易损件,不在保修范围内。

所有配件及赠品不在保修范围内。
