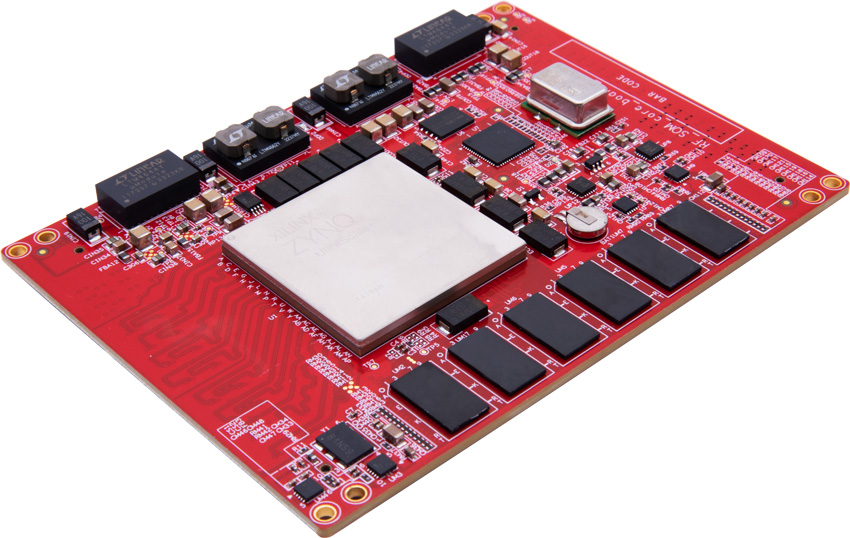

AMD Xilinx Zynq UltraScale+ RFSoC XCZU47DR FPGA核心板 软件无线电射频 卫星雷达 数字信号处理

XCZU47DR

  • 产品型号

    ACRF47
  • 产地

    上海
  • 价格

    ¥85000.00

产品推荐


Zynq UltraScale+ RFSoC 软件无线电射频

ZU47DR FPGA 核心板

RFSOM 集成硬件和软件,帮助您提供高性能无线接收器系统的原型,并进行空口信号采集和分析。此外 RFSOM 采用射频直接采样结构,带有八个独立的发射器和接收器通道。它集成可编程的 Xilinx RFSoC FPGA 最小系统,支持软件无线电开发架构,具备大带宽和大规模运算处理能力,可用于无线通信原型验证、频谱监测、信号智能及宽带采集记录等应用程序。RFSOM 还配备了19.2 MHz 恒温晶体振荡器 (OCXO) 参考时钟,提高了频率精度和同步性。

  • ·5G FR1/FR2 射频和基带

  • ·相控阵系统

  • ·雷达系统

  • ·软件无线电

  • ·频谱监测

  • ·医疗系统

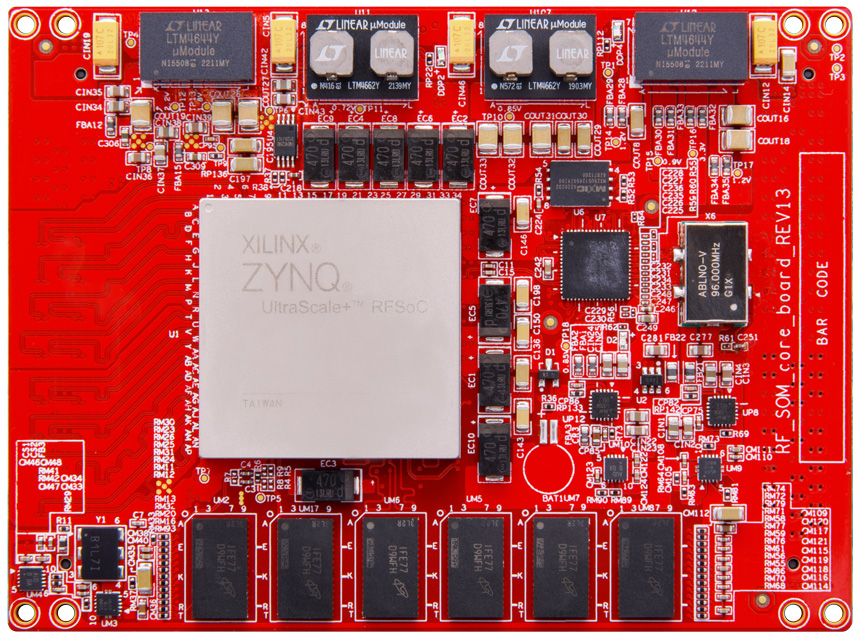

ACRF47 RFSoC 核心板 ZU47DR.jpg


自适应无线电开发的卓越平台

ARM、可编程逻辑以及高信号处理带宽进行深度结合

  • ·4GB

    PS 端 DDR4

  • ·2GB

    PL 端 DDR4

  • ·128MB

    QSPI FLASH

  • ·28.21Gb/s

    8 个 GTY

  • ·5GSPS

    8 个 14bit ADC

  • ·9.85GSPS

    8 个 14bit DAC




RFSOM 系列硬件结构

Xilinx Zynq UltraScale+ FPGA 的可编程逻辑部分的 FPGA 资源可提供高吞吐量数字信号处理 (DSP) 和 IP 核,例如数字上/下变频 (DUC/DDC) 内核。通过软件无线电开发架构应用程序编程接口和 FPGA 基础架构更容易实现 FPGA 加速。这有助于您快速启动和运行,以便您可以专注于增值 IP。用于快速傅立叶变换 (FFT) 和有限脉冲响应 (FIR) 滤波器等常用功能的 FPGA 系统是一个很好的起点。然后,您可以使用首选的硬件描述语言 (HDL) 将自己的 IP 块添加到模块化架构中除了系统的 FPGA 架构部分,Xilinx UltraScale+ RFSoC 还配备了四个板载应用处理单元 (APU) 和两个实时处理单元 (RPU),适用于需要板载嵌入式操作系统进行独立操作的应用




ACRF47 可以支持 AD/DA 通道全差分引出,用户可根据需要定义射频调理电路,支持直流、交流耦合,支持 PA、LNA 放大器调理电路。也可以支持选配射频前端,支持 Lo 变频器、双工器、PA、LNA 等。



FPGA 主要接口与资源

核心配置:

· ZU47DR 射频片上系统 (RFSoC) 的一体化器件
· 具有内置数字上下变频和插值抽取功能
· 支持 8 路发送,8 路接收

SOM 最小系统:

· 模拟RFMC连接器

1. ADC/DAC 全差分引出,支持直流 or 交流耦合
2. VCM 引出支持设定共模电平

· 数字 RFMC 连接器

1. GTY 引出,支持 PCIE4.0X8 速率传输
2. MIO 引出,支持扩展以太网、USB等外设接口,支持外设电平
3. GTR 引出,支持扩展 sata/pcie 硬盘等存储接口,支持外设电平
4. HD IO 引出,支持外设电平

· 高速缓存

1. PL DDR4 32bit 单通道 DDR4 缓存支持 2600MHz,2GB 容量
2. PS DDR4 64bit 单通道 DDR4 缓存支持 2133MHz,4GB容量
3. QSPI flash,128MB 容量

· 调试接口

1. JTAG 引出
2. 复位信号引出

级联接口:

· 内建 LMK04828 专用时钟电路
· 集成 19.2MHz OCXO
· 外时钟同步
· 触发同步
· SYSREF 同步

供电:

· 5V 单电源
· 散热片内嵌风扇
· 典型功耗,运行 50% 逻辑,8TX&8RX,TBD Watt

采样率支持:

· API 支持 30.72/61.44/122.88/245.76/491.52/983.04MHz 实时带宽(最大可支持 2.5GHz 带宽)

射频指标测试

发射 EVM:典型频段下,EVM 优于 1%





平坦度:1GHz 带宽下输出平坦度





相位噪声



EVM 测试结果

8 个通道的发射 5GNR 测试结果如下表所示,5GNR 单位:%rms,频点单位:GHZ





功能接口

·核心板

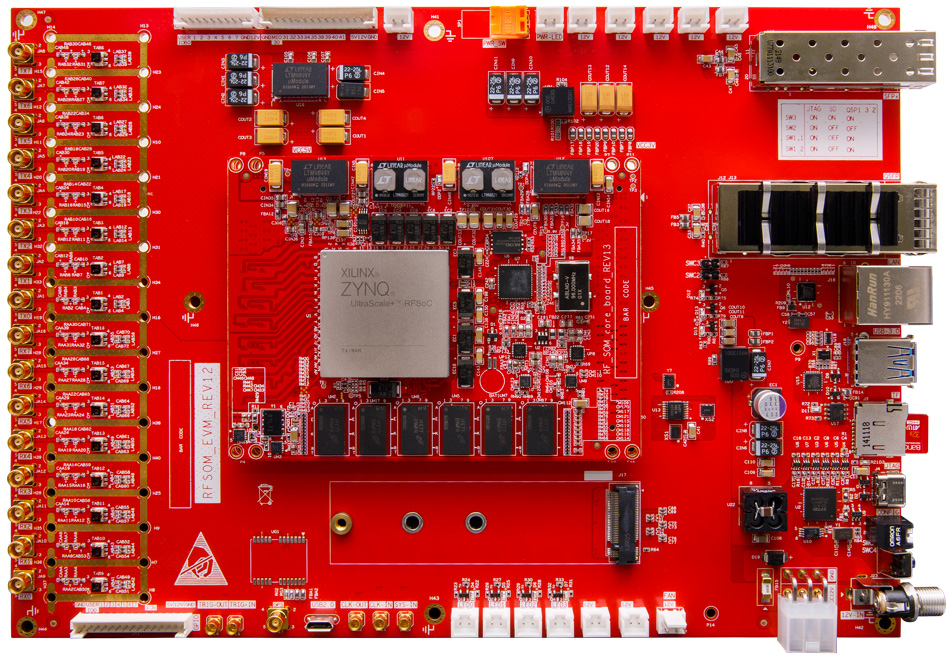

·开发板



*对应开发板 AXRF47,点击了解详情>>

产品参数


核心板主要参数

核心板

ACRF47

FPGA 型号

XCZU47DR-2FFVE1156I

内核 CPU

Quad-core ARM Cortex-A53, MPCore
Dual-core ARM Cortex-R5F, MPCore

内存

PS 端 DDR4,4GB
PL 端 DDR4,2GB

14 bit 5.0GSPS RF-ADC

8

14 bit 9.85GSPS RF-DAC

8

Decimation/ interpolation

1x, 2x, 3x, 4x, 5x, 6x, 8x, 10x, 12x, 16x, 20x, 24x, 40x

GTY / GTR

PL 端 GTY 8 个,PS 端 GTR 4 个

System Logic Cell

930K

CLB LUTs

425K

Max.Dist.RAM

13.0Mb

Total Block RAM

38.0Mb

UltraRAM

22.5Mb

DSP Slices

4272

PCIe Gen4 x8

1

包装清单

FPGA 核心板

1 块

结构尺寸

尺寸大小

115mmx 85mm

叠层数量

核心板 14 层 PCB 板设计,预留独立电源层和 GND 层





核心板结构尺寸图



应用领域


5G 及 LTE 无线技术

通过 Zynq RFSoC,无线基础设施制造商可实现显著的占板面积及功耗减少,这对 Massive MIMO 部署至关重要。



远程 PHY 支持有线电视接入

Zynq UltraScale+ RFSoC 可帮助有线电视接入多服务运营商 (MSO) 通过远程 PHY 节点将 PHY 层处理移至离家更近的地方,从而可提高网络容量。





相控阵雷达/数字阵雷达

作为面向可扩展、多功能、相控阵雷达的单芯片 TRX 解决方案,Zynq UltraScale+ RFSoC 能够在预警场景下实现低时延收发,获得最佳响应时间。



测试与测量

设计人员可通过在 Zynq UltraScale+ RFSoC 中使用直接 RF 采样、高灵活、可重构逻辑及软件可编程性,为信号生成和信号分析构建高速度的多功能仪器。





卫星通信

设计人员可通过在 Zynq UltraScale+ RFSoC 中使用直接 RF 采样、高灵活、可重构逻辑及软件可编程性,为信号生成和信号分析构建高速度的多功能仪器。

所有出售产品主体保修期为 12 个月,其中 FPGA 芯片、液晶屏为易损件,不在保修范围内。

所有配件及赠品不在保修范围内。
