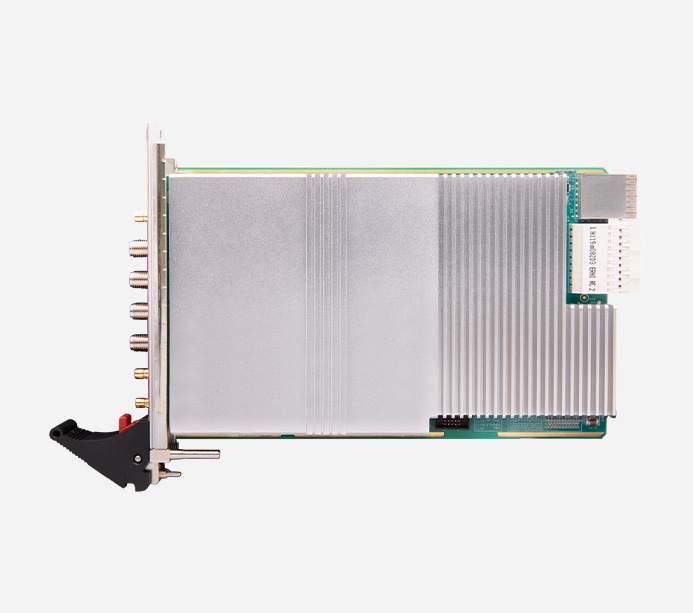

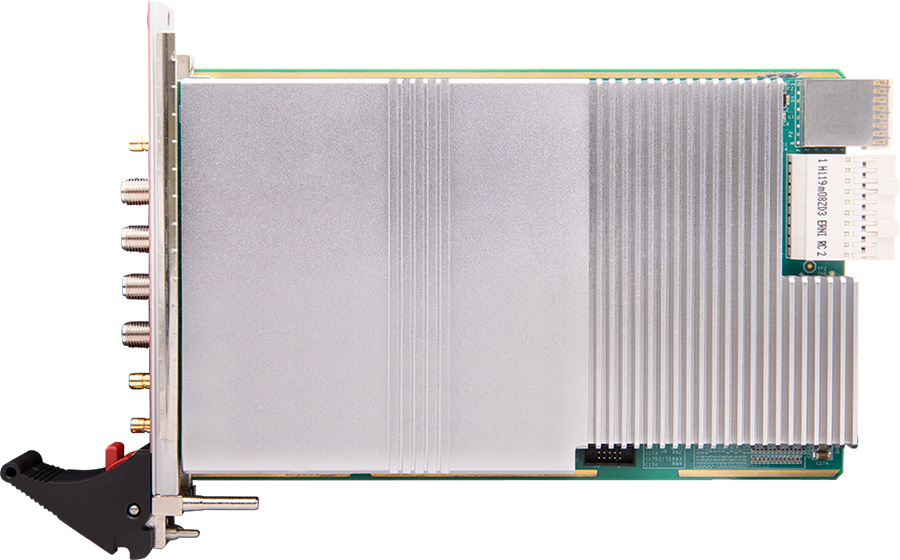

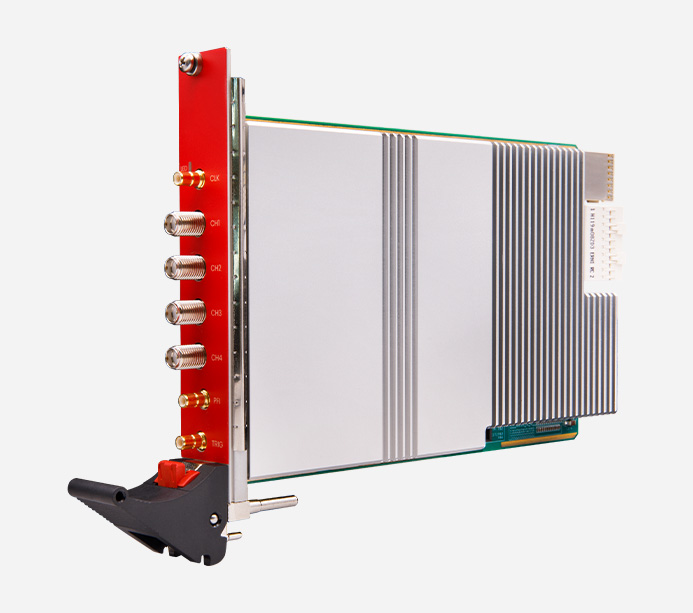

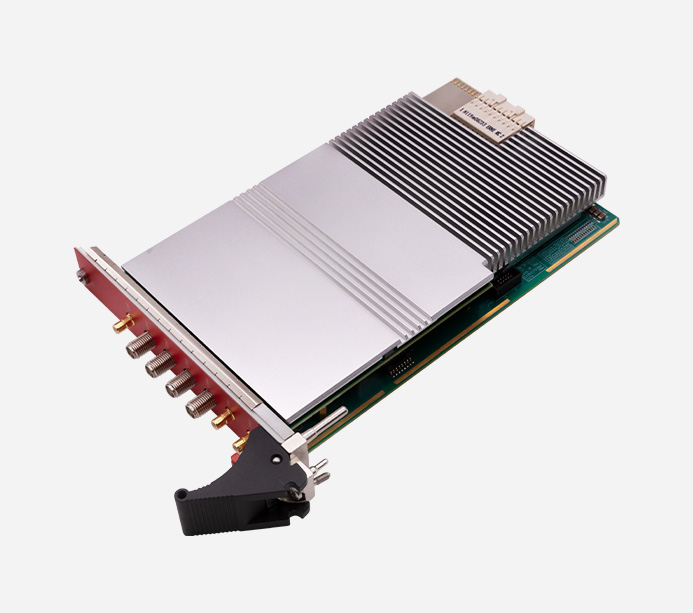

1GSPS 16位 4通道同步采集数字化仪 200MHz 带宽 PXIe 采集卡 AXZ1073

采样率

1 GSPS

垂直分辨率

16-bit

通道数

4 通道

连接器

SMA

模拟带宽

DC-200MHz

耦合方式

DC 耦合

输入阻抗

50Ω

输入量程

1Vpp/2Vpp, 可软件调节

有效位

10.8-bit@10MHz

同步性

<10ps(RMS)

工作模式

触发模式、流盘模式

触发源

通道自触发、强制触发、外触发、系统触发

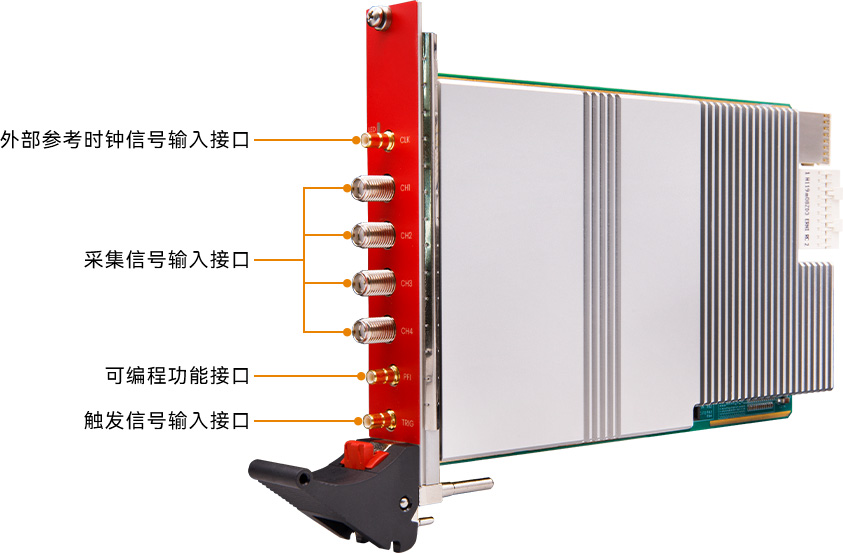

外部触发输入

1 路，模拟触发，SMB 连接器

外部时钟输入

1 路，10MHz/100MHz，方波／正弦波，SMB 连接器

时钟源

板载时钟、外部时钟、系统同步时钟

PFI

通用双向 I/0 接口： 1路，SMB 连接器

总线

PCle gen3 x8

板载缓存

4GB DDR4

功耗

27W

工作环境

-20°C~+50°C, 7 0%~90%RH 无冷凝

存储温度

-30°C~+70°C

尺寸

20mmx100mmx160mm(WxDxH)

操作系统

Win7 及以上32位／64位；Linux 64位

AX7Z1073

1块
