8通道FPD-LINKⅢ 车载视频注入模块 FMC HPC 子卡 FH9530

产品推荐

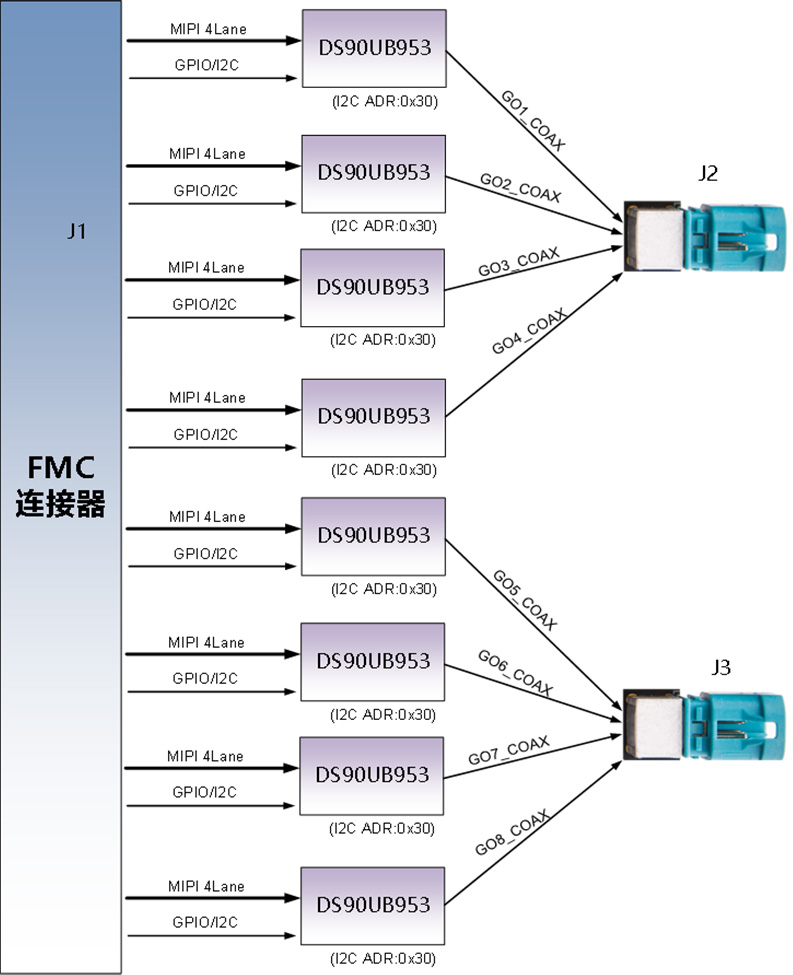

FH9530 采用 8 片 TI 的串行器芯片 DS90UB953-Q1 实现 8 路视频编码输出视频接口采用 4 合 1 的 FAKRA 车规同轴连接器

接口

车规级 Z Code Mini Fakra 4 合1 连接器

串行器

2MP MIPI CSI-2 FPD-Link III

视频输出

支持 8 通道视频输出，支持 2MP 60 帧，或 4MP 30 帧

线缆长度支持

FPD-LINK Ⅲ 模式下可达 15米

输入图像格式

支持 RAW10/12, YUV422 10bit 视频图像格式。可以通过 I2C 配置

FMC 接口

FMC HPC 接口

板卡尺寸

76.5x 69mm

连接到BZ7的FMC，通过Fakra连接器，连接到FH9530视频图像采集模块来验证FPD-LINKⅢ视频图像数据收发

BZ7 开发板的和 FH9530 的硬件连接图

I2C测试：通过I2C读写8个DS90UB953芯片，验证I2C通路，可以读到芯片的寄存器数据，并进行配置

测试GPIO：每个DS90UB953芯片有2个GPIO连接到FPGA，通过I2C配置953寄存器，修改2个GPIO的输出值，并用axi gpio ip读到GPIO的值，并打印

测试POC：通过axi gpio ip读到POC的值，并打印，8路都正常

测试图像接收：将八路DS90UB953分别与第一个DS90UB954芯片的port0对接，图像数据接收都正常

速率测试：DS90UB953的参考时钟为50MHz，设置MIPI速率为800Mbps/lane，DS90UB954接收数据正确

RAW12 4K@30fps测试，实际只有29帧左右

YUV422-8bit 4K@30fps测试，实际只有22帧
