LOOP 环回测试 FMC+ 卡 FP1020

  • 产品型号

    FP1020
  • 产地

    上海
  • 价格

    ¥999.00

产品推荐

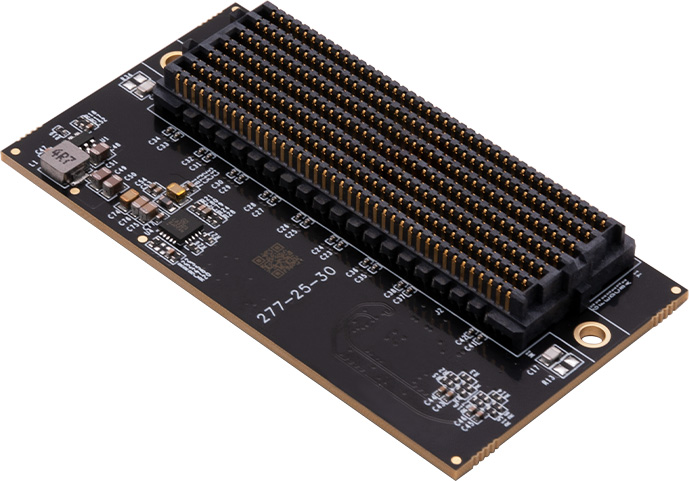

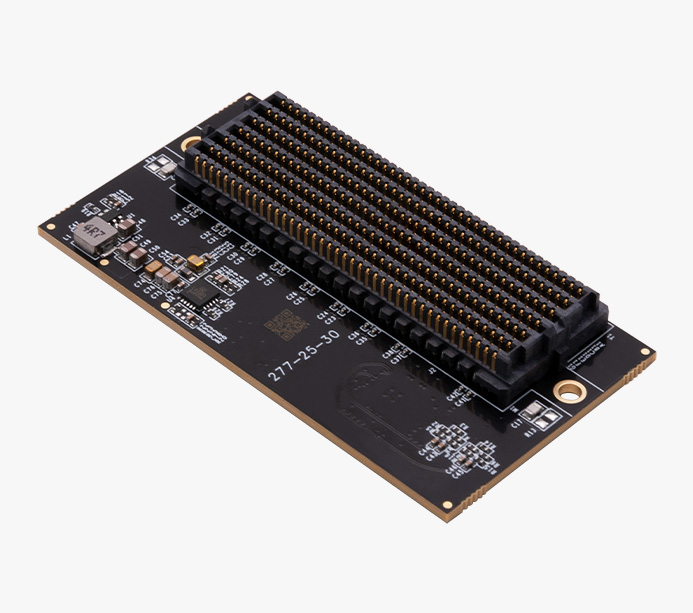

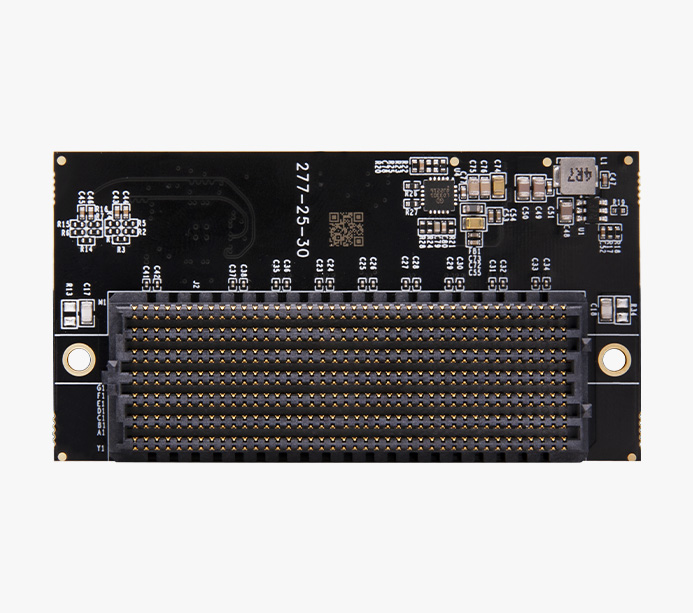

FP1020 FMC+ 环回测试模块

FP1020 是一款基于 FMC+(FPGA Mezzanine Card Plus) 接口的高性能环回测试模块,完全兼容 VITA 57.4 标准。该模块广泛用于FPGA开发、高速信号测试、通信系统验证等场景,提供完整的信号环回与接口扩展能力。

  • ·FMC+ 接口

    支持 LA / HA / HB 及高速收发器信号

  • ·高速信号支持

    提供24 对差分收发器信号

  • ·丰富时钟资源

    系统设计灵活性

  • ·I2C EEPROM

    支持模块识别与配置存储

  • ·工业级连接器

    稳定可靠

  • ·完整引脚引出

    便于调试与验证

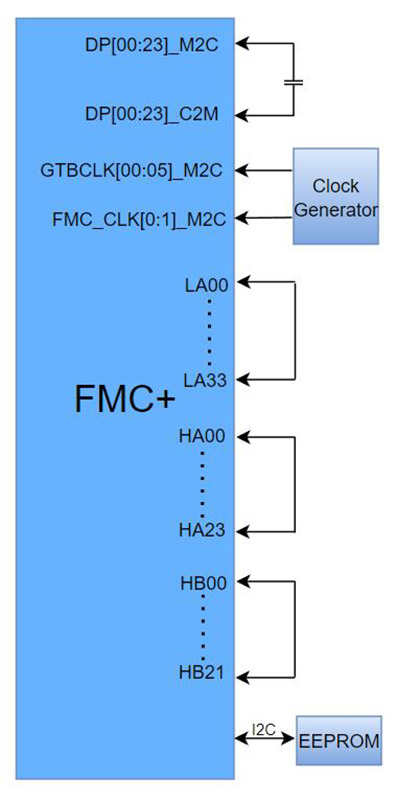

    原理设计框图




    产品参数

    核心板参数

    接口类型

    FMC+(VITA 57.4)

    连接器型号

    ASP-184330-01

    信号类型

    LA / HA / HB / DP(高速收发器)

    最大收发器对数

    24 对(DP00~DP23)

    配置存储

    I2C EEPROM

    包装清单

    FP1020

    1块


    应用场景

    FPGA 信号完整性测试

    高速串行通信环回验证

    系统原型开发与调试

    通信板卡接口扩展

    所有出售产品主体保修期为 12 个月,其中 FPGA 芯片、液晶屏为易损件,不在保修范围内。


    所有配件及赠品不在保修范围内。
