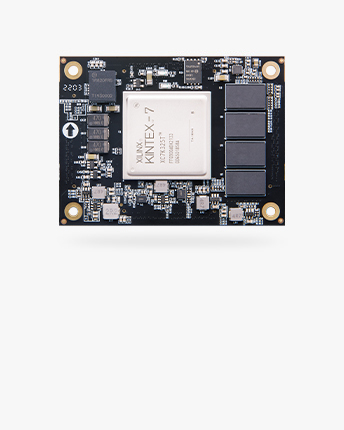

XILINX Kintex7 K7 PCIE 4K视频 光纤 FPGA 核心板 XC7K325T

XC7K325T

  • 产品型号

    AC7K325B
  • 温度等级

    -40℃~85℃
  • 产地

    上海
  • EAN码

    6971390271834
  • 价格

    ¥3599.00

产品推荐


Xilinx Kintex-7 FPGA 核心板

支持PCIe 2.0  ,高速GTX收发器,2G DDR3

适合高速数据传输交换、光纤通信、视频传输、数据处理、工业控制等


功能接口

AC7K325 CN.jpg

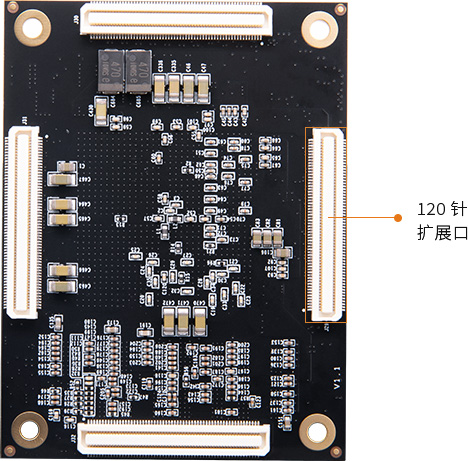

AC7K325 CN 2.jpg

对应开发板

·AV7K325




*了解对应开发板,点击查看详情>>


·AV7K300




*了解对应开发板,点击查看详情>>


产品参数


核心板主要参数

核心板

AC7K325B

FPGA型号

XC7K325T-2FFG900I

逻辑单元

326,080

查找表

50,950

触发器

407,600

Block RAM

16,020Kb

DSP 处理单元

840

QSPI FLASH

128Mbit

DDR3

2GB

IO总数

276个

差分对数

46个

PCIe Gen2

1

收发器

16路, 12.5Gb/s max

XADC

1 个 12bit,  1Mbps AD

温度等级

工业级

速度等级

-2

有源差分晶振

2个

可调电压IO

92个


功能和接口

DDR3

4 X DDR3 512MB,64bit总线,数据速率1600Mbps

QSPI Flash

1片128Mbit QSPI FLASH, 可用作 FPGA 用户数据的存储

晶振

高精度LVDS有源差分晶振,一个是 200MHz给系统提供稳定的 时钟源,一个是 125MHz为 GTP收发器提供稳定的时钟输入

收发器

16 路 GTX ,每路12.5Gb/s max,适合光纤通信和 PCIe 数据通信

工作温度

工业级-40°c~85°c

PCIe 2.0

支持PCI Express 2.0

XADC

1个12bit, 1Mbps AD

LED灯

1个是电源指示灯(PWR),1个是配置LED灯(DONE)

扩展接口

4个120Pin的板间连接器


电源参数

输入

5V供电




包装清单

FPGA核心板

1块






结构尺寸

尺寸大小

80mm*60mm*11.5mm

连接器合高

1.6mm

连接器合高

3.0mm

 叠层数量

14层 PCB板设计



光纤通信,视频处理,高速数据集传输处理

工业级芯片 16路GTX高速收发器

12.5Gb/s, 16路高速GTX 2GB, DDR3内存



快速上手,缩短开发学习时间

提供资料方便二次开发

提供原理图、PCB结构图、封装、参考设计等 方便二次开发



低功耗高性能

Kintex-7高性价比

高速数据传输、高带宽、高容量,适合高速光纤数据通信、 视频图像处理,高速数据采集等方面使用
