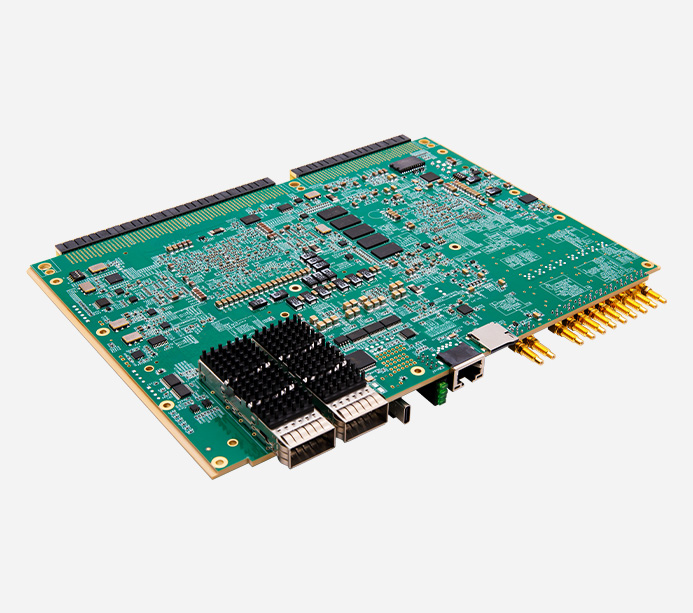

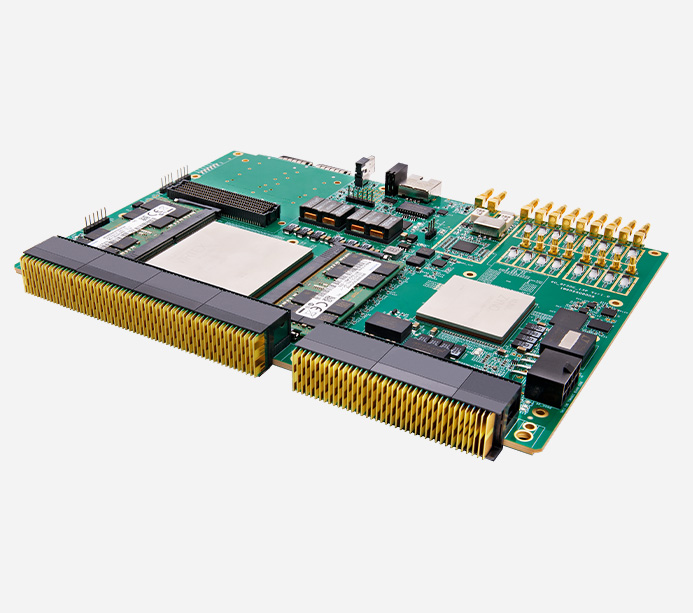

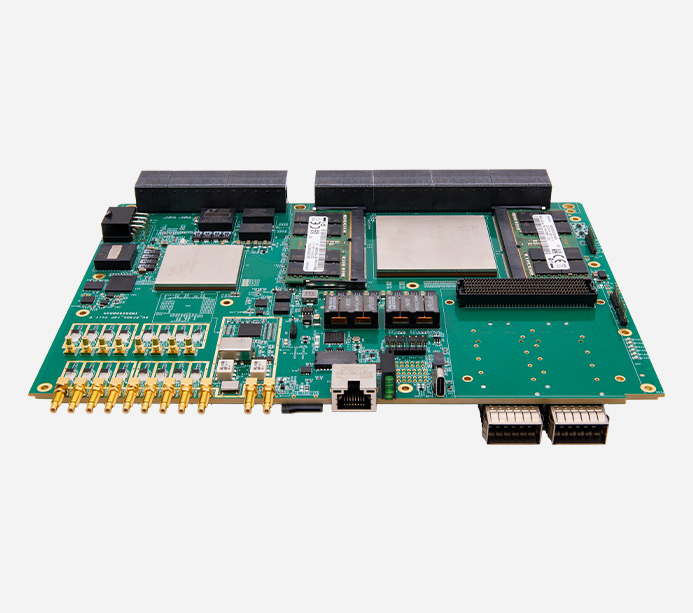

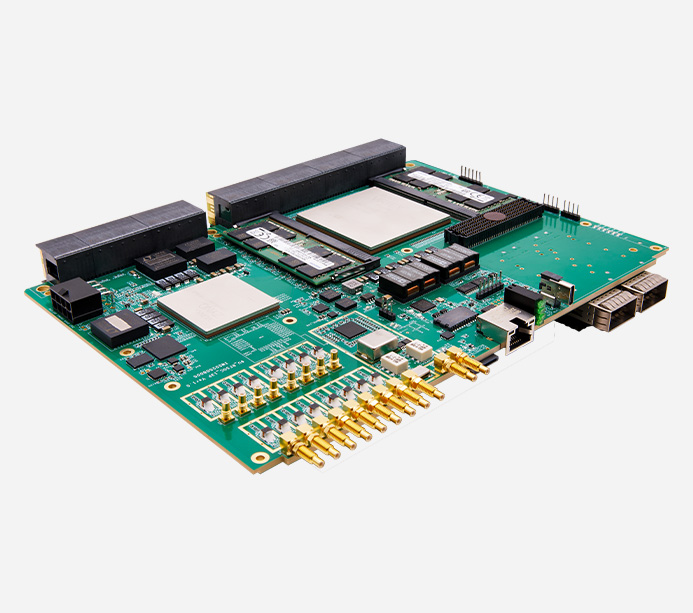

Zynq UltraScale+ RFSoC Virtex Ultrascale+ FPGA XCZU47DR XCVU13P 开发板 6U VPX 板卡射频无线电数字信号处理平台 AXW23

XCZU47DR

产品型号
AXW23 V1.0
产地
上海
价格
￥165000.00

产品推荐

产品详情
资料下载
售后服务

Zynq™ UltraScale+™ RFSoC + Virtex Ultrascale+

6U VPX 射频数字信号采集处理平台

支持 8 路 14bit RF-ADC，8 路 14bit RF-DAC，提供综合 RF 信号链，可以降低 RF 信号处理链的复杂性，最大化输入/输出通道密度，高宽带，异构处理能力和低功耗，可完成 AD 转换、DA 转换、数字变频、信号模拟、信号组合、波束合成和网络通信等功能，满足 5G 及 LTE 无线技术、有线接入、测试测量、雷达、卫星通信以及其它高性能 RF 应用需求。

· 双 FPGA 互联
XCZU47DR + XCVU13P 协同处理，兼顾异构射频信号处理与超强算力
· 直接 RF 采样数据转换器
8x 14bit 5GSPS RF-ADC + 8x 14bit 9.85GSPS RF-DAC，综合 RF 信号链

· GTY
XCZU47DR GTY 28.21Gbps x16 + XCVU13P GTY 32.75Gbps x76
· 高容量 DRR4
10GB + 最高 64GB 扩展

· VPX + FMC 扩展
高速高性能传输，可扩展性强，兼容性好
· 100G 光纤
高带宽，传输稳定且距离远，满足高速数据传输需求

双 FPGA 互联

异构射频 + 高性能数据处理

采用双 FPGA 协同架构， XCZU47DR RFSoC + XCVU13P FPGA

·性能提升功耗降低
主 FPGA XCZU47DR ：8 通道 14-bit ADC/ DAC 直接射频采样，减少信号延迟
从 FPGA XCVU13P：拥有大量逻辑资源（1728K CLBs/3780K Logic Cells）与 76 组 32.75Gb/s 高速收发器，构筑了大规模数据并行处理与加速的核心引擎
协同收益：射频处理与计算任务的并行协同，吞吐量提升
直接射频采样：省去外部 ADC/DAC 组件，降低功耗和系统复杂性
·可扩展性强，高性能传输处理
网络：2x 100G QSFP28光纤口，满足高速数据回传与互联需求
扩展：1x FMC HPC 接口，可连接各类 ADC/DAC/视频子卡，灵活定制
标准：6U VPX 架构，轻松嵌入现有军用、工业系统，支持高速背板通信
存储：支持 DDR4 SODIMM 内存条扩展，并提供 eMMC、SD卡、QSPI Flash 等多种启动与存储选项

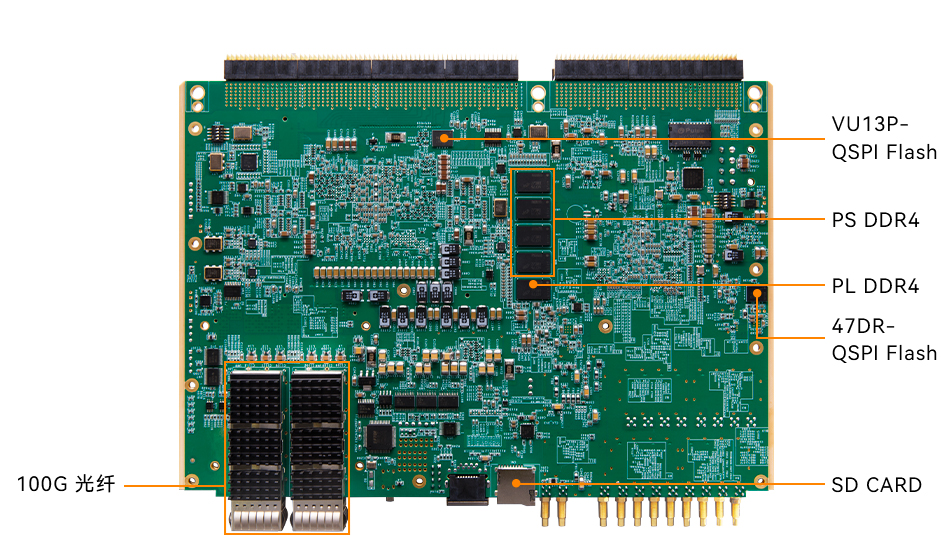

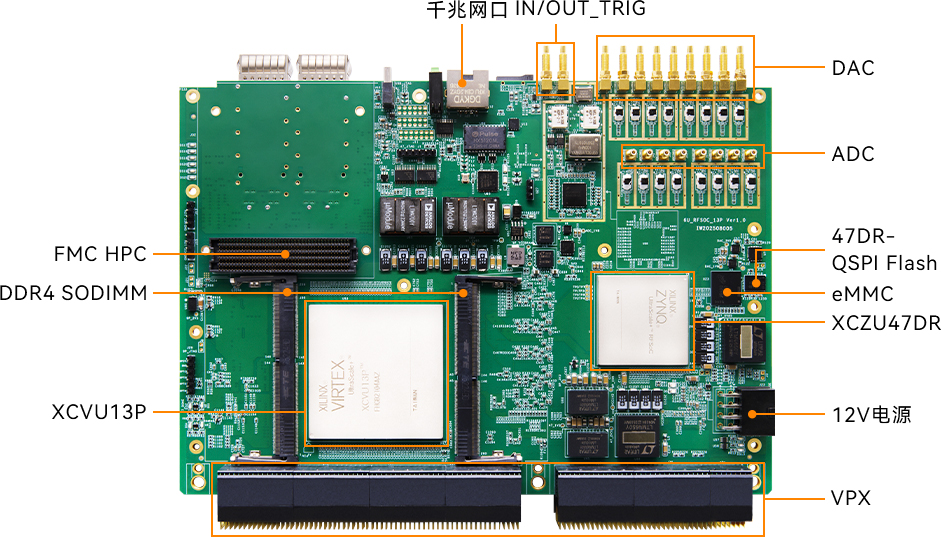

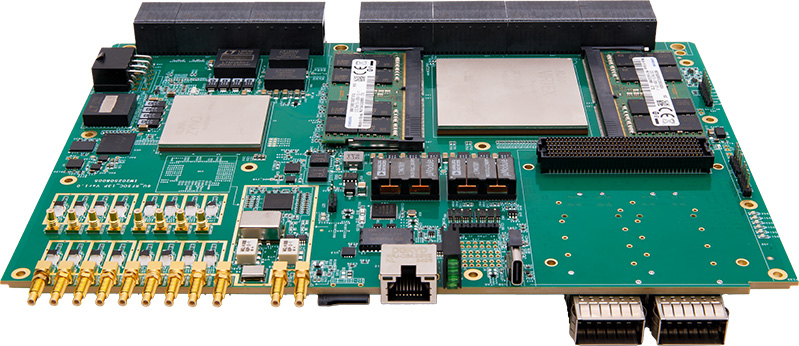

功能接口

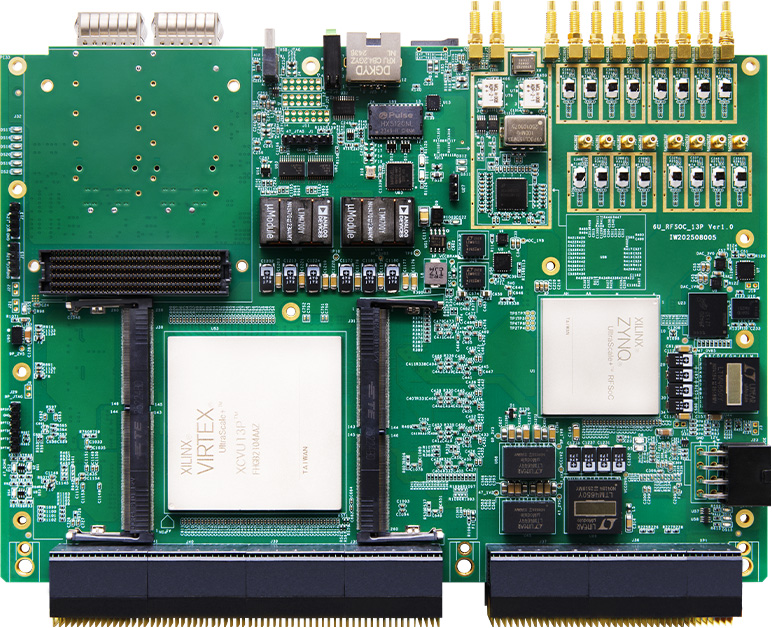

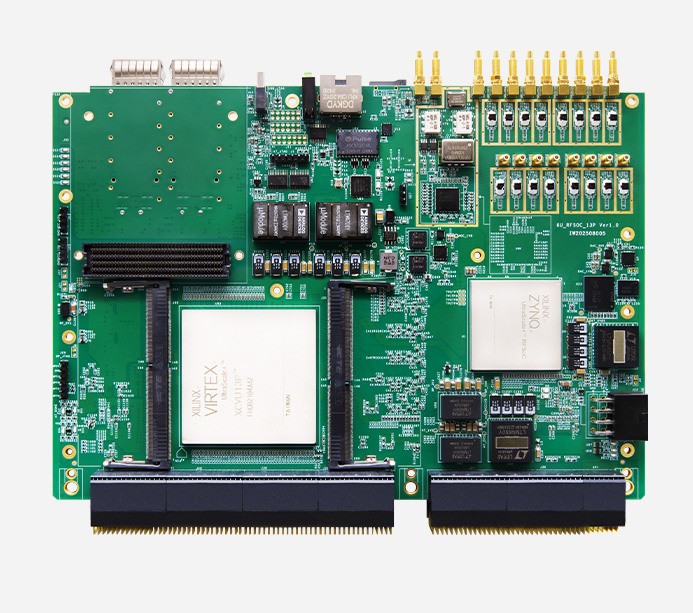

·开发板

产品参数

板卡参数

主芯片

XCZU47DR-2FFVE1156I
XCVU13P-FLGB2104

RF-ADC

8 通道，14bit，最高 5.0 GSPS

RF-DAC

8 通道，14bit，最高 9.85 GSPS

PS DDR4

4x PS DDR4 64bit，共8GB

PL DDR4

1x PL DDR4 16bit，共2GB

VU13P 内存扩展

2 个 DDR4 SODIMM 插槽，支持用户扩展

QSPI Flash

47DR 侧：2×2Gb Nor Flash
VU13P 侧：1×1Gb Nor Flash

eMMC

32GB (PS 端)

光纤接口

2 路 100G QSFP28 光口，支持多种协议

千兆以太网口

2 路千兆以太网，用户提供网络通信服务

FMC 扩展接口

FMC HPC 接口

RF 射频接口

8 路 ADC 输入 + 8 路 DAC 输出

JTAG&UART 接口

1 个 JTAG&UART 接口，用于下载调试 FPGA 程序或者固化程序到 FLASH

EEPROM

1 片 EEPROM，型号为 M24C08-RDW6TP，容量为 8Kb

Micro SD卡座

1 个由 RFSOC 引出的 Micro SD 卡接口，以提供用户访问 SD 卡存储器，用于存储 BOOT 程序、Linux 操作系统内核、文件系统以及其它的用户数据文件

47DR 时钟

系统时钟：33.333MHz
RTC时钟：32.768kHz
时钟芯片：LMK04828 (100MHz 主晶振)

VU13P 时钟

默认参考时钟：156.25MHz
可选 Si5341输出

VPX

6U VPX 工业标准架构

指示灯

RFSOC :4 个工作状态指示灯
VU13P : 2 个工作状态指示灯

电源与环境

板卡供电

12V

功耗

60W（根据用途，以实测值）

环境温度

工作时 -40℃~70℃

包装清单

FPGA 开发板

1 块

SD 卡

1 个

网线

1 根

Type-C 线缆

1 根

辅助供电线

1 根

SMA 线缆

1 根

资料 U 盘

1 个

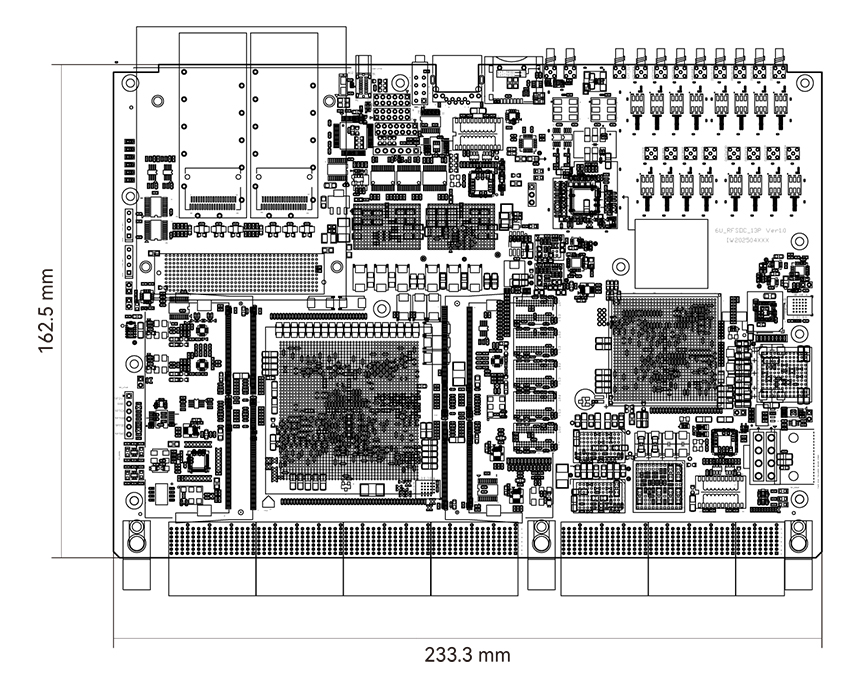

结构尺寸

尺寸大小

233.3mmx162.5mm

扩展板结构尺寸图

应用领域

5G 及 LTE 无线技术.jpg

5G 及 LTE 无线技术

通过 Zynq RFSoC，无线基础设施制造商可实现显著的占板面积及功耗减少，这对后期 MIMO 技术的发展至关重要

卫星通信

通过 Zynq RFSoC 中用直接 RF 采样、高灵活、可重构逻辑及软件可编程性，为信号生成和信号分析构建高速度的多功能仪器


雷达信号处理和数据链

具有 2 通道 ADC 和 2 通道 DAC，可满足更大的应用需求，能够在预警场景下实现低时延收发，获得最佳响应时

测试与测量

通过 Zynq RFSoC 中用直接RF采样、高灵活、可重构逻辑及软件可编程性，为信号生成和信号分析构建高速度的多功能仪器


AXW23 V1.0用户手册

所有出售产品主体保修期为 12 个月，其中 FPGA 芯片、液晶屏为易损件，不在保修范围内。

所有配件及赠品不在保修范围内。
