Xilinx Kintex UltraScale FPGA 核心板 XCKU060

XCKU060

  • 产品型号

    ACKU060
  • 温度等级

    -40℃~85℃
  • 产地

    上海
  • EAN码

    6971390279885
  • 价格

    ¥6999.00

产品推荐




Xilinx Kintex UltraScale FPGA 高端核心板

  • ·4GB DDR4,64bit

  • ·工业级

  • ·GTH: 20x 12.5Gbp

  • ·PCIe Gen3 x8


功能接口



对应开发板

·AXKU062


*了解对应开发板,点击查看详情 >>


产品参数

FPGA芯片

核心板型号

ACKU040

ACKU060

芯片型号

XCKU040-2FFVA1156I

XCKU060-2FFVA1156I

芯片级别

速度等级-2,工业级,-40°C~85°C

速度等级-2,工业级,-40°C~85°C

DDR4

4GB DDR4, 64bit

4GB DDR4, 64bit

QSPI Flas

64MB

64MB

逻辑单元

530K

726K

查找表

242,400

331,680

触发器

484,800

663,360

Max. Distributed RAM (Kb)

7,050

9,180

Block RAM (36Kb each)

1,200

2160

Total Block RAM

21.1 Mb

38.0Mb

DSP Slices

1,920

1,920

收发器

20x 12.5Gbps

20x 12.5Gbps

PCI Express

PCIE 3.0

PCIE 3.0

HR IO

255

255

HP IO

99

99

差分对 LVDS

120

120

接口和功能

DDR4

4片1GB DDR4,共4GB,64bit,数据速率2400Mbps

QSPI Flash

2片128Mbit QSPI FLASH,共64MB,可用作 FPGA 用户数据的存储

晶振

1个200MHz差分时钟源,为FPGA提供系统时钟

连接器

4个120Pin +2个80pin的板间连接器和底板连接

IO

6个板对板连接器扩展出了359个IO,其中104个IO电平是3.3V,其它BANK的IO都是1.8V。另外扩展出20对高速收发器GTH接口

LED灯

1 个电源指示灯;1 个DONE 配置指示灯

电源参数

输入电压

+12V 电压输入

供电

12V/3A供电

输入电流

3A 最大电流保护




包装清单

核心板

1块

结构尺寸

尺寸大小

80mm x 60mm x 9.7mm

叠层数量

采用18层 PCB 板设计,预留独立电源层和 GND 层

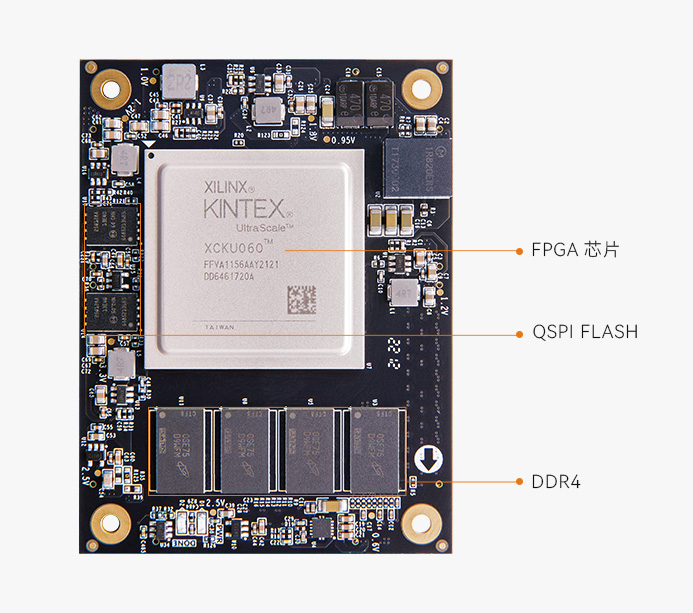

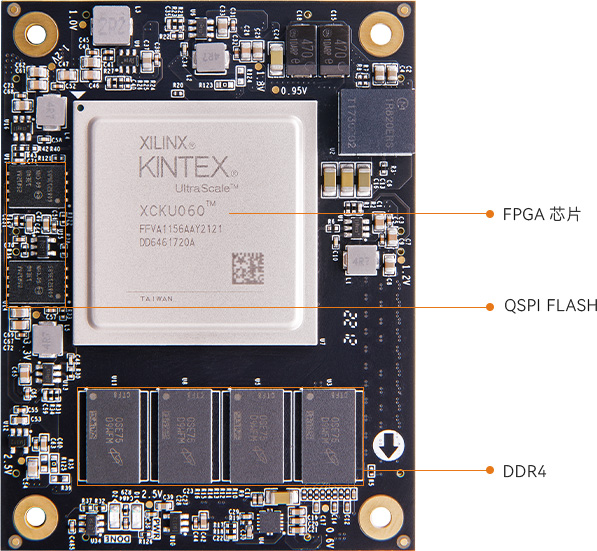

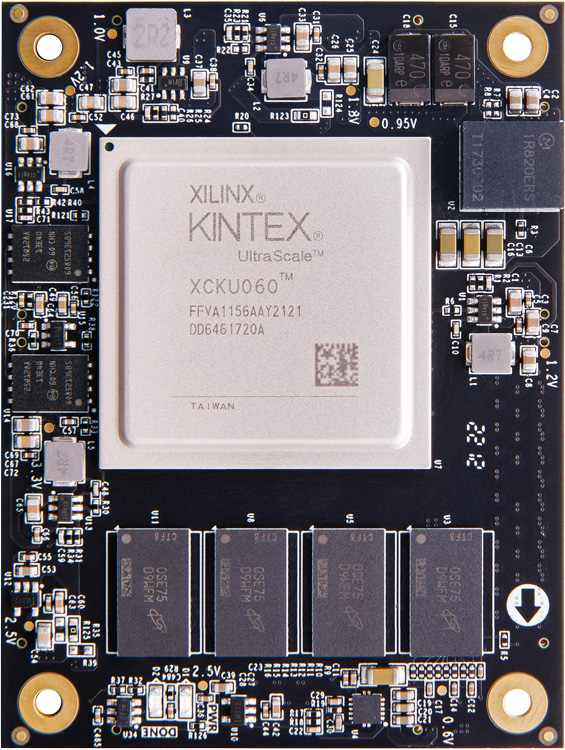

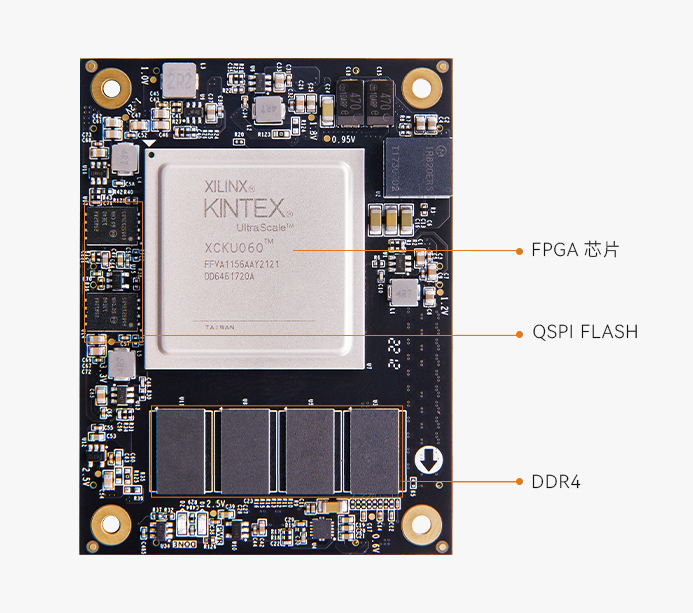

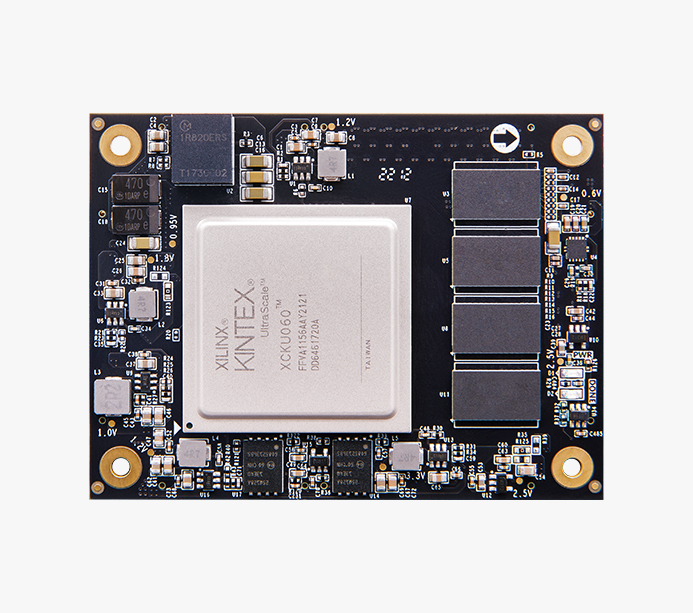

正面


背面

快速上手

提供资料,方便二次开发

缩短开发学习时间




提供原理图(.pdf)、PCB结构图(.pdf)、封装、参考设计等,方便二次开发

所有出售产品主体保修期为 12 个月,其中 FPGA 芯片、液晶屏为易损件,不在保修范围内。

所有配件及赠品不在保修范围内。
