Xilinx Kintex UltraScale FPGA开发板 FMC HPC PCIE 光纤KU060 XCKU060 黑金ALINX AXKU062

XCKU060

  • 产品型号

    AXKU062
  • 产地

    上海
  • EAN码

    6971390279991
  • 价格

    ¥8999.00

产品推荐


Xilinx Kintex UltraScale FPGA 高端开发板

高速光纤网络数据通信、数据存储、机器视觉、工业控制、视频采集输出、视频传输处理、项目研发前期验证

  • ·2x 12.5G SFP+ 光纤接口

  • ·4GB DDR4,64bit

  • ·2x LPC+1x HPC FMC 扩展口




技术支持

开发板所有配套资料均通过百度网盘提供,购买后,请联系客服索取。


01. vivado下的LED流水灯实验
02. vivado下按键实验
03. 串口收发实验
04. 按键消抖实验
05. LM75 温度测试
06. sd 卡读写实验
07. I2C 接口EEPROM实验
08. DDR4 读写测试实验


09. FPGA 片内 ROM 读写测试
10. FPGA 片内 RAM 读写测试
11. FPGA 片内FIFO读写测试
12. 千兆以太网传输实验
13. GTH 光纤通信测试例程
14. GTH 光纤数据传输例程
15. PCIe 测试程序


功能接口

·核心板



*点击上方图片查看核心板详情>>


·开发板




产品参数

FPGA 芯片

芯片型号

XCKU060-2FFVA1156I

芯片级别

速度等级 -2,工业级

内存

4GB DDR4,64bit

Logic Cells

726K

CLB LUTs

331,680

CLB Flip-Flops

663,360

Max. Distributed RAM (Kb)

9,180

Block RAM (36Kb each)

1,080

Total Block RAM

38.0Mb

DSP Slices

2,760

收发器

20x 12.5Gbps

PCI Express

PCIE 3.0

HR IO

255

HP IO

99

差分对 LVDS

120

功能和接口

DDR4

4 片 1GB DDR4 共 4GB

QSPI Flash

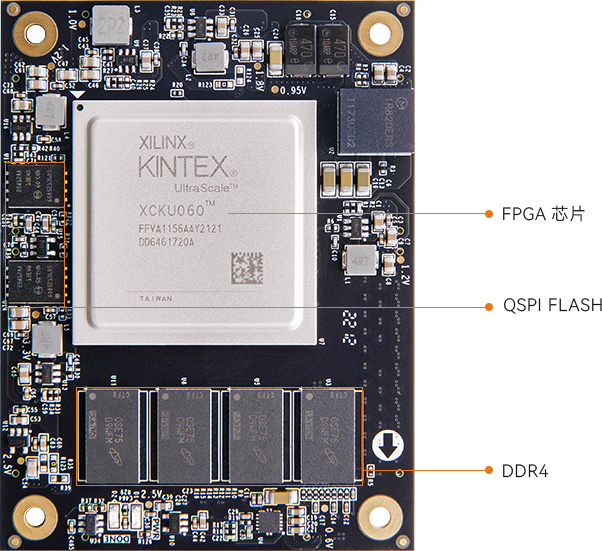

2 片16MB QSPI FLASH,可用作 FPGA 用户数据的存储

光纤接口

2 路 SFP+光纤接口,每路的光纤数据通信接收和发送的速度高达 12.5Gb/s

FMC 扩展口

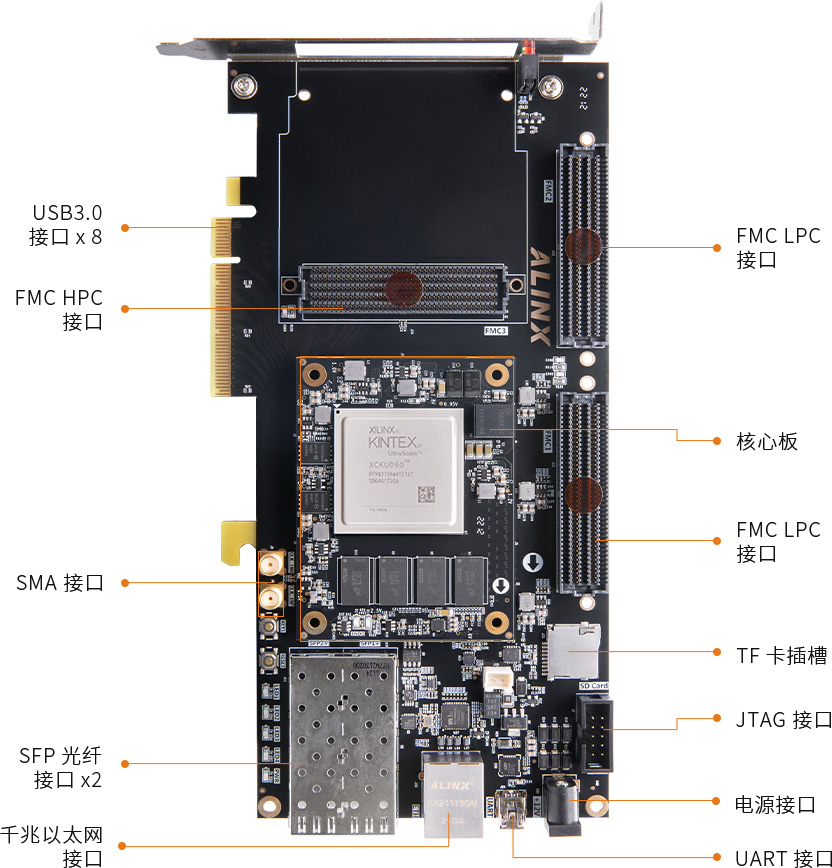

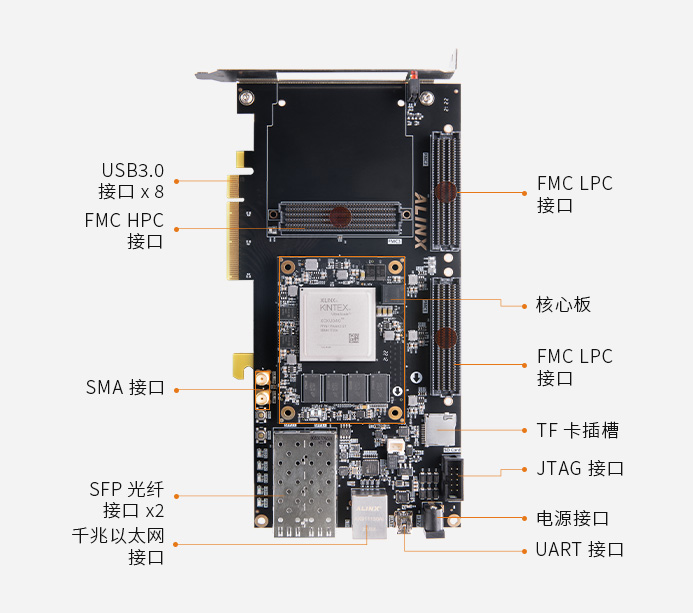

3 个标准的 FMC 的扩展口,其中有 2 个 LPC 扩展口,1 个 HPC 扩展口。外接 XILINX 或 ALINX 各种 FMC 子板(HDMI 输入输出模块,双目摄像头模块,高速AD模块等)

PCIE x8 接口

1 路 PCIE3.0 x8 的接口,用于跟 PC 之间 PCIE 数据通信

USB 转串口

1 路 Uart 转 USB 接口,用于和电脑通信,方便用户调试

以太网接口

1 路 10 / 100M / 1000M 以太网 RJ45 接口,用于和电脑或其它网络设备进行以太网数据交换

SMA 接口

2 路 SMA 外接接口,引脚连接普通的时钟信号,用于外接的输入输出信号

晶振

板载 2 个 156.25Mhz 的差分晶振,为收发器提供参考时钟

JTAG 口

10 针 2.54mm 标准 JTAG 口,用于 FPGA 程序下载和调试

温度传感器

1 片温度传感器芯片 LM75A,检测周围环境温度

EEPROM

1 片 EEPROM,用于 lC 总线通信和存储客户自定义信息

SD 卡槽

1 路 Micro SD 卡接口,用于 FPGA 对 SD 卡数据读写和存储

LED 灯

1 个电源指示灯,4 个用户指示灯,2 个面板指示灯

按键

1 个复位按键,1 个连接到 FPGA 的普通 IO

电源参数

输入电压

+12V 电压输入

供电

12V/3A 供电

输入电流

3A 最大电流保护

包装清单

开发板

1 块

散热风扇

1 个

Mini USB 线

1 根

USB 下载器

1 套

12V 电源

1 个

结构尺寸

尺寸大小

210mm x 106.65mm

叠层数量

核心板 18 层 PCB 板设计,扩展板 12 层 PCB 板设计,预留独立电源层和 GND 层


丰富的扩展接口

多领域开发 高速传输

高速光纤通信、视频处理、高速数据传输处理等



支持高速光纤网络通信、高速数据存储、视频图像处理、项目前期验证、机器视觉、和工业控制等多领域应用

丰富的外围接口:2 路 10G SFP+光纤接口,3 个 FMC 扩展接口( 1 个 HPC+2 个 LPC ),1 路千兆网口,1 路 UART 串口,1 路 SD 卡接口,LED 按键等

SFP 光纤接口

高速光纤传输通信



所有出售产品主体保修期为 12 个月,其中 FPGA 芯片、液晶屏为易损件,不在保修范围内。


所有配件及赠品不在保修范围内。
