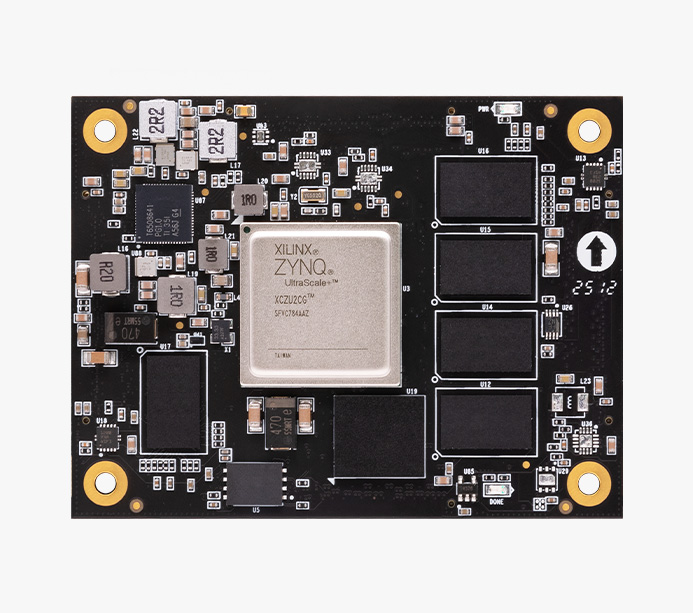

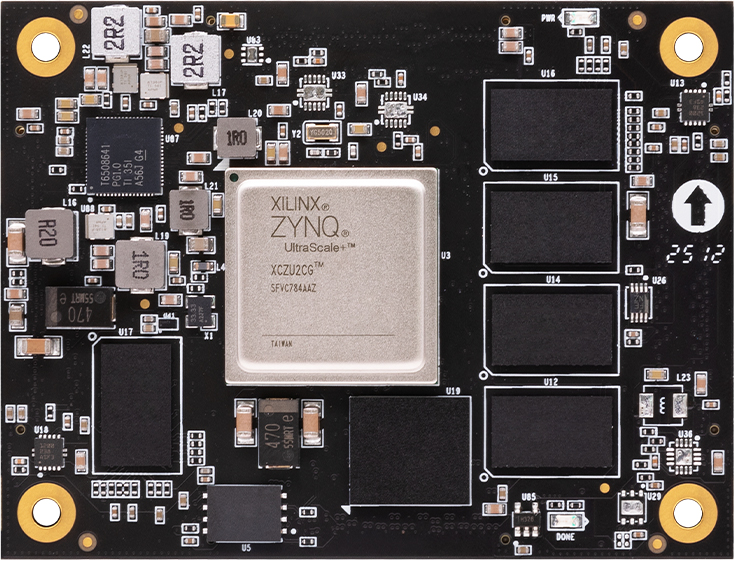

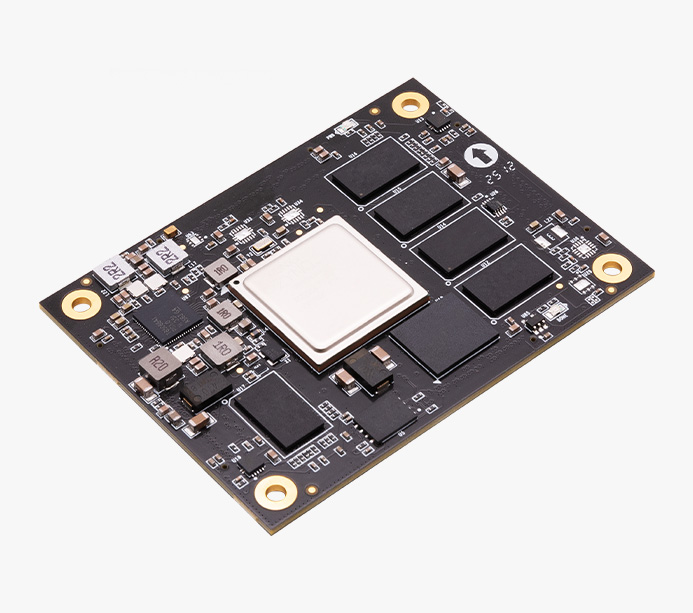

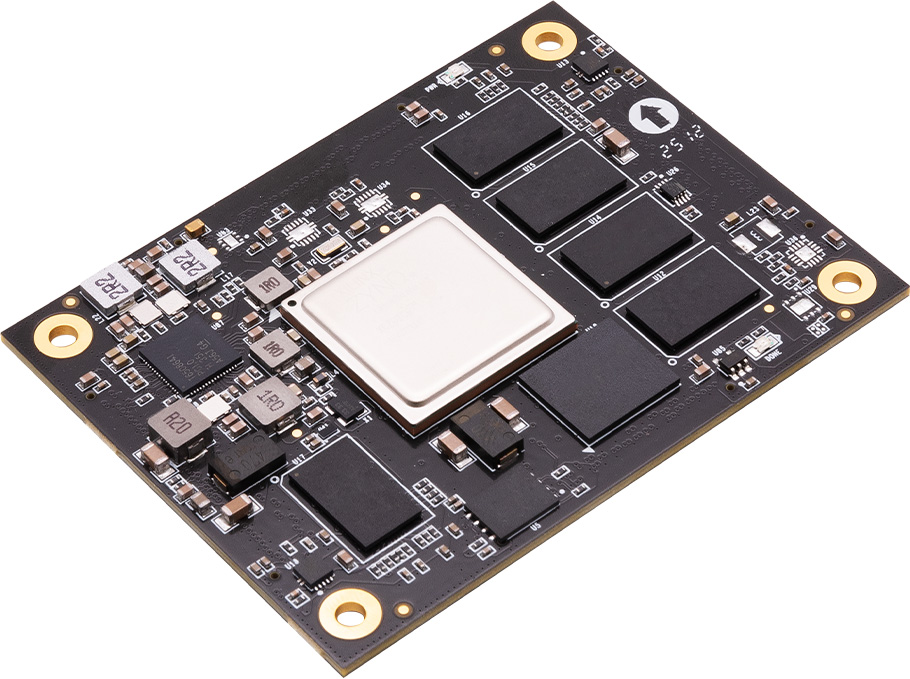

Xilinx Zynq UltraScale+ MPSoC AI智能识别 FPGA核心板 XCZU2CG ACU2CG-I

XCZU2CG

产品型号
ACU2CG-I
产地
上海
价格
￥2299.00

产品推荐

产品详情
资料下载
售后服务

Xilinx Zynq UltraScale+ MPSoC FPGA 高端核心板

双核 ARM Cortex-A53 与双核 Cortex-R5 实时处理器

智能识别检测、图像视频处理、安防监控、机器视觉、火灾监测、交通安全、智慧工地、智慧酒店、智慧农业、物联网

·ARM 处理器
双核 ARM CORTEX-A53 + 双核 ARM CORTEX-R5
·5GB DDR4
PS 端 4GB DDR4 + PL 端 1GB DDR4

·可编程逻辑
103K 逻辑单元、5.3Mb Block RAM、240个 DSP Slice
·FLASH 存储
32GB eMMC FLASH+32MB QSPI FLASH

功能接口

对应开发板

·AXU2CG-I

*了解对应开发板，点击查看详情>>

产品参数

核心板主要参数

核心板

ACU2CG-I

FPGA 型号

XCZU2CG-2SFVC784I

内核 CPU

ARM Cortex-A53 x2，ARM Cortex-R5 x2

内存

PS 4GB DDR4，PL 1GB DDR4

速度等级

-2

芯片级别

工业级

芯片工作温度

-40°c~85°c

逻辑单元

103K

触发器

94K

查找表

47K

Block RAM

5.3Mb

DSP Slices

240

EMMC FLASH

8GB

QSPI FLASH

32MB

HP I/O

96 个

HD I/O

84 个

功能和接口

QSPI Flash

1 片 32MB QSPI FLASH，可用作 FPGA 用户数据的存储

eMMC Flash

32GB，在 ZYNQ 系统使用中，可以作为系统大容量的存储设备

扩展口

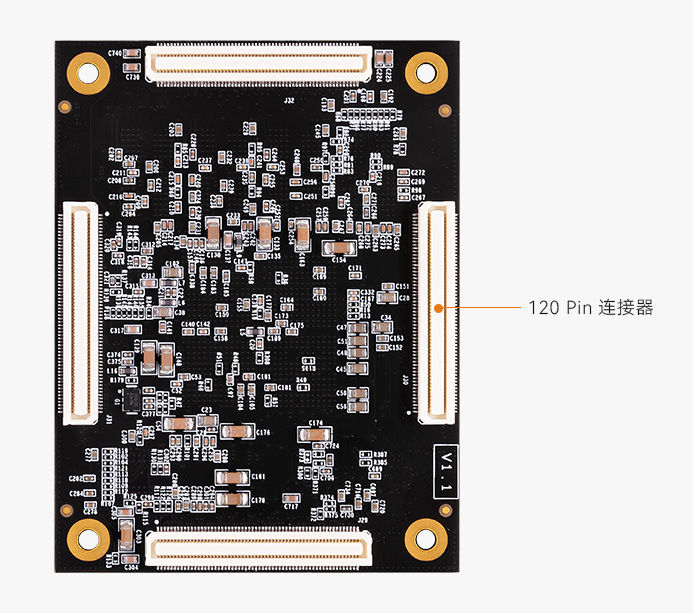

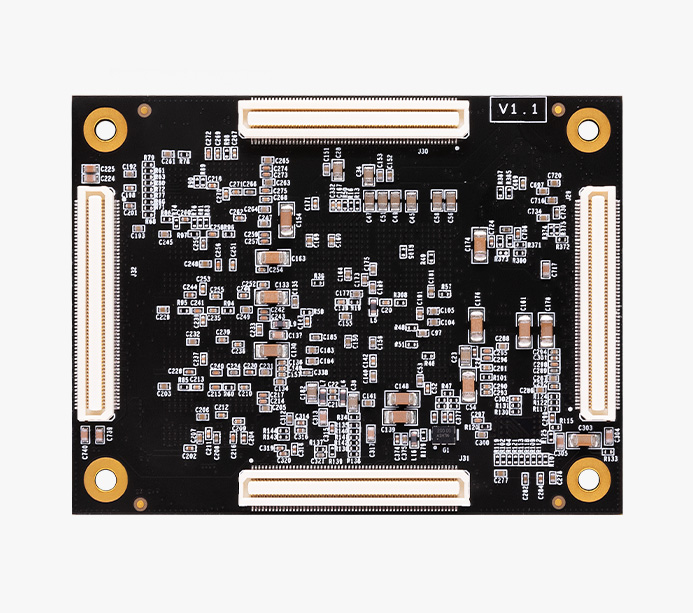

4 路 120Pin 0.5mm 间距扩展口，接松下高速工业级板对板连接器

晶振

1 个单端 33.333MHz 晶振，提供给 PS 系统
1 差分 200MHz 晶振，提供给 PL 逻辑、DDR4 参考时钟

电源参数

输入电压

12V 供电

包装清单

FPGA 核心板

1 块

结构尺寸

尺寸大小

80x 60x 7.1mm

合高

3.0mm

叠层数量

16 层，沉金工艺，高质量 PCB 材质


支持 XILINX VITIS-AI DPU

AI 识别检测、深度计算学习

智能识别检测、图像视频处理、安防监控、机器视觉、火灾监测、交通安全、智慧工地、智慧酒店、智慧农业、物联网

车辆识别

红外车辆识别

行人识别

室内人物识别

火灾检测

安全帽检测

混凝土缺陷检测

PCB缺陷检测

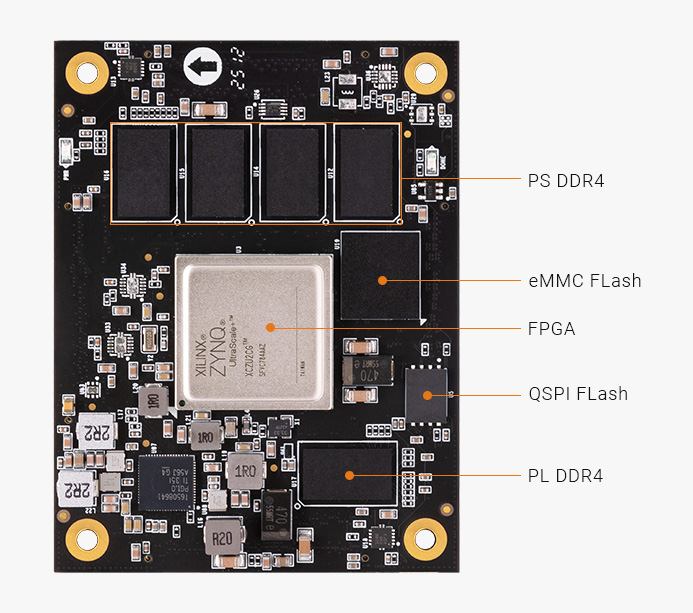

DDR4+eMMC+QSPI Flash 大容量存储

工业级 FPGA 芯片双 ARM 应用处理器

双核 ARM Cortex-A53+双核 Cortex™-R5；PS 4GB DDR4 + PL 1GB DDR4 + 32GB eMMC + 32MB QSPI Flash

快速上手，缩短开发学习时间

提供资料方便二次开发

提供原理图、PCB 结构图 (PDF)、封装、参考设计等，方便二次开发
