Xilinx Zynq UltraScale+ MPSoC FPGA核心板 邮票孔 XCZU2CG

XCZU2CG

  • 产品型号

    M2CG
  • 温度等级

    0℃~70℃
  • 产地

    上海
  • 价格

    ¥1699.00

产品推荐


Xilinx Zynq UltraScale + MPSoC FPGA 核心板(邮票孔)

双核 ARM Cortex-A53 与双核 Cortex-R5 实时处理器

  • ·4G DDR4

    PS端4GB DDR4

  • ·FLASH 存储

    8GB EMMC FLASH、32MB QSPI FLASH

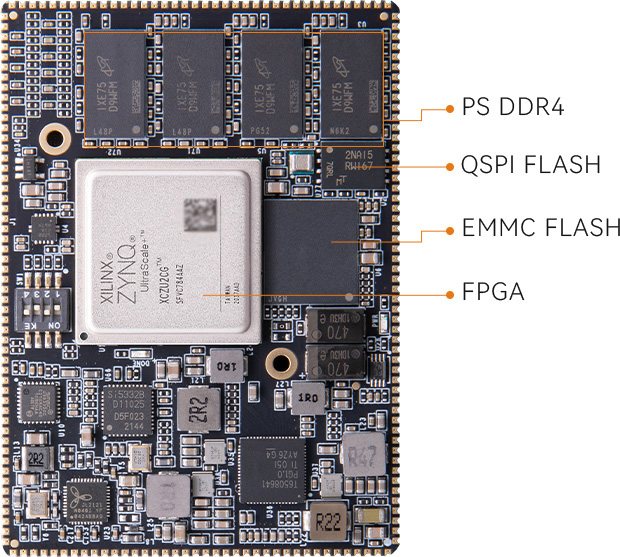

功能接口



产品参数

核心板主要参数

核心板

M2CG

FPGA型号

XCZU2CG-1SFVC784E

速度等级

-1

工作温度

商业级 ,0°C~70°C

CPU 内核

2x Cortex™-A53 2 x Cortex™-R5

CPU 频率

1.2GHz | 500MHz

高速连接接口

PCIe Gen2 x1 , 1x USB3.0 , Sata 3.1 , DisplayPort 1x Tri-mode Gigabit Ethernet

普通连接接口

1x SD2.0, 1x JTAG

PS DDR4

4GB, 64bit

QSPI | EMMC Flash

32MB | 8GB

Logic Cells

103K

Flip-Flops

94K

LUTs

47K

Max. Distributed RAM

1.2Mb

Total Block RAM

5.3Mb

Clock Management Tiles (CMTs)

3

DSP Slices

240

PS MI/Os

15

PL I/Os

102

PL HP I/Os

96个

PL HD I/Os

6

连接方式

邮票孔


功能和接口

内存

4GB DDR4, 64bit

QSPI Flash

1片256Mbit QSPI FLASH, 可用作 FPGA 用户数据的存储

EMMC Flash

8GB,在 ZYNQ 系统使用中,可以作为系统大容量的存储设备

晶振

1个无源晶振提供给 PS 系统


电源参数

输入电压

5V供电


包装清单

FPGA核心板

1块





结构尺寸

尺寸大小

70mm x 50mm

叠层数量

16层,高质量PCB材质




内存64bit DDR4超强组合

双ARM 应用处理器

2x  ARM Cortex-A53,1.2GHz;双核 Cortex™-R5, 500MHz;PS端4GB DDR4



快速上手,缩短开发学习时间

提供资料方便二次开发

提供原理图、PCB结构图(PDF)、封装、参考设计等 方便二次开发


所有出售产品主体保修期为 12 个月,其中 FPGA 芯片、液晶屏为易损件,不在保修范围内。

所有配件及赠品不在保修范围内。
