紫光同创 Logos PGL50H 视频HDMI以太网 国产FPGA开发板 AXPGL50H

PGL50H

  • 产品型号

    AXPGL50H
  • 产地

    上海
  • EAN码

    6971390271629
  • 价格

    ¥1499.00

产品推荐


国产紫光同创 Logos 系列 FPGA 开发板

HDMI 输出接口、USB、以太网、摄像头接口、JTAG 调试接口 、1 路 40PIN 扩展口、RTC 时钟等 满足视频图像处理和工业控制等方面要求


技术支持

配套例程及配套资料 开发板所有配套资料均通过百度网盘提供,购买后,请联系客服索取

01. Pango Design Suite 2021.1-sp7 安装
02. LED 流水灯实验及仿真
03. 按键测试
04. PLL 锁相环输出测试
05. 串口收发实验
06. 按键消抖实验
07. I2C 接口 EEPROM 实验
08. SD 卡读写实验
09. HDMI 彩条输出
10. 4.3 寸屏彩条输出
11. 7 寸屏彩条输出
12. SDRAM 读写数据测试
13. AN831 录音与播放
14. SD 卡音乐播放例程
15. 字符 HDMI 显示
16. 字符 4.3 寸 屏显示
17. 字符 7 寸 屏显示
18. SD 卡图片 HDMI 显示
19. SD 卡图片 4.3 寸屏显示
20. SD 卡图片 7 寸屏显示

21. AN5640 单目摄像头采集 HDMI 显示
22. AN5640 摄像头采集 4.3 寸屏显示
23. AN5640 摄像头采集 7 寸屏显示
24. AN5642 双目摄像头采集 HDMI 显示
25. 摄像头边缘检测 HDMI 显示例程
26. 摄像头边缘检测 4.3 寸屏显示例程
27. 摄像头边缘检测 7 寸屏显示例程
28. AD9238 波形显示例程
29. AD7606 波形显示例程
30. ADDA 测试例程
31. AD9767 双通道正弦波产生例程
32. AD9767 双通道三角波产生例程
33. RTC 时钟实验
34. 千兆以太网传输实验
35. AD9280 以太网传输例程
36. AD7606 以太网传输例程
37. AD9280 以太网传输例程
38. AN5640 千兆以太网传输视频
39. AN5642 千兆以太网传输视频
40. USB 双向测速例程


产品套餐




AN108 AD/DA套餐

AN9767 DA 采集套餐

AN706 AD 采集 套餐

AN9238 AD 采集套餐

双目摄像头套餐

单目摄像头视频套餐

豪华套餐

开发板

下载器

AN108











AN9767











AN706











AN9238











AN5642











AN5640











4.3 寸屏













套餐配套模块,点击了解更多


AN108 AD/DA 模块


AN9767 双通道 DA 模块


AN706 8 通道 AD 模块


AN9238 双通道 AD 模块


AN5642 双目摄像头模块


AN5640 单目摄像头模块


AN430 4.3 寸液晶屏



功能接口

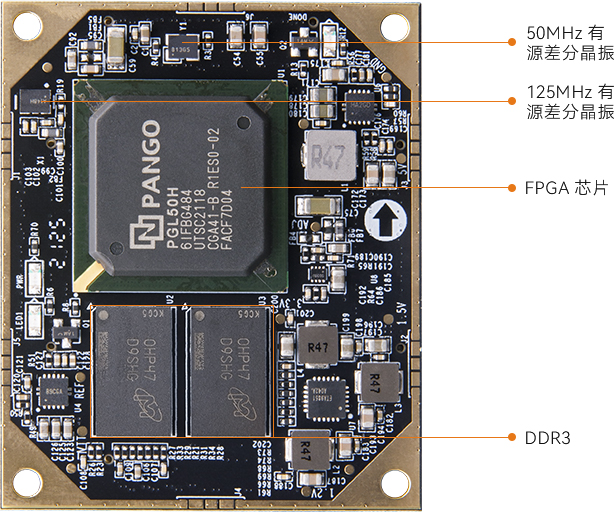

·核心板


点击上方图片查看核心板详情>>

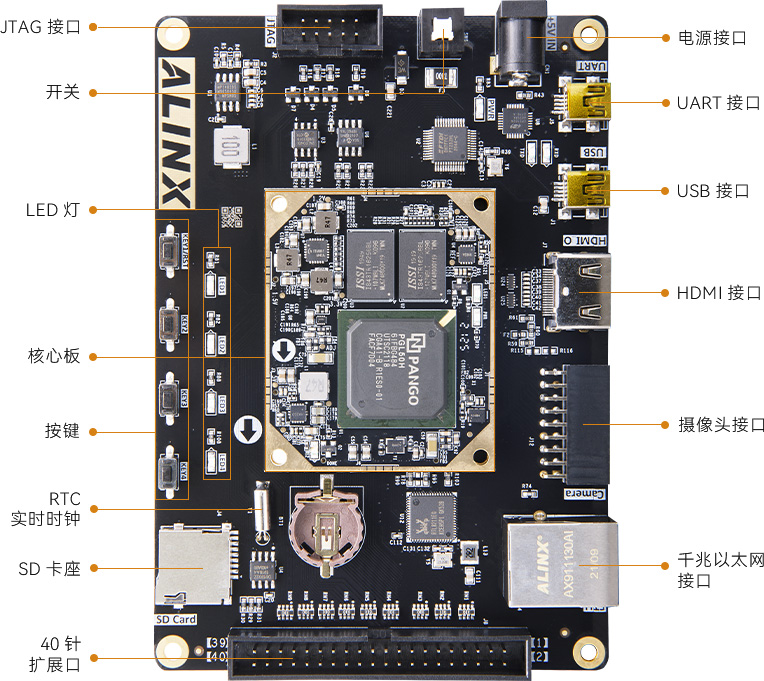

·开发板



产品参数


核心板主要参数

FPGA 型号

PGL50H-6IFBG484

芯片级别

芯片速度等级为 -6,芯片温度等级为工业级

触发器 (FF)

64200

查找表 LUT5

42800 ( LUT5=1.2LUT4 )

DRM (18Kbits)

134

APM 单元(乘法器)

84

PCIe Gen2x4

1

HSST

4 路,6.375Gb/s max

时钟资源 PLL

5

AES 模块

1


功能和接口

DDR3

2 片 512MB 共 1GB,32bit 总线,用于数据缓存

QSPI Flash

1 片 128Mbit QSPI FLASH,用作 FPGA 配置文件和用户数据存储

晶振

1 个 125MHz 有源差分晶振,给 FPGA 内部 HSST 模块提供参考输入时钟
1 个 50MHz 差分晶振,为 FPGA 提供的参考输入时钟

HDMI 输出

1 路 HDMI 输出,为开发板提供不同格式的视频输出接口

千兆以太网

1 路 10/100M/1000M 以太网 RJ-45 接口,提供网络通信服务

USB 接口

1 路 USB2.0 接口,用于开发板和 PC 之间 USB2.0 高速通信

USB 转串口

1 路 Uart 转 USB 接口,用于和电脑通信,方便用户调试

EEPROM

1 片 IIC 接口的 EEPROM 24LC04

CMOS 接口

1 个 18 针的摄像头接口,可以接 500 万 OV5640 摄像头

RTC 实时时钟

1 路 RTC 实时时钟,配有电池座,电池的型号为 CR1220(需自购)

JTAG 口

10 针 2.54mm 标准的 JTAG 口,用于 FPGA 程序的下载和调试

SD 卡座

1 路 Micro SD 卡座,支持 SPI 模式

LED

5 个 LED 灯(1 个核心板,4 个扩展板)

按键

4 个按键

40 针扩展口

1 个 40 针 2.54mm 间距扩展口,可接各种模块(双目摄像头,LCD 屏,高速 AD 模块等)扩展口包含 5V 电源 1 路,3.3V 电源 2 路,地 3 路,IO 口 34 路


电源参数

电源

5V,2A 供电






包装清单

FPGA 开发板

1 块

下载器

1 套

Mini USB 线

1 根

5V 电源

1 个

透明保护板

1 块






结构尺寸

尺寸大小

130mm x 90mm

叠层数量

核心板 14 层 PCB 板设计,扩展板 4 层 PCB 板设计




紫光同创

FPGA 国产解决方案


Logos 系列 FPGA 采用 40nm CMOS 工艺和全新 LUT5 结构,集成 RAM 、DSP 、ADC、 Serdes 、DDR3 等丰富的片上资源和 IO 接口,具备低功耗、低成本和丰富的功能,为客户提供高性价比的解决方案, 广泛应用于工业控制、通信、消费类等领域,是客户大批量、成本敏感型项目的理想选择。

广泛应用双目采集

视频图像高速传输处理


双目摄像头模块 AN5642 进行视频采集,HDMI 接口显示到显示器上,实现双目同步显示

数据采集展示

信号数据采集系统

AN9767 / AN706 模块上机展示图

*信号源输出的信号连接到 AN9767 模块通过示波器显示波形信号
*信号源输出的信号连接到 AN706 模块,运行系统进行波形数据绘制,通过开发板的 HDMI 接口显示到显示器

掌上直接操作

4.3 寸液晶屏图片显示
