紫光同创 Logos PGL12G 国产FPGA开发板 HDMI 输出 视频图像处理 AXP12

PGL12G

  • 产品型号

    AXP12
  • 产地

    上海
  • EAN码

    6971390270004
  • 价格

    ¥799.00

产品推荐


国产紫光同创 Logos 系列 FPGA 开发板

千兆以太网接口,HDMI 输出接口,USB2.0 通信接口,Uart 通信接口,SD 卡接口,RTC 电路满足视频图像处理和工业控制等方面要求


技术支持

开发板所有配套资料均通过百度网盘提供,购买后,请联系客服索取

01. Pango Design Suite 2021.1-sp7 安装
02. LED 流水灯实验及仿真
03. 按键测试
04. PLL 锁相环输出测试
05. 串口收发实验
06. 按键消抖实验
07. I2C 接口 EEPROM 实验
08. SD 卡读写实验
09. HDMI 彩条输出
10. 4.3 寸屏彩条输出
11. 7 寸屏彩条输出
12. SDRAM 读写数据测试
13. AN831录音与播放
14. SD 卡音乐播放例程
15. 字符 HDMI 显示
16. 字符 4.3 寸屏显示
17. 字符 7 寸屏显示
18. SD 卡图片 HDMI 显示
19. SD 卡图片 4.3 寸屏显示
20. SD 卡图片 7 寸屏显示

21. AN5640 单目摄像头采集 HDMI 显示
22. AN5640 摄像头采集 4.3 寸屏显示
23. AN5640 摄像头采集 7 寸屏显示
24. AN5642 双目摄像头采集 HDMI 显示
25. 摄像头边缘检测 HDMI 显示例程
26. 摄像头边缘检测 4.3 寸屏显示例程
27. 摄像头边缘检测 7 寸屏 显示例程
28. AD9238 波形显示例程
29. AD7606 波形显示例程
30. ADDA 测试例程
31. AD9767 双通道正弦波产生例程
32. AD9767 双通道三角波产生例程
33. RTC 时钟实验
34. 千兆以太网传输实验
35. AD9238 以太网传输例程
36. AD7606 以太网传输例程
37. AD9280 以太网传输例程
38. AN5640 千兆以太网传输视频
39. AN5642 千兆以太网传输视频
40. USB 双向测速例程


产品套餐




AN108 AD/DA 套餐

AN9767 套餐

AN706 套餐

AN9238 套餐

单目摄像头视频套餐

豪华套餐

开发板

下载器

AN108





AN9767





AN706





AN9238





AN5640





4.3 寸液晶屏






套餐配套模块,点击了解更多


AN108 AD / DA 模块


AN9767 双通道 DA 模块


AN706 8 通道 AD 模块


AN9238 双通道 AD 模块


AN5640 单目摄像头模块


AN430 4.3 寸液晶屏

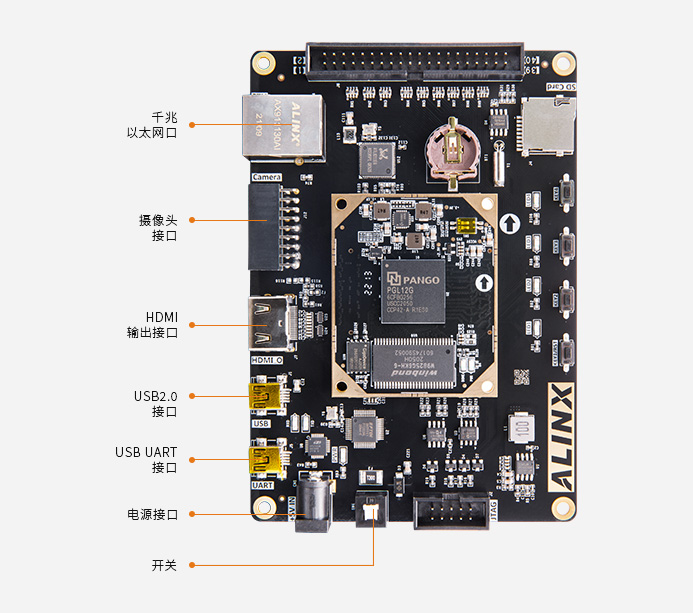

功能接口

·核心板



点击上方图片查看核心板详情>>

·开发板



产品参数


核心板主要参数

FPGA 型号

PGL12G-6CFBG256

等效 LUT4

12480

Flip-flops

15600 个

18Kb DRM

30

APM

20

PLL

4

ADC

1

user IO

106

有源晶振

1 个 50Mhz 的有源晶振

SDRAM

1 片 winbond 的 SDRAM 芯片,256Mbit

QSPI Flash

1 片 64Mbit 大小的 QSPI FLASH 芯片

LED 灯

2 个 LED 灯

扩展接口

2 个高速扩展口

电源

+5V

速度等级

-6

温度等级

商业级


功能和接口

以太网接口

1 路 10/100M/1000M 以太网 RJ-45 接口

HDMI 输出接口

1 路 HDMI 视频输出接口

USB 接口

1 路 USB2.0 通信接口

SD 卡槽

1 路 Micro SD 卡座,支持 SPI 模式

Uart 接口

1 路 Uart 转 USB 接口,用于和电脑通信,方便用户调试

EEPROM

1 片 EEPROM,型号为 24LC04,容量为:4Kbit(2*256*8bit)由 2 个 256byte 的 block 组成,通过 IIC 总线进行通信

实时时钟

1 路 RTC 实时时钟,配有电池座,电池的型号为 CR1220

扩展口

1 个 40 针2.54mm 间距的扩展口,可以外接 ALINX 各种模块(双目摄像头,TFT LCD 屏,高速 AD 模块等)。扩展口包含 5V 电源 1 路,3.3V 电源 2 路,地 3 路,IO 口 34 路。

JTAG 接口

1 个标准的 10 针 2.54mm 间距的 JTAG 接口,用于下载 FPGA 程序或者固化程序到 FLASH

摄像头接口

1 个 18 针的 CMOS 摄像头接口,用于连接 OV5640 摄像头模块,可以实现视频采集功能

按键

4 个用户按键

LED 灯

5 个用户 LED(1 个在核心板,4 个在扩展板)


电源参数

电源

5V,2A 供电






包装清单

FPGA 开发板

1 块

下载器

1 套

Mini USB 线

1 根

5V 电源

1 个

透明保护板

1 块






结构尺寸

尺寸大小

130mmx 90mm

叠层数量

核心板 8 层 PCB 板设计,扩展板 4 层 PCB 板设计




高速数据传输处理

千兆以太网接口

工业以太网、高速视频处理传输及高速数据传输交换


广泛应用双目采集

视频图像高速传输处理


双目摄像头模块 AN5642 进行视频采集,HDMI 接口显示到显示器 上,实现双目同步显示

数据采集展示

信号数据采集系统

AN9767/AN706 模块上机展示图

*信号源输出的信号连接到 AN9767 模块通过示波器显示波形信号
*信号源输出的信号连接到 AN706 模块,运行系统进行波形数据绘制,通过开发板的 HDMI 接口显示到显示器
