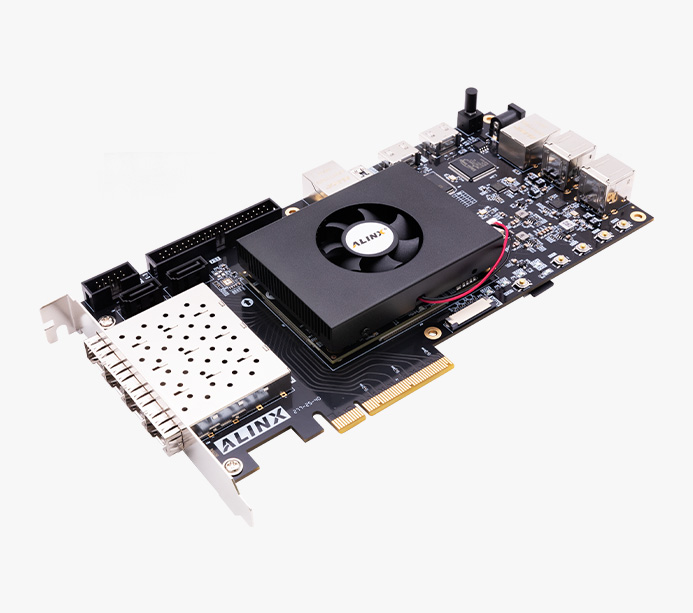

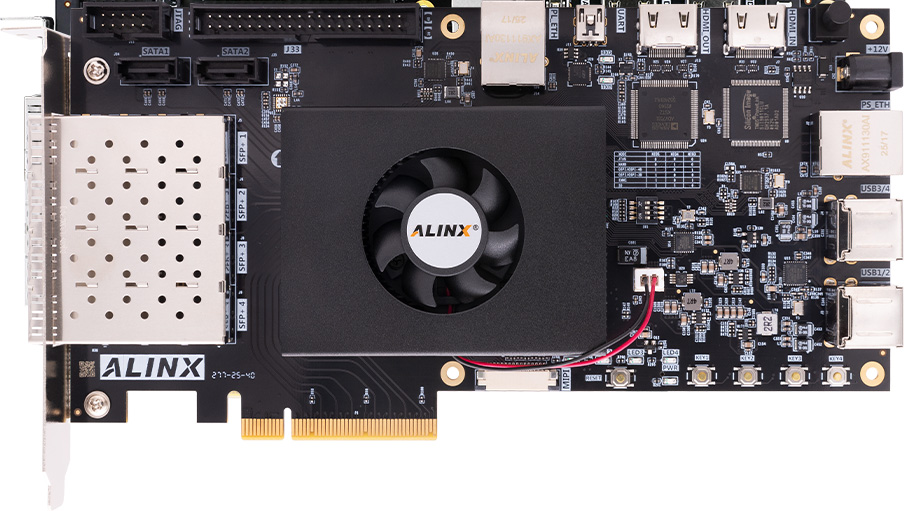

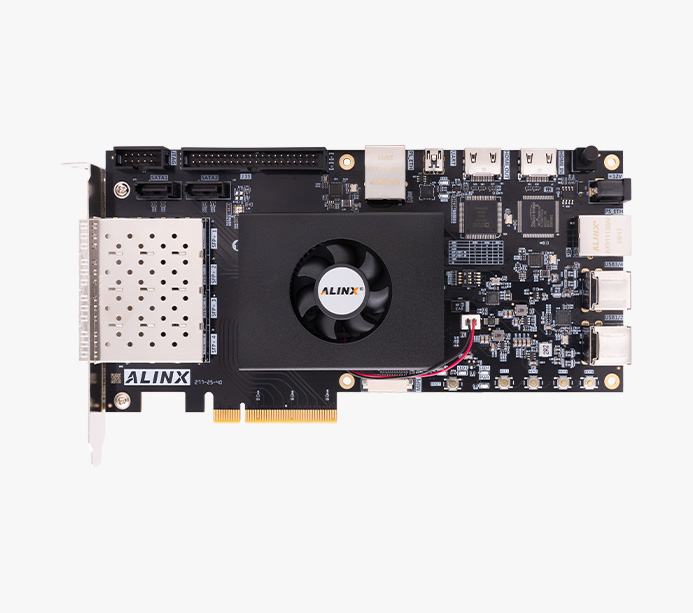

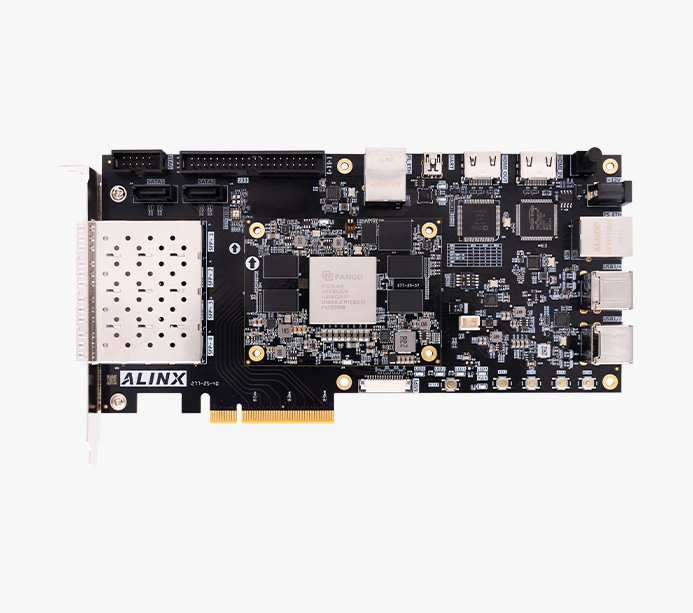

紫光同创国产 FPGA 开发板 Kosmo-2 多核异构架构 ARM PCIE 射频光纤 HDMI 视频图像处理 PG2K400

PG2K400

市场同类产品

PCIe

支持 GEN3.0

支持 GEN2.0

处理器

1.双核 Cortex-A53（64 位）
2.默认主频 1GHz

1.双核 Cortex-A9（32 位）
2.默认主频 800MHz

flash

支持 OSPI 和 QSPI

只支持 QSPI

CAN 特性

支持 CAN-FD 协议， 兼容 CAN 2.0 协议

只支持 CAN 2.0 协议

加密方案
PU-PA 交互接口

支持国际加密和 SM2/3/4

支持国际加密

DMA 特性

UART、SPI、CAN-FD 支持外部 DMA 功能

UART、SPI、CAN-FD 不支持

PU-PA 交互接口

1.支持 2 组 128bit 和 2 组 64bit SPS 接口
2.支持 1 组 128bit AXI_ACP
3.支持 2/2 组 64bit  UPM / UPS 通用接口

1.支持 4 组 64bit AXI_HPM 接口
2.支持 1 组 64bit AXI_ACP
3.支持 2/2 组 32bit AXI GPM/S 接口

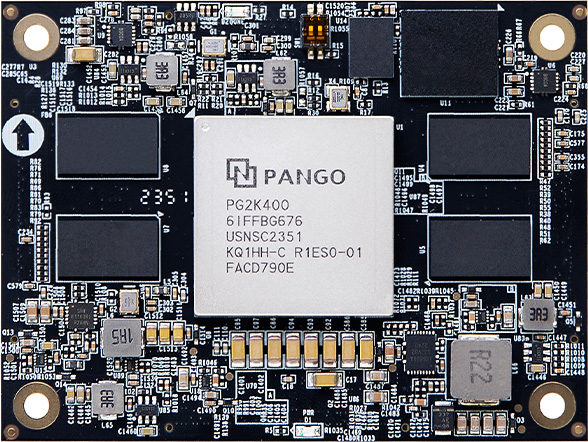

FPGA 型号

PG2K400-6IFFBG676

内核

双核 Cortex-A53，主频 1GHz

工作温度

工业级, -40°C~85°C

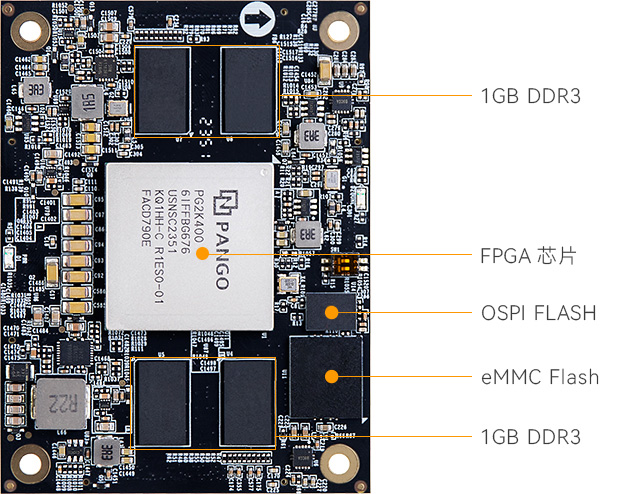

PA 端内存

1GB DDR3，数据速率 1600Mbps

PU 端内存

1GB DDR3，数据速率 1600Mbps

QSPI FLASh

16MB

OSPI FLASh

32MB

eMMC FLASh

8GB

LUTs

218,400

逻辑单元

349,440

Flip-Flops

436,800

DRM

19.4Mb(540x 36Kbits）

APM

900个

GPLLs

8

PPLLs

8

ADC 硬核

1

HSST

8x 12.5Gbps

PCIE Gen3 x8

1

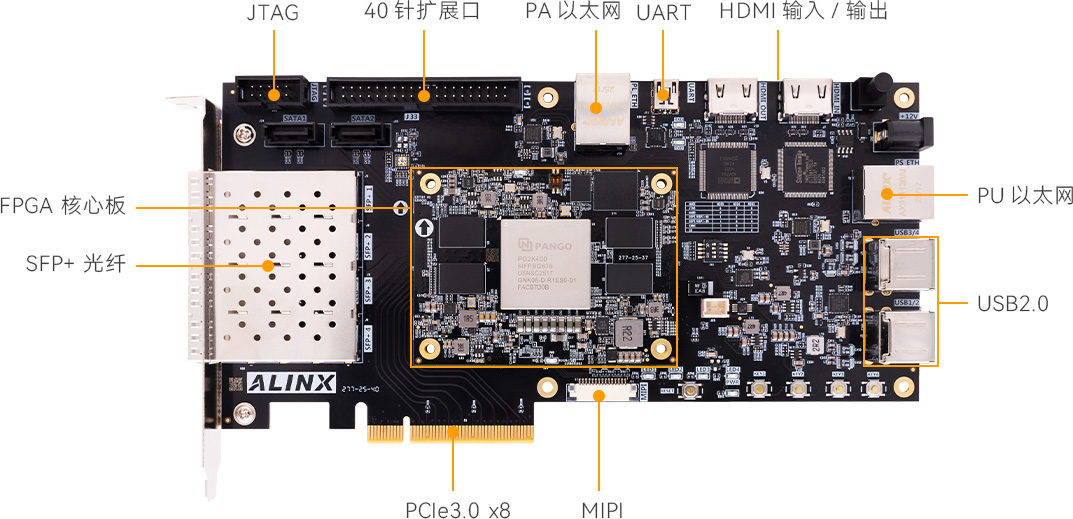

光纤接口

4 路 SFP+ 高速光纤接口，每路的光纤数据通信接收和发送的速度高达 12.5Gb/s

PCIe Gen3 接口

1 路 PCIe 3.0 接口，支持 PCIe x4 数据通信，单通道通信速率可高达 8Gbps

以太网接口

2 路 10/100M/1000M 以太网 RJ45 接口，用于和电脑或其它网络设备进行以太网数据交换

HDMI 输出

1 路 HDMI 视频输出接口 ，最高支持 1080P@60 Hz 输出，支持 3D 输出

HDMI 输入

1 路 HDMI 视频输入接口，最高支持 1080P@60Hz 输入，支持不同格式的数据输入

USB 接口

4  路 USB HOST 接口，用于连接外部的USB从设备，比如连接鼠标，键盘，U盘等

Uart 接口

1 路 Uart 转 USB 接口，用于和电脑通信，方便用户调试

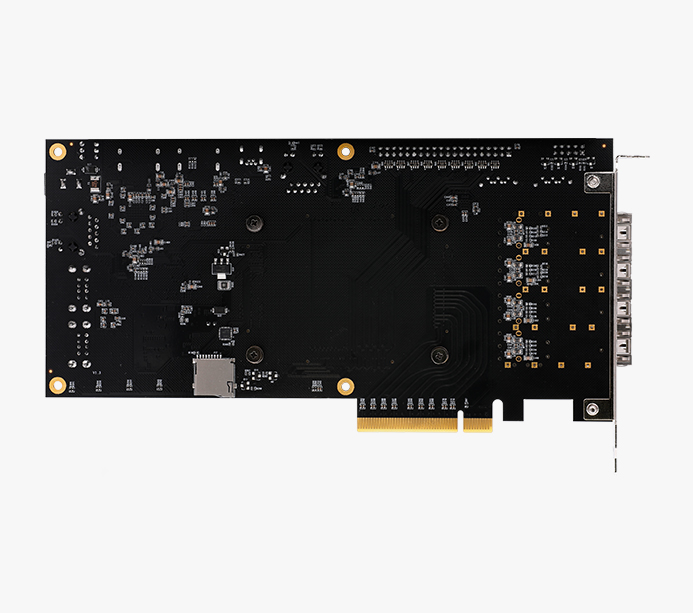

SD 卡槽

1 路 Micro SD 卡座，用于存储操作系统镜像和文件系统

40 针扩展口

预留 1 个 40 针 2.54mm 间距的扩展口，外接 ALINX 各种模块（ 双目摄像头，TFT LCD 屏，高速 AD 模块等 ）扩展口包含 5V 电源 1 路，3.3V 电源 2 路，地 3 路，IO 口 34 路

JTAG 调试口

1 个 10 针 2.54mm 标准的 JTAG 口，用于 FPGA 程序的下载和调试， 用户可以通过紫光同创下载器对PG2K400系统进行调试和下载

按键

1 个复位按键， 4 个 PL 用户按键

LED 灯

核心板上 3 个 LED，底板上 7 个 LED

输入电压

+12V 电压输入

供电

12V/3A 供电

输入电流

3A 最大电流保护

FPGA 开发板

1 块

USB 下载器

1 个

Mini USB 线

1 块

散热风扇

1 个

12V 电源

1 套

读卡器

1 个

TF 卡

1 个

PCIe 挡板

1 根
