紫光同创 Titan-2 PG2T390 国产 FPGA 开发板 PCIe 3.0 光纤通信 DDR4 FMC AXP390

PG2T390H

  • 产品型号

    AXP390
  • 产地

    上海
  • EAN码

    6971390271735
  • 价格

    ¥4999.00

产品推荐


国产紫光同创 Titan-2 系列高端开发板

高速收发器,8GB DDR4,4x 16MB QSPI FLASH

高速,高带宽,高容量,适合高速数据通信,视频图像处理,高速数据采集等方面使用

  • ·PCIe Gen3 x8 接口

  • ·4x 10G SFP+光纤接口

  • ·8GB DDR4+2G DDR3

  • ·FMC 扩展接口


功能接口

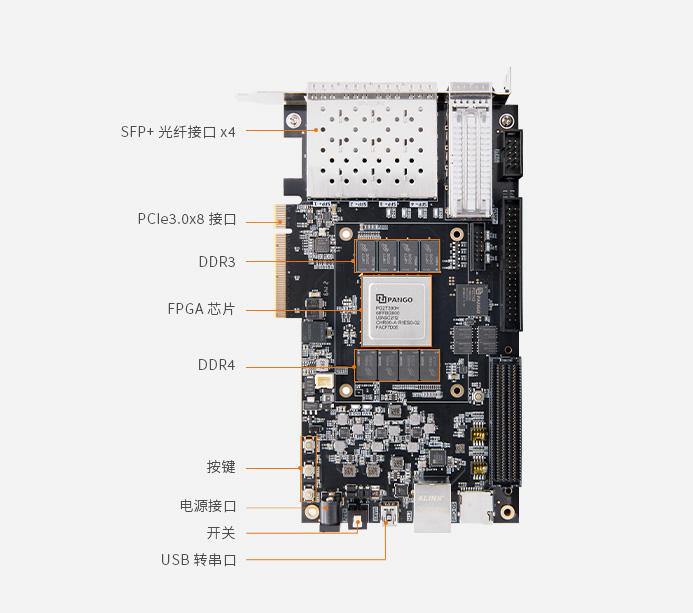

·开发板



产品参数


FPGA 芯片

芯片型号

PG2T390H-6IFFBG900

芯片级别

速度等级 -6, 工业级

触发器 (FF)

487200

查找表

243600

DRM(36Kbits)个数

480

APM 单元(乘法器)

840

GPLL 个数

10

PPLL 个数

10

ADC 通道

专用模拟通道 1 路;复用模拟通道 11 路

PCIe Gen3 x8

1

HSSTHP

16 路,13.125Gb/s max


功能和接口

内存

4 片 2GB DDR4 共 8GB
4 片 512MB DDR3 共 2GB

QSPI Flash

4 片 16MB 的 QSPI FLASH 存储芯片, 可用作 FPGA 芯片配置文件和用户数据的存储

PCIe Gen3 接口

1 路 PCIe 3.0 x8 接口,用于和电脑主板的 PCIE 通信, 单通道通信速率可高达 8Gbps

光纤接口

4 路 SFP+光纤接口,每路传输速度高达 10Gb/s。
1 路 QSFP+光纤接口,传输速度高达 40Gb/s

以太网接口

1 路 10/100M/1000M 以太网 RJ45 接口,用于和电脑或其它网络设备进行以太网数据交换

Micro SD 卡座

1 路 Micro SD 卡座,用于 FPGA 对 SD 卡的数据读写和存储

USB 转串口

1 路 Uart 转 USB 接口,用于和电脑通信,方便用户调试

温度传感器

1 片温度传感器芯片 LM75,用于检测板子周围环境的温度

JTAG 调试口

2 个 10 针 2.54mm 标准的 JTAG 口,用于 FPGA 程序的下载和调试

时钟

1 个 100Mhz 差分晶振,给 FPGA 系统提供稳定的时钟源
1 个多路输出的时钟芯片,为 PCIE、光纤、DDR3 和 DDR4 工作提供参考时钟

FMC 扩展口

1 个 FMC LPC 的扩展口,连接 FMC 模块( HDMI 输入输出模块,高速 AD 模块等)

40 针扩展口

2 个 40 针 2.54mm 间距的扩展口,可以外接 ALINX 各种模块( 双目摄像头,TFT LCD 屏,高速 AD 模块等 )扩展口包含 5V 电源 1 路,3.3V 电源 2 路,地 3 路,I / O 口 34 路。

LED 灯

1 个电源指示灯,1 个 DONE 配置指示灯,4 个 FPGA 控制指示灯

按键

1 个 FPGA 系统复位,2 个用户按键


电源参数

输入电压

+12V 电压输入

供 电

12V/3A 供电

输入电流

3A 最大电流





包装清单

开发板

1 块

散热风扇

1 个

Mini USB 线

1 根

USB 下载器

1 套

12V 电源

1 个

PCIe 挡板

1 个


结构尺寸

尺寸大小

188mmx 106mm

叠层数量

采用 14 层 PCB 板设计,预留独立电源层和 GND 层



丰富的扩展接口

多领域开发 高速传输

高速数据交换,数据存储,视频传输处理等


丰富的外围接口:1 个 PCIe2.0 x8 接口、4 路 10G SFP 光纤接口、1 路 40G QSPF+光纤接口、1 路千兆网口、1 路 UART 串口接口、1 路 SD 卡接口、1 个 FMC 扩展接口、1 个 40 针的扩展口等。支持高速数据传输和交换,数据存储,视频传输处理以及工业控制的要求、项目研发前期验证


SFP 光纤接口

高速光纤传输通信

光纤数据通信接收和发送的速度高达 10Gb/s
