Xilinx Zynq UltraScale+ MPSoC AI 智联网 FPGA 开发板 XCZU3EG 黑金ALINX

XCZU3EG

  • 产品型号

    AXU3EGB
  • 产地

    上海
  • EAN码

    6971390275986
  • 价格

    ¥3399.00

产品推荐

购买须知:

该系列开发板有 AXU3EGAXU3EGB 两种,仅扩展板网口芯片不同,功能相同,两个型号会根据库存随机发货,请根据二维码标签区分。


Xilinx Zynq UltraScale + MPSoC FPGA 高端开发板

支持 XILINX Vitis-AI DPU

满足网络通信、高速数据交换存储、工业控制、深度学习、AI 智能、云计算、4K 视频传输处理以及航空航天应用

  • ·ARM 处理器

    四核 ARM CORTEX-A53 + 双核 ARM CORTEX-R5

  • ·GPU 图形处理器

    Mali™-400 MP2 GPU

  • ·5GB DDR4

    PS 端 4GB DDR4,PL 端 1GB DDR4

  • ·FLASH 存储

    8GB eMMC FLASH,256Mbit QSPI FLASH


    技术支持

    开发软件版本:Vitis2020.1, linux 版本:petalinux5.4.0-xilinx-v2020.1 开发板所有配套资料均通过百度网盘提供,购买后,请联系客服索取

    开发环境篇
    01. Vitis 开发环境安装
    02. 安装虚拟机、Ubuntu 系统
    03. Ubuntu 安装 Linux 版 Vitis 软件
    04. Petalinux 工具安装


    05. NFS 服务软件安装
    06. QT Creator 开发环境
    07. Linux 常用命令
    注:Vitis 2020.1

    FPGA 实验篇
    01. Ultrascale+ MPSoC 介绍
    02. Vitis 开发环境介绍
    03. 开发板硬件介绍
    04. Verilog 基础模块介绍
    05. PL 的"Hello World"LED 实验
    06. Vivado 下 PLL 实验
    07. FPGA 片内 RAM 读写测试
    08. FPGA 片内 ROM 测试
    09. FPGA 片内 FIFO 读写测试
    10. Vivado 下按键实验
    11. PWM 呼吸灯实验


    12. UART 实验
    13. RS485 实验
    14. PL 端 DDR4 读写测试实验
    15. HDMI 输出实验
    16. HDMI 字符显示实验
    17. 7 寸液晶屏显示实验
    18. AD7606 多通道波形显示
    19. AD9238 双通道波形显示
    20. ADDA 测试实验
    21. AD9767 双通道正弦波产生

    SDK 实验篇
    01. 体验 ARM,裸机输出“Hello World”
    02. PS 端 RTC 中断实验
    03. PS 端 MIO 的使用
    04. PS 端 UART 读写控制
    05. PS 端 CAN 的使用
    06. PS 端 I2C 的使用
    07. PS 端 DiplayPort 的使用
    08. PS 端 SD 卡读写
    09. PS 端以太网使用之 lwip
    10. PS 端之网络远程更新 QSPI
    11. System Monitor 的使用
    12. PS 端 EMIO 的使用
    13. PL 端 AXI GPIO 的使用
    14. PL 端 RS485 测试
    15. PL 端以太网实验
    16. 自定义 IP 实验
    17. 双核 AMP 的使用
    18. ZYNQ 下使用 Free RTOS
    19. PL 读写 PS 端 DDR 数据


    20. 通过 BRAM 实现 PS 与 PL 数据交互
    21. DMA 环通测试
    22. DMA 使用之 DAC 波形发生器 ( AN108 )
    23. DMA 使用之 ADC 示波器 ( AN108 )
    24. DMA 使用之 ADC 示波器 ( AN9238 )
    25. DMA 使用之 ADC 示波器 ( AN706 )
    26. 基于 ADC 模块 Scatter/Gather DMA 使用(AN108)
    27. 基于 DAC 模块的 Scatter/ Gather DMA 使用(AN9767)
    28. AN5642 双目摄像头采集显示
    29. SD 卡读写操作之摄像头抓拍
    30. 双目摄像头以太网传输
    31. 基于 AN5641 模块 MIPI 采集 显示
    32. 音频模块 AN831 录音与播放
    33. 7 寸触摸屏模块的显示
    34. 7 寸触摸屏的 GUI 及触摸控制
    35. 基于 AN108 模块的 ADC 采集以太网传输
    36. 基于 AN9238 模块 ADC 采集之以太网传输
    37. 基于 AN706 模块的 ADC 采集之以太网传输

    HLS 实验篇
    01. 初识 Vitis HLS
    02. Vitis HLS 入门
    03. HLS 与 CPU 寄存器交互
    04. 如何使用 xfopencv 库中自带 函数
    05. 图像 RGB 转灰度变换
    06. 图像 RGB 转 YCrCb


    07. 图像形态学滤波
    08. 图像叠加
    09. 图像对比度调整
    10. 角点检测
    11. SOBEL 算子实现边缘检测
    12. Canny 算子实现边缘检测

    LINUX 基础篇
    01. 使用 Petalinux 定制 Linux 系统
    02. 程序 hello world
    03. Gpio 控制 LED
    04. 添加开机自启动脚本及用户文件
    05. SD 卡根文件系统

    06. QT 和 OPENCV 交叉编译开发环境
    07. 使用 Vitis 开发 Linux 程序
    08. Vitis 加速基本平台创建
    09. Linux 下 NVMe SSD 操作
    注: linux 版本 petalinux 5.4.0-xilinx-v2020.1

    LINUX 驱动篇
    01. 字符设备
    02. 字符设备的新写法
    03. 设备树和 of 函数
    04. Pinctrl 和 Gpio 子系统
    05. 并发的处理
    06. Pio 输入
    07. 定时器
    08. 中断
    09. 阻塞 IO
    10. 非阻塞 IO
    11. 异步 IO
    12. Platform 平台设备
    13. Platform 与设备树


    14. MISC 设备驱动
    15. Input 子系统
    16. Pwm 驱动
    17. I2C 驱动
    18. USB 驱动
    19. SPI 驱动
    20. 串口驱动
    21. 块设备驱动
    22. 网卡驱动
    23. DMA 驱动
    24. 多点触摸屏驱动
    25. LCD 驱动

    LINUX 应用篇
    01. 极简工作环境搭建
    02. 可远程调试的 Hello World
    03. OpenCV 之边缘检测
    04. OpenCV+Qt 之人脸检测


    05. GStreamer 的摄像头显示
    06. Qt+DRM+Gstreamer 摄像头显示
    07. Qt+GPU 的摄像头显示
    08. linux 寄存器操作

    Vitis AI 基础篇
    01. Docker 环境搭建
    02. Vitis-AI 开发流程


    03. 基于 Keras 框架的神经网络训练
    04. 调试工具


    产品套餐



    开发板

    AN9767 套餐

    AN706 套餐

    AN9238 套餐

    视频套餐

    豪华套餐

    开发板

    下载器

    AN9767





    AN706





    AN9238





    MIPI 摄像头





    7 寸屏







    套餐配套模块,点击了解更多


    AN9767 双通道 DA 模块


    AN706 多通道 AD 模块


    AN9238 双通道 AD 模块


      AN5641 MIPI 摄像头模块


     7 寸屏模块


    功能接口

    ·核心板



    点击上方图片查看核心板详情>>



    ·开发板


    产品参数


    核心板主要参数

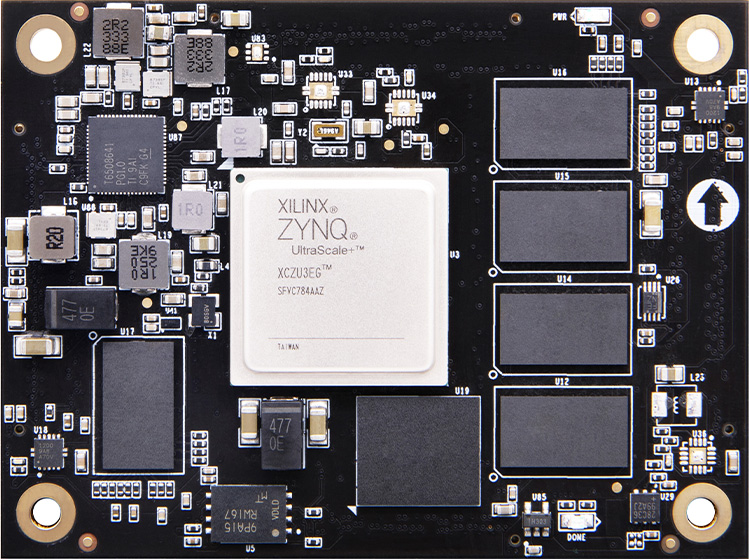

    核心板

    ACU3EG

    FPGA 型号

    XCZU3EG- 1SFVC784I

    内核 CPU

    ARM Cortex-A53 x4,主频 1.2GHz
    ARM Cortex-R5 x2,500MHz

    芯片 GPU

    Mali™-400 MP2

    内存

    PS 端 4GB DDR4, 64bit 2400Mbps
    PL 端 1GB DDR4, 16bit 2400Mbps

    速度等级

    -1

    芯片级别

    工业级

    芯片工作温度

    -40°c~85°c

    逻辑单元

    154K

    触发器

    141K

    查找表

    71K

    Block RAM

    7.6Mb

    DSP Slices

    360

    eMMC FLASH

    8GB

    QSPI FLASH

    256Mbit

    HP I/O

    96 个

    HD I/O

    84 个

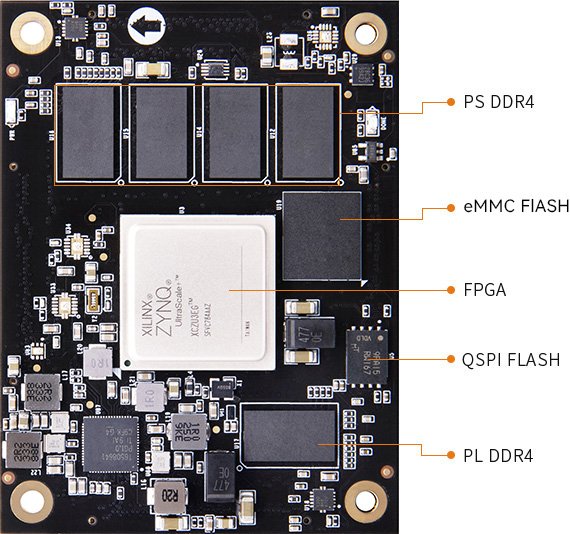

    功能和接口

    DDR4

    PS 端 4 片 1GB DDR4,共 4GB,64bit,数据速率 2400Mbps
    PL 端 1 片 1GB DDR4,共 1GB,16bit,数据速率 2400Mbps

    QSPI Flash

    1 片 256Mbit QSPI FLASH, 可用作 FPGA 用户数据的存储

    eMMC Flash

    1 片 8GB eMMC FLASH,作为系统大容量的存储设备

    DP 接口

    1 路 Mini Display Port 输出显示接口,最高支持 4K@30Hz 或 1080P@60Hz 输出

    M.2 接口

    1 路标准 NVME M.2 接口,接 M.2 SSD 固态硬盘(需要自己购买)

    MIPI 接口

    1 个 MIPI 摄像头接口,连接 ALINX MIPI 接口 OV5640 摄像头

    USB3.0 接口

    4 路 USB3.0 接口,用于连接外部的 USB 外设

    USB 转串口

    2 路 Uart 转 USB 接口,用于和电脑通信,方便用户调试

    千兆以太网接口

    2 路千兆以太网接口,和电脑或其它网络设备进行以太网数据交换

    晶振

    1 个单端 33.333MHz 晶振提供给 PS 系统
    1 个差分 200MHz 晶振提供给 PL 逻辑 DDR 参考时钟

    485 通信接口

    2 路 485 通信接口,为用户 485 通信服务

    CAN 通信接口

    2 路 CAN 通信接口,为用户 CAN 通信服务

    JTAG口

    10 针 2.54mm 标准的 JTAG 口,用于 FPGA 程序的下载和调试

    温度传感器

    1 片温度传感器芯片 LM75,检测周围环境温度

    EEPROM

    1 片 IIC 接口的 EEPROM 24LC04

    SD 卡座

    1 路 Micro SD 卡座,支持 SD 模式和 SPI 模式

    RTC 实时时钟

    1 路内置的 RTC 实时时钟

    LED 灯

    核心板上 2 个,底板上 3 个

    按键

    1 个复位按键,2 个用户按键

    40 针扩展口

    预留 2 个 40 针 2.54mm 间距的扩展口,可以外接各种模块( 双目 摄像头,TFT LCD 屏,高速 AD 模块等等 )扩展口包含 5V 电源 1 路,3.3V 电源 2 路,地 3 路,IO 口 34 路。

    电源参数

    输入电压

    +12V 电压输入

    供电

    12V/3A 供电

    输入电流

    3A 最大电流




    包装清单

    FPGA 开发板

    1 块

    散热风扇

    1 个

    Mini USB 线

    1 根

    USB 下载器

    1 套

    12V 电源

    1 个

    透明保护板

    1 个

    TF 卡

    1 个

    读卡器

    1 个

    结构尺寸

    尺寸大小

    核心板 80mm x 60mm,扩展板 160mm x 100mm

    叠层数量

    核心板 16 层 PCB 板设计,扩展板采用 6 层 PCB 板设计,预留独立电源层和 GND 层



    搭配 Mali™-400 MP2 GPU ,内存 64bit DDR4 超强组合

    工业级 FPGA 芯片  双 ARM 应用处理器

    4x ARM Cortex-A53,1.2GHz;双核 Cortex™-R5,500MHz;PS 端 4GB DDR4 共 4GB,64bit 数据速率 2400Mbps;PL 端 1GB DDR4,64bit 数据速率2400Mbps



    支持 XILINX VITIS-AI DPU

    AI 识别检测,深度计算学习

    智能识别检测、图像视频处理、安防监控、机器视觉、火灾监测、交通安全、智慧工地、智慧酒店、智慧农业、物联网

    车辆识别

    红外车辆识别


    行人识别

    室内人物识别

    火灾检测

    安全帽检测

    混凝土缺陷检测

    PCB缺陷检测

    丰富的扩展接口

    多领域开发 高速传输

    深度学习、AI 计算、视频处理、高速数据传输处理等



    采用核心板加扩展板的模式,方便用户对核心板的二次开发利用。

    丰富的外围接口:1 个 FMC LPC 接口、2 路 SFP 光纤接口、HDMI 输入输出各 1 路、1 路 NVME M.2 接口、1 路 DP 接口、1 个 MIPI 摄像头接口、4 个 USB3.0 接口、2 路千兆以太网接口、2 路 UART 串口接口、1 路 SD 卡接口、2 路 CAN 总线接口,2 路 RS485 接口、支持 AI 智能、云计算、深度学习、网络通信、高速数据传输、视频图像处理和工业控制等多领域应用


    智能识别、医疗安防、车载数码、工业控制、智能电网

    摄像头采集系统 视频图像采集处理

    MIPI 摄像头模块上机展示图

    MIPI 摄像头模块 AN5641 进行视频采集,通过开发板的 Mini DP 接口显示到显示器上


    数据采集展示

    信号数据采集系统

    AN9767 / AN706 模块上机展示图

    *信号源输出的信号连接到 AN9767 模块通过示波器显示波形信号
    *信号源输出的信号连接到 AN706 模块,运行系统进行波形数据绘制,通过开发板的 mini DP 接口显示到显示器

    所有出售产品主体保修期为 12 个月,其中 FPGA 芯片、液晶屏为易损件,不在保修范围内。


    所有配件及赠品不在保修范围内。
