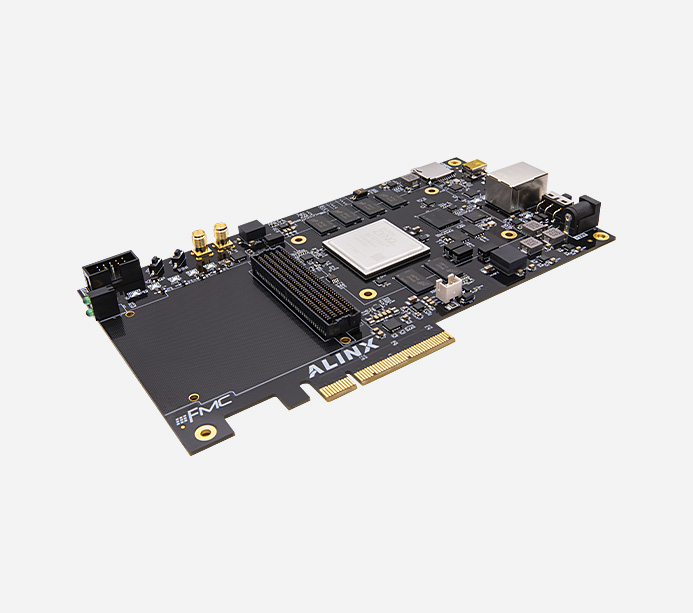

XILINX ZYNQ-7000 PCIe HPC FPGA 开发板 XC7Z100

XC7Z100

  • 产品型号

    AX7450
  • 产地

    上海
  • 价格

    ¥12999.00

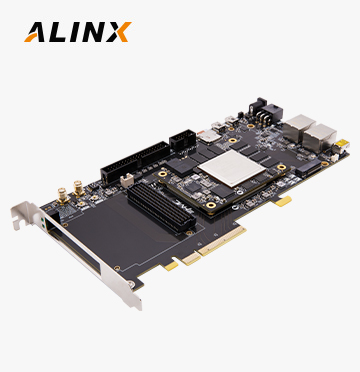

产品推荐

Xilinx Zynq 7000 FPGA开发板

PCIe x8 接槽、FMC HPC扩展 、千兆以太网 等丰富接口

适用于高速数据传输交换、数据处理存储、视频传输处理、 以太网通信、以及工业控制等



功能接口

·开发板


产品参数

核心板主要参数

开发板

AX7450

FPGA型号

XC7Z100-2FFG900

内核CPU

双核ARM Cortex-A9 主频800MHz

PL 端内存

2GB DDR3,数据速率1600Mbps,64bit

PS 端内存

1GB DDR3,数据速率1066Mbps,32bit

收发器

16路,支持 PCIE Gen2x8

速度等级

-2

工作温度

-40°C~85°C

查找表

277,400

触发器

554,800

EMMC FLASH

8GB

芯片级别

工业级

逻辑单元数量

444k

乘法器

2020(18x25MACCs)

Block RAM

26.5Mbit

QSPI FLASH

512MBit

功能和接口

DDR3

PS 端2片512MB DDR3,共1GB,32bit总线,可作为 ZYNQ 芯片数据缓存,操作系统运行内存 PL 端4片512MB DDR3,共2GBDDR3,64bit总线, 可作为 FPGA 的数据存储,图像分析缓存,数据处理

QSPI Flash

2片256Mbit QSPI FLASH, 可用作 FPGA 用户数据存储

EMMC Flash

PS端挂载1片8GB eMMC FLASH存储芯片,用户存储 操作系统文件或者其他用户数据

PCIe 接口

支持PCI Express 2.0标准,提供标准的PCIe x8高速数 据传输接口,单通道通信速率可高达5GBaud

以太网接口

1路千兆以太网RJ-45接口, 进行以太网数据交换

JTAG口

1路JTAG 调试接口,对 ZYNQ 系统进行调试和下载

USB 2.0接口

1路USB 2.0接口,PC或USB设备的OTG通信

USB Uart

1路USB Uart接口,用于和电脑通信,方便用户调试

TF 卡座

1路 TF 卡座,用于存储操作系统镜像和文件系统

晶振

1个 33.333Mhz 有源晶振,给 PS 系统提供稳定时钟源
1个 50MHz 的有源晶振,为 PL 逻辑提供额外的时钟
1个可编程时钟芯片给 GTX 提供时钟源,为PCIE,光纤 和 DDR 工作提供参考时钟。

SMA口

2路SMA接口,连接外部触发信号或者时钟信

LED

1个电源指示灯,1个DONE指示灯,4个用户调试 LED灯, 1个前面板双色LED灯

按键

2个按键,1个复位按键,1个PL用户按键

FMC 扩展口

1 个标准的 FMC HPC扩展口,可外接 XILINX 或者 ALINX各种 FMC 模块(HDMI输入输出模块,双目摄像 头模块,高速 AD 模块)。FMC扩展口包含84对差分 IO信号和8路高速GTX收发信号

电源参数

输入电压

+12V 电压输入

供电

12V/3A供电

输入电流

3A 最大电流保护




包装清单

FPGA开发板

1块

散热风扇

1个

下载器

1套

TF卡

1个

12V 电源

1个

读卡器

1个

Mini USB 线

2根




结构尺寸

尺寸大小

扩展板190.2mm x 106.6mm

叠层数量

扩展板4层 PCB板设计





XILINX/ALINX FMC 模块

标准FMC HPC接口

84对差分IO信号和8路高速GTX收发信号
