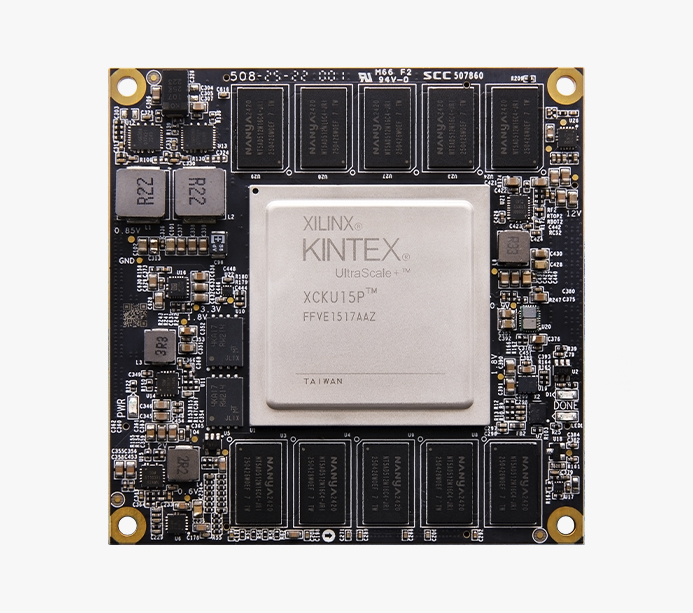

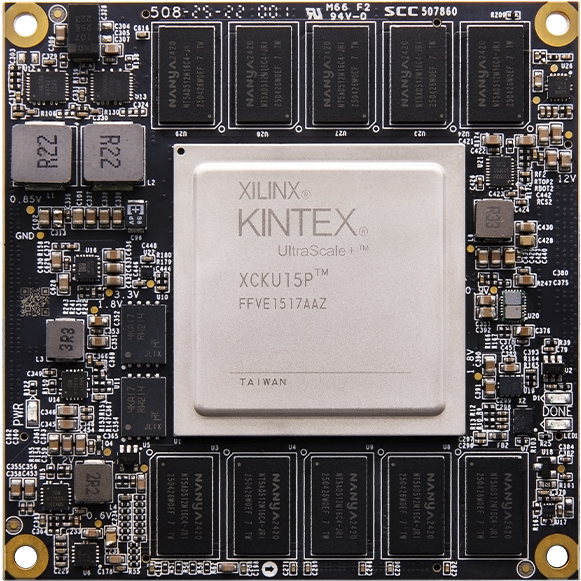

Xilinx Kintex UltraScale+ FPGA 核心板 SOM PCIE3.0 GTY XCKU15P ACKU15-D

XCKU15P

  • 产品型号

    ACKU15-D V1.0
  • 产地

    上海
  • 价格

    ¥20999.00

产品推荐



Xilinx Kintex UltraScale+ FPGA 高端核心板

10GB DDR4 超大容量内存、GTY 28Gb/s x24 收发器、GTH 16Gb/s x32 收发器

采用 16nm 工艺 Kintex UltraScale+ 器件,与 7  系列 FPGA 相比,功耗锐降 60%;GTY 28Gb/s x24, GTH 16Gb/s x32 收发器及 100G Ethernet,为需要高端功能的应用提供了经济高效的解决方案。是无线 MIMO 技术、PON 接入、Nx100G 有线网络、数据中心网络和存储加速、视频图像处理、半导体、工业控制、机器视觉、物联网以及医疗成像等应用的理想选择

  • ·1,143K

    Logic Cells

  • ·1,045K

    Flip-Flops

  • ·522K

    LUTs

  • ·24x 28.21 Gb/s

    GTY 收发器

  • · 32x 16.3 Gb/s

    GTH 收发器

  • ·10GB DDR4

    大容量高速内存

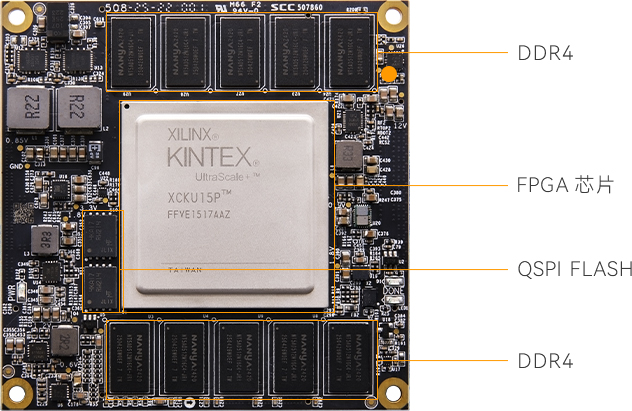

    功能接口

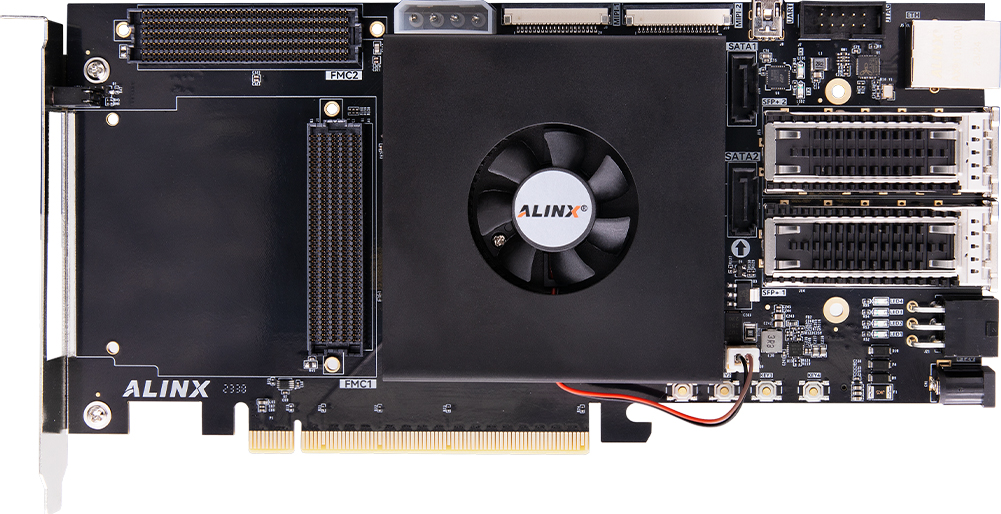

    ·对应开发板



    *了解对应开发板,点击查看详情 >>



    产品参数

    核心板参数

    核心板型号

    ACKU15-D

    芯片型号

    XCKU15P-2FFVE1517I

    工作温度

    工业级, -40°C~85°C

    内存

    10GB DDR4, 80bit

    QSPI FLASH

    128MB

    System Logic Cells

    1143K

    CLB Flip-Flops

    1045K

    CLB LUTs

    523K

    Max. Distributed RAM

    9.8Mb

    Total Block RAM

    34.6Mb

    UltraRAM

    36Mb

    Clock Mgmt Tiles

    11

    DSP Slices

    1,968

    PCIe Gen3 x16

    5

    GTY 28.21Gbps

    24

    GTH 16.3Gbps

    32

    150G Interlaken

    4

    100G Ethernet

    4

    HD IOs

    88

    HP IOs

    122

    电源参数

    输入电压

    +12V,通过连接底板供电

    包装清单

    核心板

    1 块

    结构尺寸

    尺寸大小

    80x 80mm

    叠层数量

    核心板 18 层 PCB 板设计

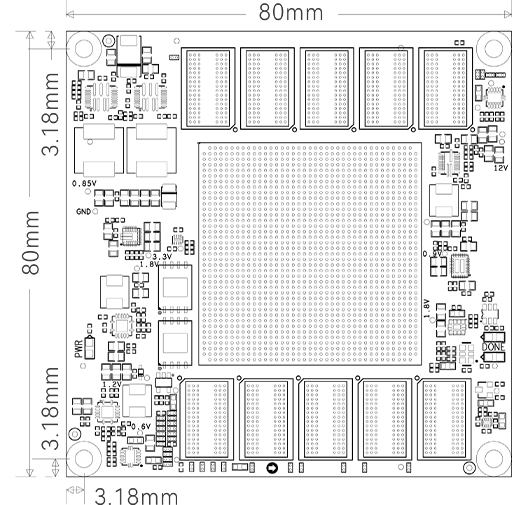

    核心板结构尺寸图

    快速上手

    提供资料,方便二次开发

    缩短开发学习时间




    提供原理图 (.pdf)、PCB 结构图 (.pdf)、封装、参考设计等,方便二次开发

    应用领域


    网络通信


    数据中心网络和存储加速


    医疗成像


    工业自动化


    视频图像处理


    物联网


    半导体 ATE


    机器视觉

    所有出售产品主体保修期为 12 个月,其中 FPGA 芯片、液晶屏为易损件,不在保修范围内。

    所有配件及赠品不在保修范围内。
