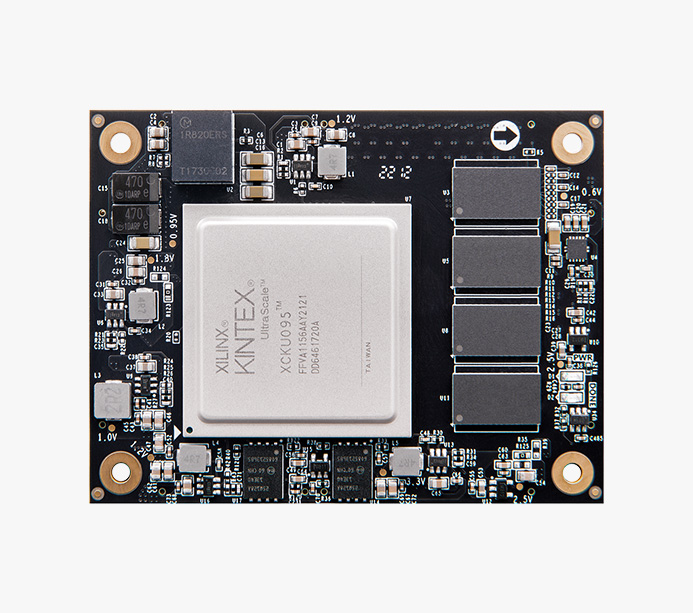

ALINX AMD Kintex UltraScale FPGA核心板 KU095 XCKU095 ACKU095

芯片型号

XCKU095-1FFVA1156I

芯片级别

速度等级 -2，工业级 , -40° C ~ 85° C

内存

4GB DDR4，64bit

Logic Cells

1,176K

CLB LUTs

537K

CLB Flip-Flops

1075K

Max. Distributed RAM

4,800Kb

Clock Mgmt Tiles (CMTs)

16

Total Block RAM

59.1Mb

DSP Slices

768

收发器

20x 16.3Gbps

PCI Express

PCIe Gen3 x8

HR I/O

52

HP I/O

255

DDR4

4 片 1GB DDR4 共 4GB

QSPI Flash

2  片 16MB QSPI FLASH，可用作 FPGA 用户数据的存储

晶振

1 个 200MHz 差分时钟源，为 FPGA 提供系统时钟

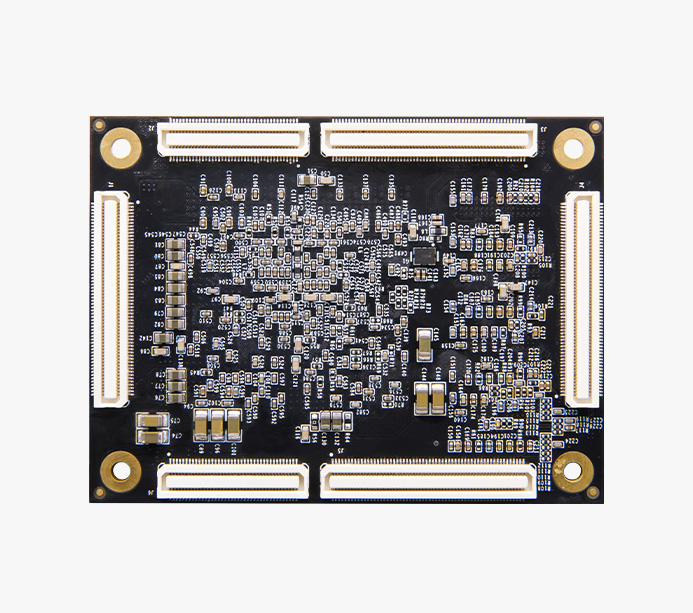

连接器

4 个 120Pin+ 2 个 80pin 的板间连接器和底板连接

IO

6 个板对板连接器扩展出了 359 个 IO，其中 104 个 IO 电平是 3.3V，其它 BANK 的 IO 都是 1.8V。另外扩展出 20 对高速收发器 GTH 接口

LED 灯

1 个电源指示灯，1 个 DONE 配置指示灯

输入电压

+12V 电压输入

供电

12V/3A 供电

输入电流

3A 最大电流保护

开发板

1 块

散热风扇

1 个

尺寸大小

80mmx 60mmx 9.7mm

叠层数量

采用 18 层 PCB 板设计，预留独立电源层和 GND 层
