自适应射频无线电开发平台 Zynq UltraScale+ RFSoC FPGA 开发板 XCZU49DR 雷达通信

XCZU49DR

  • 产品型号

    AXRF49

产品推荐


垂直行业解决方案板卡

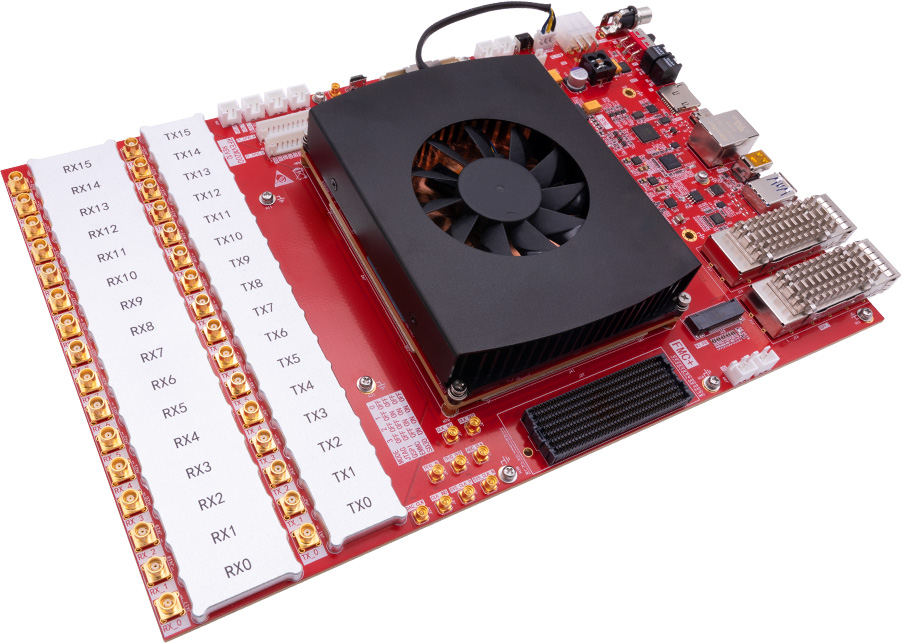

自适应射频无线电开发平台

AXRF49 采用 AMD 公司的 RFSoC Gen3 系列 ZU49DR 主芯片,支持 16 路14 位 RF-ADC 输入,最大采样率可达 2.5GSPS,16 路 14 位 RF-DAC 输出,最高采样率可达 9.85GSPS

  • ·930K

    Logic Cells

  • ·425K

    LUTs

  • ·4272

    DSP Slices

  • ·9.85GSPS

    16 路 14bit DAC

  • ·2.5GSPS

    16 路 14bit ADC

  • ·2x 100G 光口

    高速数据传输性能

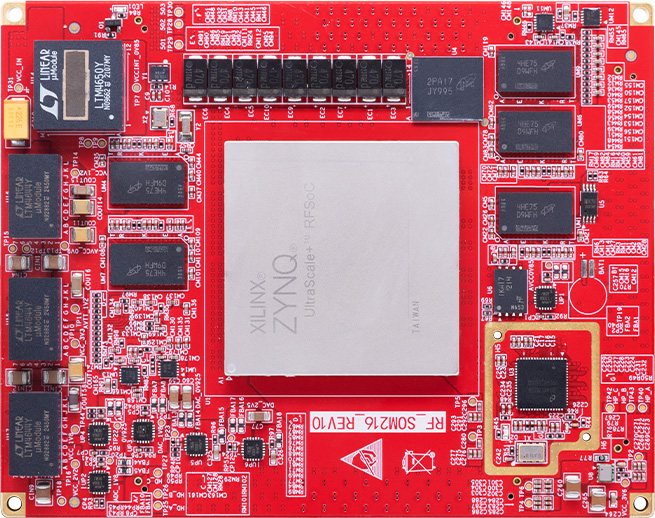

核心板硬件架构

面向单芯片无线电的完整 SoC

芯片采用 ‌Zynq UltraScale+ XCZU49DR FPGA‌ 芯片,集成 Quad ARM Cortex-A53 和 Dual ARM Cortex-R5F 处理器,支持实时操作系统 (RTOS)与 Linux 并行运行‌

  • ·5G

    PS 端 DDR4

  • ·5G

    PL 端 DDR4

  • ·128MB

    QSPI FLASH

  • ·8GB

    eMMC FLASH

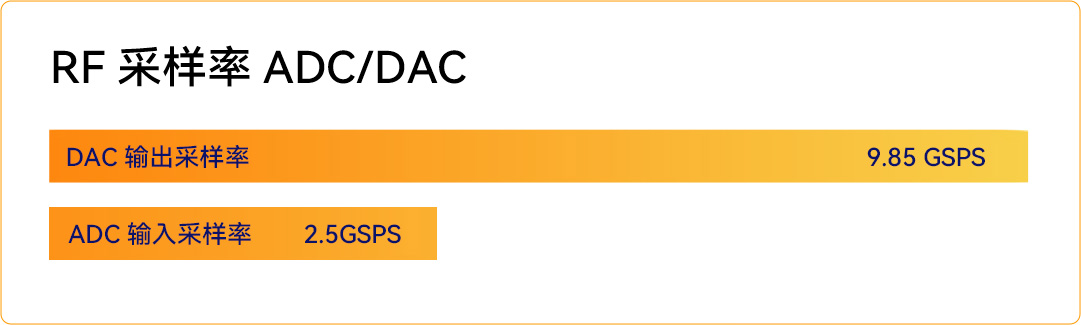

高性能高 RF 采样率 ADC/DAC

满足更大的系统应用需求

AXRF49 支持 16 路 14 位 ADC 2.5GSPS 输入,16 路 14 位 DAC 9.85GSPS 输出,单端信号输入输出,通过巴伦器件进行差分单端互转功能,完成对数据的发送和接收,并且 VCM 信号也引出至 TP,方便用户调节共模电压



单芯片自适应射频平台

面向单芯片无线电的完整 SoC

AXRF49 是一个功能强大的单芯片适应性无线电平台,可提供高达 6GHz 的直接射频采样,具有多元素处理系统: FPGA、实时双核 ARM 和四核 ARM,能够采样和处理射频信号


主要特性:
01.自适应单芯片无线电平台
02.将射频设计转移到数字领域
03.针对不同需求和新兴标准的可编程逻辑
04.与分立解决方案相比,减少 PCB 面积
05.面向未来的综合解决方案
06.扩展毫米波接口和多频段支持
07.频段覆盖 6GHz 以下,射频直接采样模式
08.支持 1x~40x 的插值/抽取系数
09.板载 M.2 高速硬盘接口
10.提供 FMC+ 扩展能力

2 路 100G 光纤接口

高带宽+低延迟+多协议融合

  • ·超高带宽能力

  • ·低延迟传输

  • ·长距离传输

  • ·抗干扰性强

  • ·多协议兼容

  • ·未来可升级性

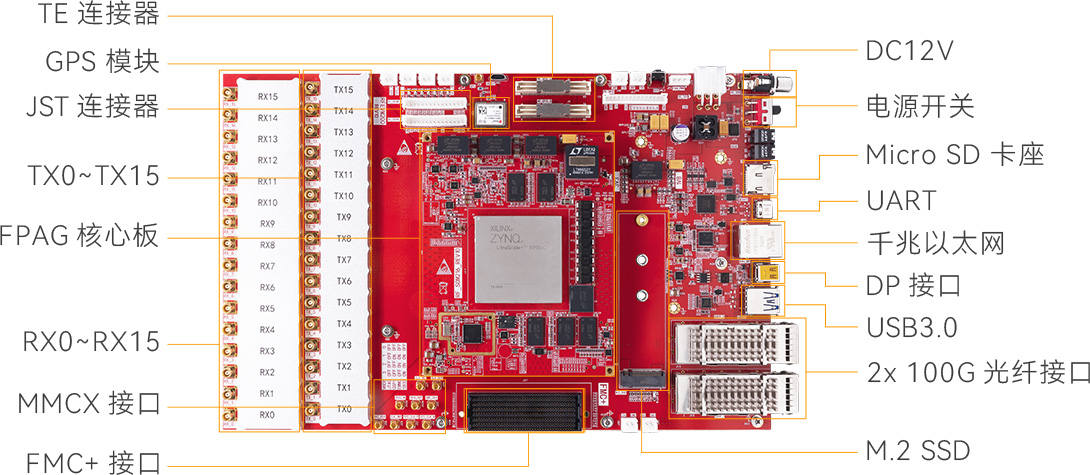

功能接口

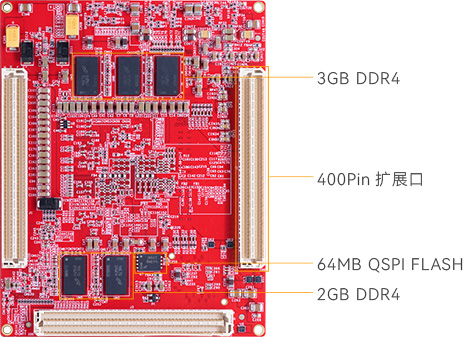

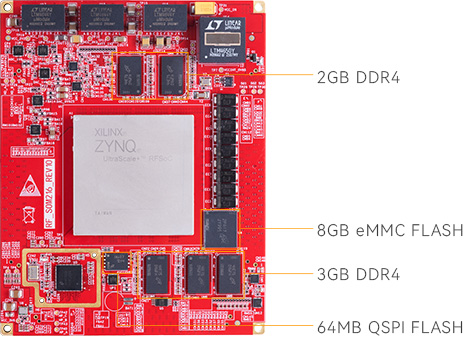

·核心板



*点击上方图片查看核心板详情>>

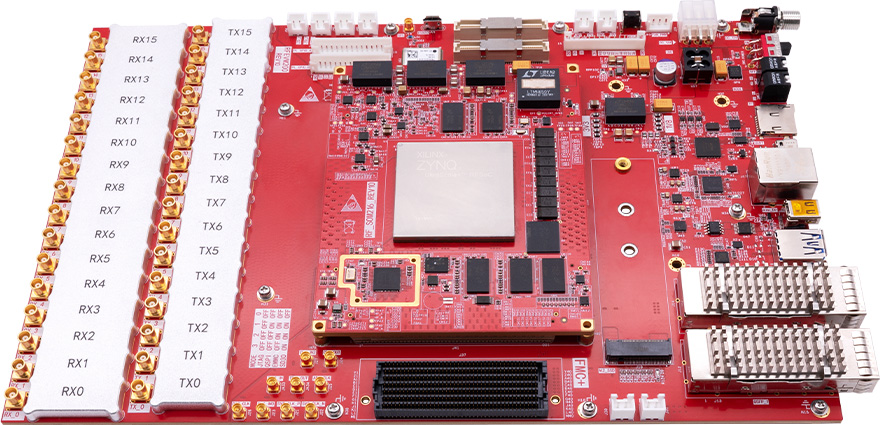

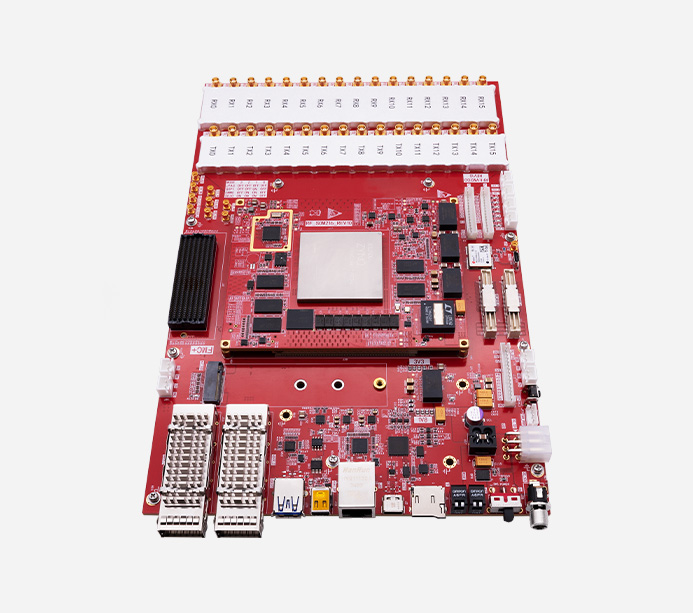

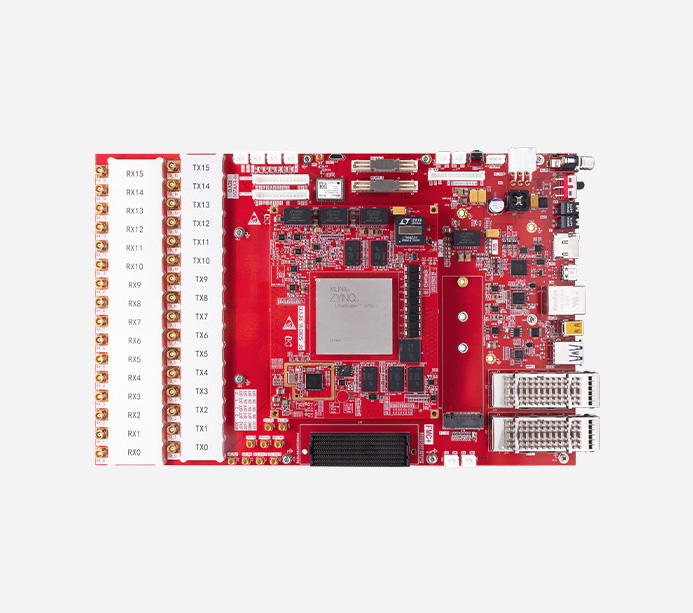

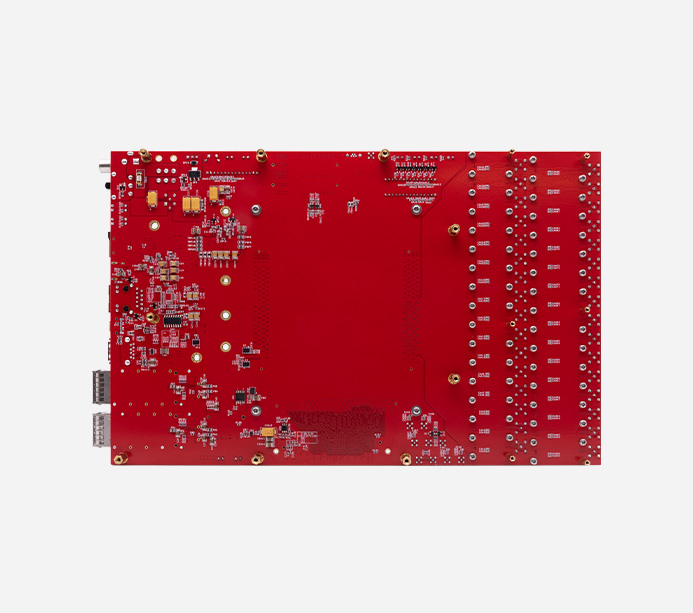

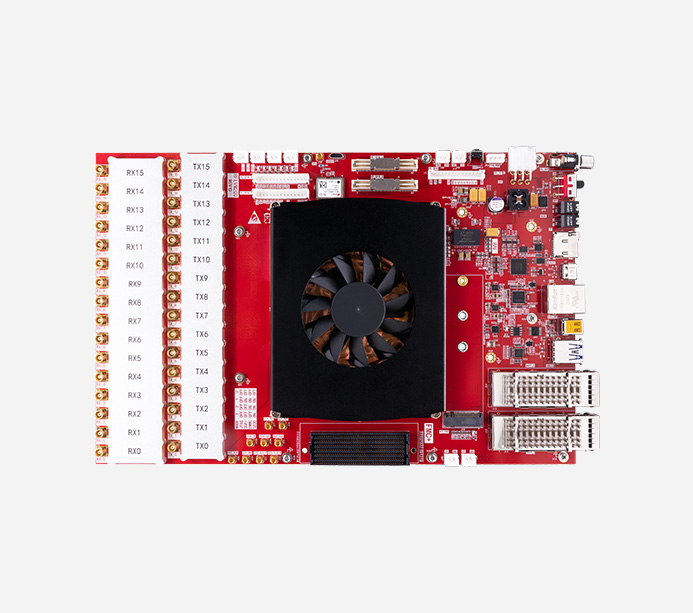

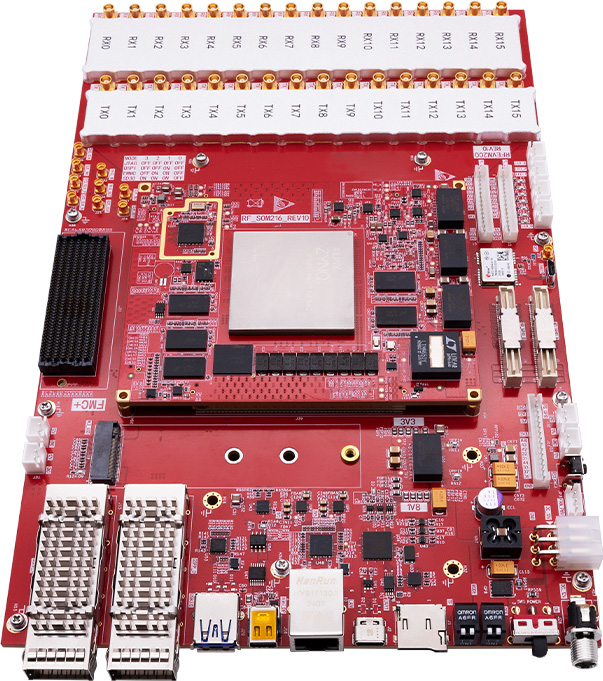

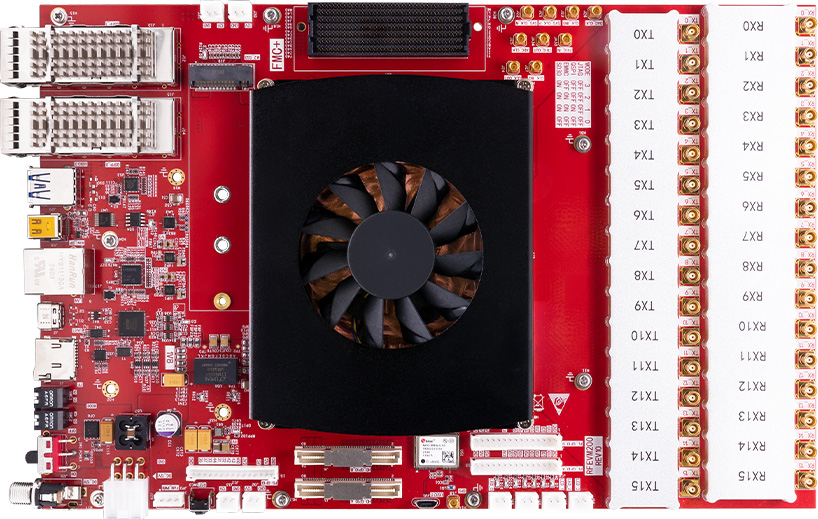

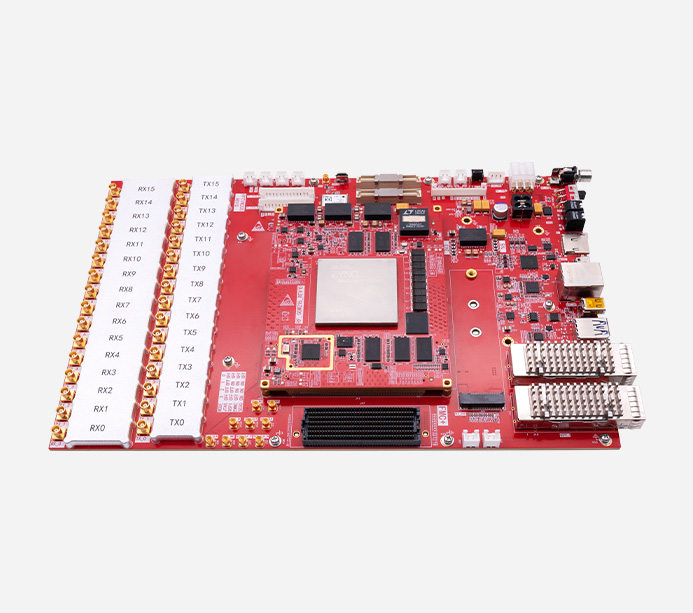

·开发板


产品参数


核心板主要参数

核心板

ACRF49

FPGA 型号

XCZU49DR-2FFVF1760

内核 CPU

Quad-core ARM Cortex-A53
Dual-core ARM Cortex-R5F

内存

PS 端 DDR4 5GB ECC
PL 端 DDR4 5GB

QSPI Flash

128MB

eMMC Flash

8GB

14 bit 2.5GSPS RF-ADC

16

14 bit 9.85GSPS RF-DAC

16

Decimation/ interpolation

1x, 2x, 3x, 4x, 5x, 6x, 8x, 10x, 12x, 16x, 20x, 24x, 40x

GTY / GTR

PL 端 GTY 16x/PS 端 GTR 4x

System Logic Cell

930K

CLB LUTs

425K

Max.Dist.RAM

13.0Mb

Total Block RAM

38.0Mb

UltraRAM

22.5Mb

DSP Slices

4272

PCIe Gen4 x8

1

功能和接口

光纤接口

2 路 QSFP28 光纤接口,支持100G和40G模式

显示接口

1 路miniDP接口,用于外接显示设备

M.2 接口

1 路标准 NVME M.2 接口,接 M.2 SSD 固态硬盘(需要用户购买)

USB3.0 接口

1 路 USB3.0 接口,用于连接外部的 USB 外设

千兆以太网接口

1 路千兆以太网接口,和电脑或其它网络设备进行以太网数据交换

调试接口

Type-C 标准的 JTAG&UART 接口,用于 FPGA 程序的下载和调试

GPS

载板配有GPS模块NEO-M8N,具有卓越的定位精度和灵敏度

FMC+接口

1个FMC+的扩展口,可以外接ALINX或者其他的FMC/FMC+模块

EEPROM

1 片 IIC 接口的 EEPROM AT24CM01

SD 卡座

1 路 Micro SD 卡座,支持 SD 模式和 SPI 模式

RTC 实时时钟

1 路内置的 RTC 实时时钟

LED 灯

4 个用户 LED 灯

按键

1 个复位按键

扩展 IO

1 个 FMC+ 接口,提供 8 组 32.75G 的 GTY 和 130 个 Os
2 个高速 GPIO 扩展接口,提供 48 个 PLIOs
2 个低速 GPIO 扩展接口,提供 15 个 PLIOS
1 个 MIO 扩展接口,提供 8 个 PSMIOs

电源参数

输入电压

+12V 电压输入

包装清单

FPGA 开发板

1台

SMA 直通电缆

1条

MCX-SMA 射频线

1条

MMCX-SMA 射频线

1条

电源

1个

USB3.0 调试线缆

1条

读卡器

1根

TF卡

1个

网线

1 个

资料 CD

1个

结构尺寸

尺寸大小

核心板 115mmx85mm,扩展板 254mmx180.34mm

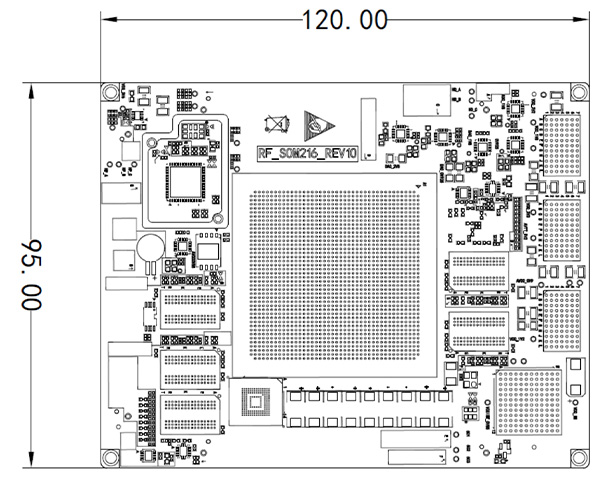

核心板结构尺寸图

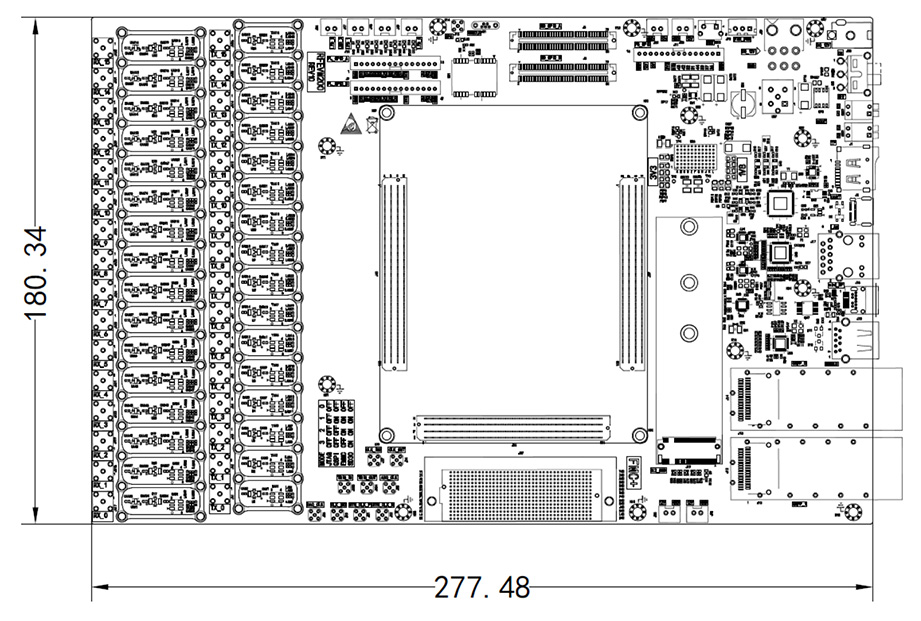

扩展板结构尺寸图

应用领域


5G 及 LTE 无线技术

通过 Zynq RFSoC,无线基础设施制造商可实现显著的占板面积及功耗减少,这对 Massive MIMO 部署至关重要。



远程 PHY 支持有线电视接入

Zynq UltraScale+ RFSoC 可帮助有线电视接入多服务运营商 (MSO) 通过远程 PHY 节点将 PHY层处理移至离家更近的地方,从而可提高网络容量。





相控阵雷达/数字阵雷达

作为面向可扩展、多功能、相控阵雷达的单芯片 TRX 解决方案,Zynq UltraScale+ RFSoC 能够在预警场景下实现低时延收发,获得最佳响应时间。



测试与测量

设计人员可通过在 Zynq UltraScale+ RFSoC 中使用直接 RF 采样、高灵活、可重构逻辑及软件可编程性,为信号生成和信号分析构建高速度的多功能仪器。





卫星通信

设计人员可通过在 Zynq UltraScale+ RFSoC 中使用直接 RF 采样、高灵活、可重构逻辑及软件可编程性,为信号生成和信号分析构建高速度的多功能仪器。
