XILINX zynq7100 7000 FPGA开发板 PCIE 光纤 HDMI XC7Z045 AX7Z045

XC7Z045

  • 产品型号

    AX7Z045
  • 产地

    上海
  • 价格

    ¥6199.00

产品推荐




Xilinx Zynq 7000 SoC FPGA 开发板

高速光纤通信传输、PCIe 高速读写、HDMI 视频输入输出

适用于 PCIe、视频图像处理、光纤/以太网通信等

  • ·ARM 处理器

    双核 ARM CORTEX-A9

  • ·DDR3 内存

    PL 端 1GB+ PS 端 1GB

  • ·接口功能丰富

    PCIe 2.0、光纤、千兆以太网、HDMI输入输出、MIPI摄像头等接口

  • ·FLASH存储

    8GB eMMC FLASH,64MB QSPI FLASH


技术支持

Linux内核:petalinux 4.9.0-Xilinx-v2017.4开发板所有配套资料均通过百度网盘提供,购买后,请联系客服索取

基础实验
 01. ZYNQ 简介
 02. Vivado 开发环境
 03. 开发板硬件介绍
 04. Verilog 基础模块介绍
 05. PL 的 "Hello World" LED
 06. Vivado下 PLL 实验
 07. FPGA 片内 RAM 读写测试
 08. FPGA 片内 ROM 测试
 09. FPGA 片内 FIFO 读写测试
 10. Vivado 下按键实验
 11. 按键消抖实验
 12. PWM 呼吸灯实验
 13. RS232 实验
 14. RS422 实验


15. RS485 实验
16. PL 端 DDR3 读写测试
17. GTX 收发器误码率测试 IBERT
18. HDMI 输出实验
19. HDMI 直通 ILA 调试实验
20. HDMI 字符显示实验
21. 7 寸液晶屏显示实验
22. AD7606 多通道波形显示
23. AD9238 双通道波形显示
24. AD / DA 测试实验
25. AD9767 双通道正弦波显示
26. GTX 光纤数据通信
27. GTX 光纤视频图像传输

SDK 实验
 01. 体验 ARM,裸机输出“ Hello World ”
 02. PS 定时器中断实验
 03. PS 端 EMIO 的使用
 04. PL 端 AXI GPIO 的使用
 05. 以太网实验( LWIP )
 06. 自定义IP实验
 07. PS 端 UART 读写控制
 08. XADC 的使用
 09. 双核 AMP 的使用
 10. ZYNQ下 使用 Free RTOS
 11. PL 读写 PS 端 DDR 数据
 12. BRAM 实现 PS 与 PL 数据交互
 13. 使用 VDMA 驱动 HDMI 显示
 14. DMA 环通测试
 15. DMA 使用之 DAC 波形发生器 (AN108)
 16. DMA 使用之 ADC 示波器 AN108
 17. DMA 使用之 ADC 示波器 AN9238
 18. DMA 使用之 ADC 示波器 AN706
 19. AN108 模块 ADC 的 ScatterGather DMA 使用


20. AN9767 模块 DA C的 Scatter Gather DMA 使用
21. OV5640 摄像头采集显示一
22. OV5640 摄像头采集显示二
23. 双目摄像头以太网传输
24. SD 卡读写操作 BMP 图片显示
25. SD 卡读写操作摄像头抓拍
26. AN5641 模块的MIPI采集显示
27. 音频模块 AN831 录音播放
28. 7 寸触摸屏模块的显示
29. 7 寸触摸屏 GUI 及触摸控制
30. AN108 ADC 采集以太网传输
31. AN9238 ADC 采集以太网传输
32. AN706 ADC 采集以太网传输
33. UDP / TCP 远程更新 QSPI Flash
34. PCIe 测试
35. PCIe 传输视频到 HDMI 显示
36. HDMI 视频输入到 PCIe 捕捉 显示
37. Linux 下开发 PCIe

HLS 实验
 01. 初识 HLS
 02. 状态指示 led
 03. 浮点协处理
 04. 视频彩条输出
 05. 视频帧缓存管理
 06. 视频图像缩放叠加


 07. 视频字符叠加
 08. 图像对比度调整
 09. 摄像头自动聚焦
 10. 边缘检测
 11. 角点检测 FAST
 12. 快速傅里叶变换 FFT

Linux 实验
 01. 安装虚拟机和 Ubuntu 系统
 02. Ubuntu 安装 Linux 版 Vivado 软件
 03. Petalinux 工具安装
 04. NFS 服务软件安装
 05. Petalinux 定制 Linux 系统
 06. 使用 SDK 开发 Linux 程序
 07. Linux 下 GPIO 实验
 08. Petalinux 下的 HDMI 显示
 09. 使用 Debian 8 桌面系统
 10. 制作 QSPI Flash 启动 Linux


 11. QSPI 和 eMMC 启动 Linux
 12. QT 在 ZYNQ 上应用
 13. OpenCV 应用 USB 摄像头显示
 14. 双目摄像头模块 Open CV 显示
 15. 触摸屏模块应用
 16. AXI DMA 读写测试
 17. AN9238 的 DMA ADC 波形显示
 18. AN706 的 DMA ADC 波形显示
 19. 自动运行 petalinux 应用程序
 20. 附录: Linux 常用命令


产品套餐




开发板

AN9767 套餐

AN706 套餐

AN9238 套餐

视频套餐

豪华套餐

开发板

下载器





AN9767





AN706





AN9238





双目摄像头





7 寸屏






套餐配套模块,点击了解更多


AN9767 双通道 DA 模块


AN706 8 通道 AD 模块


AN9238 双通道 AD 模块


 AN5642 双目摄像头模块


 7 寸屏模块


功能接口

·核心板



点击上方图片查看核心板详情>>

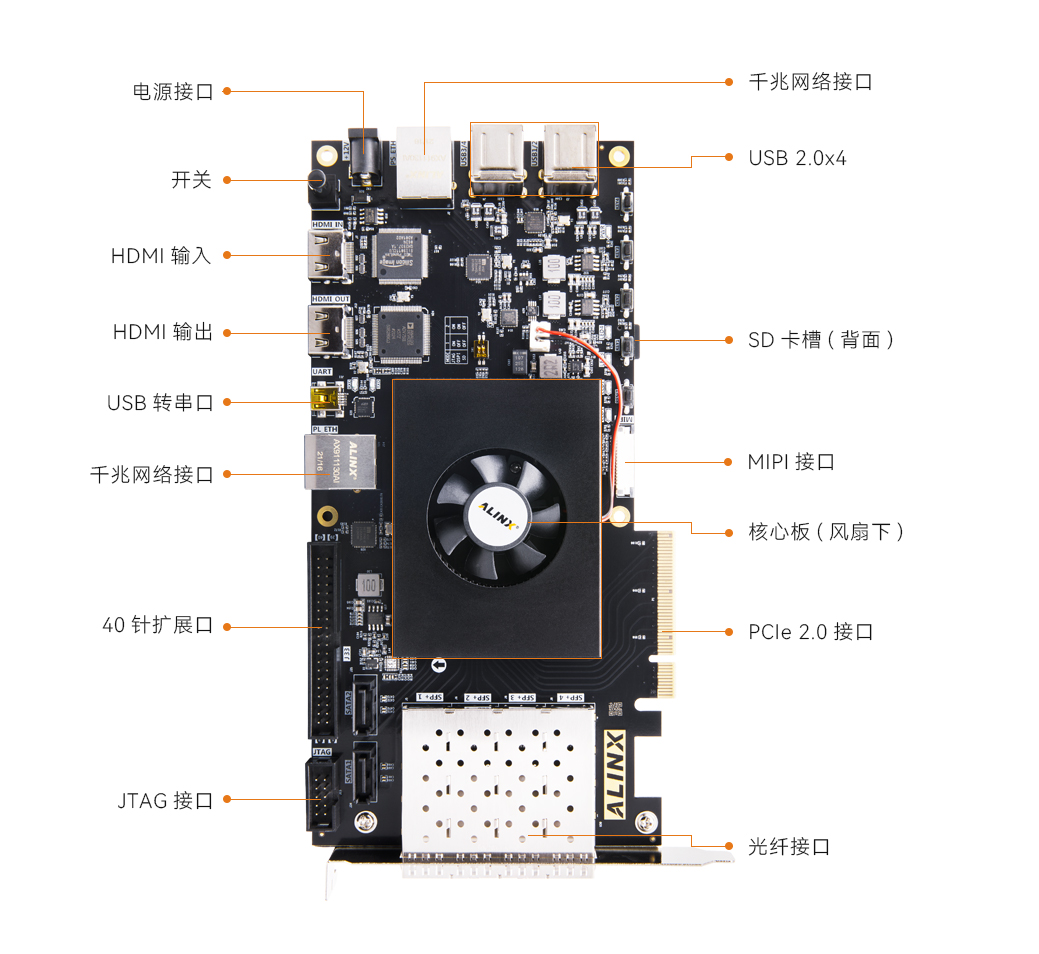

·开发板


产品参数

核心板主要参数

开发板

AX7Z045

FPGA 型号

XC7Z045-2FFG900I

内核 CPU

双核 ARM Cortex-A9,主频 800MHz

PL 端内存

1GB DDR3,数据速率 1600Mbps

PS 端内存

1GB DDR3,数据速率 1066Mbps

速度等级

-2

芯片级别

工业级

工作温度

-40°C~85°C

逻辑单元数量

350k

查找表

218,600

触发器

437,200

Total Block RAM

19.2Mb

DSP Slices

900

PCI Express

PCIe Gen2 x8

GTX 10Gbps

16

IOs

188

MIOs

37

可调电压 IO

140

功能和接口

DDR3

4 片 512MB DDR3 共 2GB,32bit 总线,数据速率 1066Mbps

QSPI Flash

2 片 32MB QSPI FLASH 共 64MB,用作 FPGA 用户数据存储

EMMC Flash

8GB,在 ZYNQ 系统使用中,可以作为系统大容量的存储设备

收发器

16 路 GTX,每路高达 10.3125Gb/s,适合光纤和 PCIe 数据通信

光纤接口

4 路 SFP 高速光纤接口,每路的光纤数据通信接收和发送的速度高达 10.3125Gbps

PCIe 2.0 接口

PCIe 2.0 x8 高速数据传输接口,单通道通信速率高达 5Gb/s

以太网接口

2 路 1000M 以太网 RJ-45 接口,进行以太网数据交换

JTAG 口

10 针标准的 JTAG 口,用于 FPGA 程序的下载和调试

HDMI 输入输出

HDMI 视频输入输出接口各 1 路,最高支持 1080P@60 Hz输入输出,支持 3D 输出,不同格式的数据输入

USB 2.0 接口

4 路 USB 2.0 接口,可连接鼠标、键盘等 USB 外设

USB 转串口

1 路 USB Uart 接口,用于和电脑通信,用户调试

晶振

1 个单端 33.3333MH z晶振提供给 PS 系统
1 个差分 200MHz 晶振提供给 PL 逻辑 DDR 参考时钟
1 个差分 125MHz 晶振提供给 GTX 收发器参考时钟

SD 卡座

1 路 Micro SD 卡座,存储操作系统镜像和文件系统

LED

9  个 LED 灯, 核心板上 2 个,底板上 7 个

按键

5 个按键,1 个复位按键, 4 个 PL 用户按键

40 针扩展口

预留 1 个 40 针 2.54mm 间距的扩展口,外接 ALINX 各种模块( 双目摄像头,TFT LCD 屏,高速 AD 模块等 ) 扩展口包含 5V 电源 1 路,3.3V 电源 2 路,地 3 路,IO 口 34 路

电源参数

输入电压

+12V 电压输入

供电

12V/3A 供电

输入电流

3A 最大电流保护




包装清单

FPGA 开发板

1 块

USB 下载器

1 个

Mini USB 线

1 根

散热风扇

1 个

12V 电源

1 个

读卡器

1 个

TF 卡

1 个

 PCIe 挡板

1 个

结构尺寸

尺寸大小

核心板 80mmx 60mm,扩展板 235mmx 110mm

叠层数量

核心板 12 层 PCB 板设计




高速光纤视频传输

4 路 SFP 高速光纤接口

工业以太网、多路视频传输、多路网络和光纤通信及高速数据传输交换



每路的光纤数据通信接收和发送的速度高达 10Gb/s


光纤收发器通信眼图

支持 PCIe 2.0 标准

PCIE 高速数据传输

满足各种 PCIe 高速数据传输、视频图像处理需求


PCIe 读写速度测试


HDMI 视频输入到 PCIe 捕捉显示

工业级核心板

工作温度 -40℃ ~ 80℃

通过高低温测试,FPGA 芯片内部温度 -40℃ ~ 80℃


双目摄像头模块采集

视频图像数据处理识别

安防、视频图像采集传输、数据处理、人像识别


7 寸电容屏模块实验

触摸电容屏 UGUI 实验

进行系统界面开发管理


数据采集展示

信号数据采集系统

AN9767 / AN706 模块上机展示图

*信号源输出的信号连接到 AN9767 模块通过示波器显示波形信号
*信号源输出的信号连接到 AN706 模块,运行系统进行波形数据绘制,通过开发板的 HDMI 接口显示到显示器
