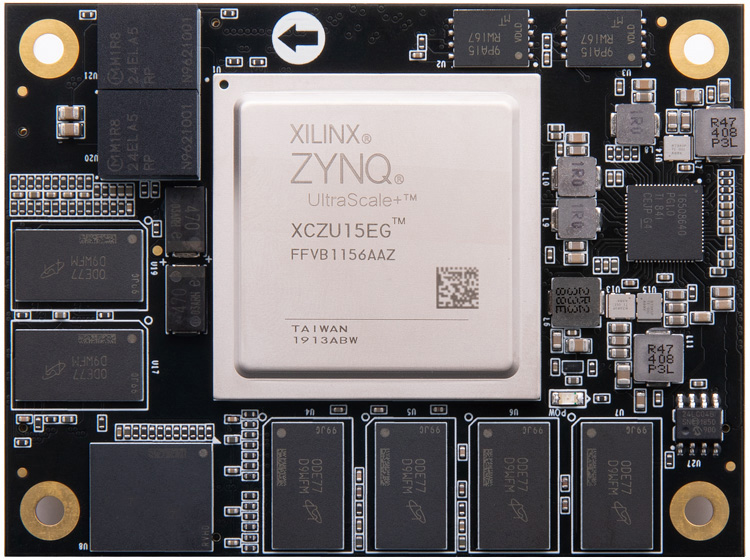

Xilinx Zynq UltraScale+ MPSoC SOM AI FPGA Core Board XCZU15EG

XCZU15EG

Model
ACU15EG
Email
David.ding@alinx.com
Temperature class
-40℃~85℃
Ean
6971390278833
Price
$ 1585

Details
Download
Service

Xilinx Zynq UltraScale + MPSoC FPGA 高端核心板

四核 ARM Cortex-A53 与双核 Cortex-R5 实时处理器

满足 5G 无线基础架构、高速数据交换存储、工业控制、 AI 智能、云计算、4K 视频传输处理以及航空航天应用

·ARM 处理器
四核 ARM CORTEX-A53 + 双核 ARM CORTEX-R5
·GPU 图形处理器
Mali™-400 MP2 GPU

·6GB DDR4
PS 端 4GB DDR4，PL 端 2GB DDR4
·FLASH 存储
8GB eMMC FLASH，64MB QSPI FLASH

功能接口

对应开发板

·AXU15EG

*了解对应开发板，点击查看详情>>

产品参数

核心板主要参数

核心板

ACU15EG

FPGA 型号

XCZU15EG-2FFVB1156I

芯片 CPU

4 x ARM Cortex-A53, 1.333GHz，双核 Cortex™-R5, 533MHz

芯片 GPU

Mali™-400 MP2

核心板内存

PS 端 DDR4 4GB，64bit，2400Mbps
PL 端 DDR4 2GB，32bit，2400Mbps

PS 端高速连接

PCIe Gen2 x4，2x USB3.0，SATA 3.1，DisplayPort，4x Tri-mode Gigabit Ether net

PS 端一般连接

2x USB 2.0，2x SD/SDIO，2x UART，2x CAN 2.0B，2x I2C，2 x SPI，4x 32b GPIO

PL 端 GTH

12.5Gb/s x16

芯片级别

工业级

芯片工作温度

-40°c~85°c

速度等级

-2

逻辑单元

747K

触发器

682K

查找表

341K

全局时钟

DSP Slices

3528

MAX.DISTRIBU-TED RAM

11.3Mb

BLOCK RAM

26.2Mb

ULTRARAM

31.5

EMMC FLASH

8GB

QSPI FLASH

64MB

HP I/O

96 个

HD I/O

66 个

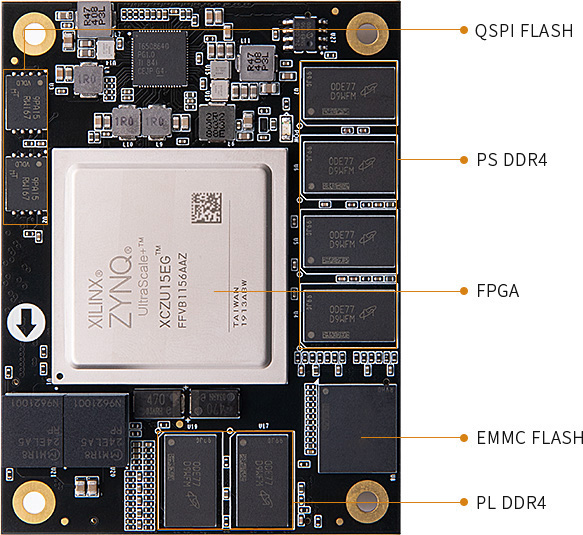

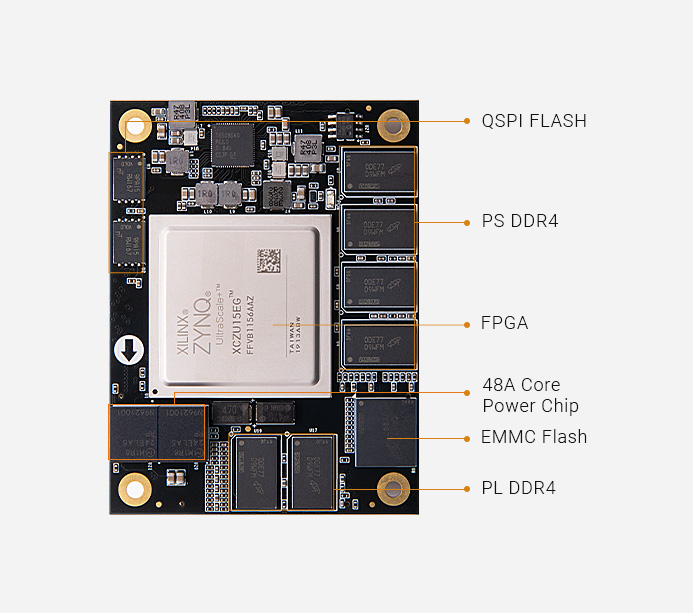

功能和接口

QSPI Flash

2 片共 64MB QSPI FLASH，可用作 FPGA 用户数据的存储

EMMC Flash

8GB，在 ZYNQ 系统使用中，可以作为系统大容量的存储设备

扩展口

4 路 120 针 0.5mm 间距扩展口，接松下高速工业级板对板连接器

晶振

1 个单端 33.333MHz 晶振，提供给 PS 系统
1 差分 200MHz 晶振，提供给 PL 逻辑、 DDR4 参考时钟

电源参数

输入电压

板对板连接器，12V 供电

包装清单

FPGA 核心板

1 块

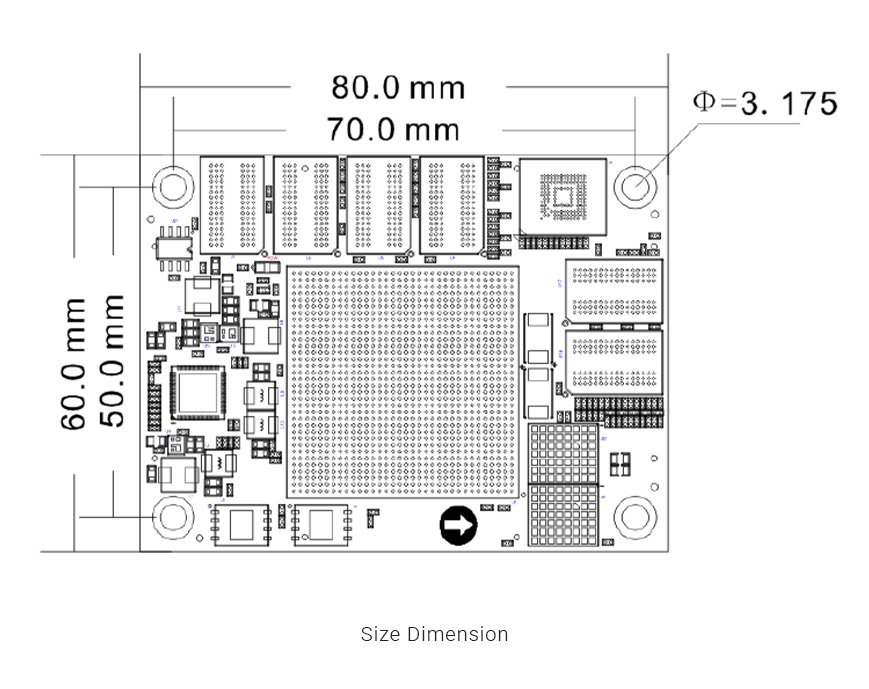

结构尺寸

尺寸大小

80 x 60 x 9.1mm

合高

3.0mm

叠层数量

16 层，沉金工艺，高质量 PCB 材质


支持 XILINX VITIS-AI DPU

AI 识别检测、深度计算学习

智能识别检测、图像视频处理、安防监控、机器视觉、火灾监测、交通安全、智慧工地、智慧酒店、智慧农业、物联网

车辆识别

红外车辆识别

行人识别

室内人物识别

火灾检测

安全帽检测

混凝土缺陷检测

PCB缺陷检测

搭配 Mali™-400 MP2 GPU、内存 64bit DDR4 超强组合

工业级 FPGA 芯片双 ARM 应用处理器

4x ARM Cortex-A53，1.333GHz；双核 Cortex™-R5，533MHz；PS 端 4GB DDR4，64bit，数据速率 2400Mbps；PL 端 2GB DDR4，32bit，数据速率 2400Mbps

快速上手，缩短开发学习时间

提供资料方便二次开发

提供原理图、PCB结构图(PDF)、封装、参考设计等方便二次开发


The warranty period of all products sold is 12 months, of which FPGA chips and LCD screens are wearing parts and are not covered by the warranty. All accessories and gifts are not covered under warranty.
