Xilinx Zynq UltraScale+ RFSoC DFE ZU67DR开发板 4路射频ADC 软件无线电平台 5G通信雷达原型验证

XCZU67DR

产品型号
AXRF67
价格
￥69800.00

产品推荐

产品详情
资料下载
售后服务

面向垂直行业的专业解决方案

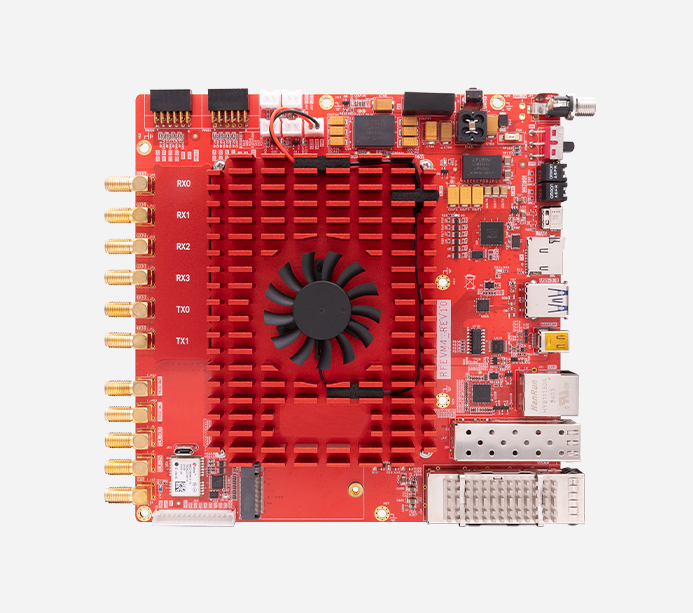

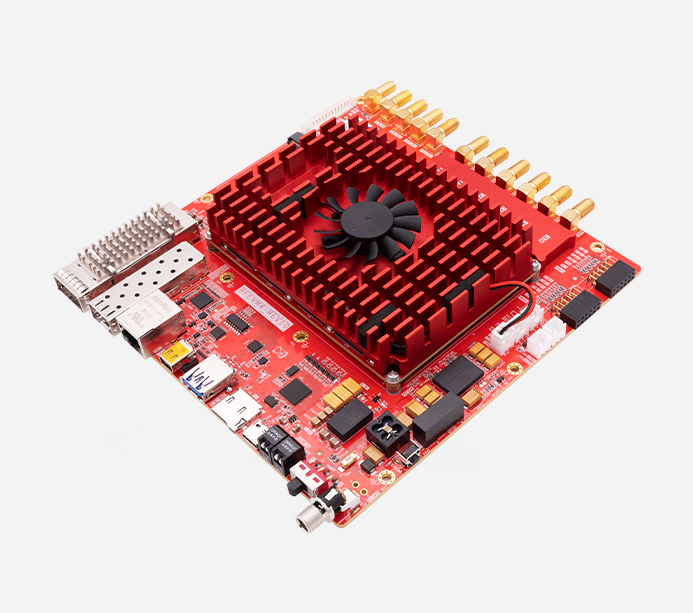

Xilinx Zynq UltraScale+ RFSoC DFE ZU67DR 自适应射频处理平台

AXRF67 采用 Zynq UltraScale+ RFSoC DFE ZU67DR 核心模块，配备 4 路 2.95GSPS ADC 与 2 路 10GSPS DAC，支持 7.125GHz 以下频段直接射频采样，面向 5G 通信、雷达系统与有线接入测试等多个领域，提供从教学实验到科研验证的全场景信号处理解决方案。

·XCZU67DR
第四代 RFSoC 芯片
·7.125GHz
射频输入覆盖 10MHz~7.125GHz

·10GSPS
2 路 14-bit DAC
·2.95GSPS
4 路 14-bit ADC

·PS 4GB DDR4+PL 2GB DDR4｜1Gb QSPI Flash
内存配置
·100G QSFP28 | 10GSFP+
高速接口

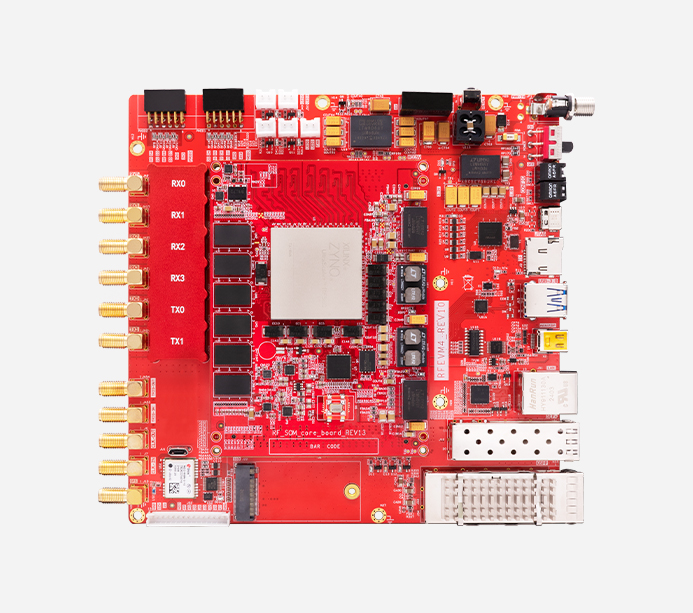

核心板硬件架构

为单芯片无线电 SoC 提供完整载板

ACRF67 核心板集成 ZU67DR RFSoC、高速内存、存储、时钟及电源管理等关键单元，为构建高性能无线电系统提供可靠的硬件基础，显著降低设计风险与开发周期

·一体化集成
单模块集成 RFSoC、内存、存储与电源
·工业级可靠
-40℃~+85℃ 宽温支持，优化电源与散热

·专业时钟架构
精密时钟管理，确保射频性能与同步精度
·快速部署
提供完整开发环境，加速原型实现

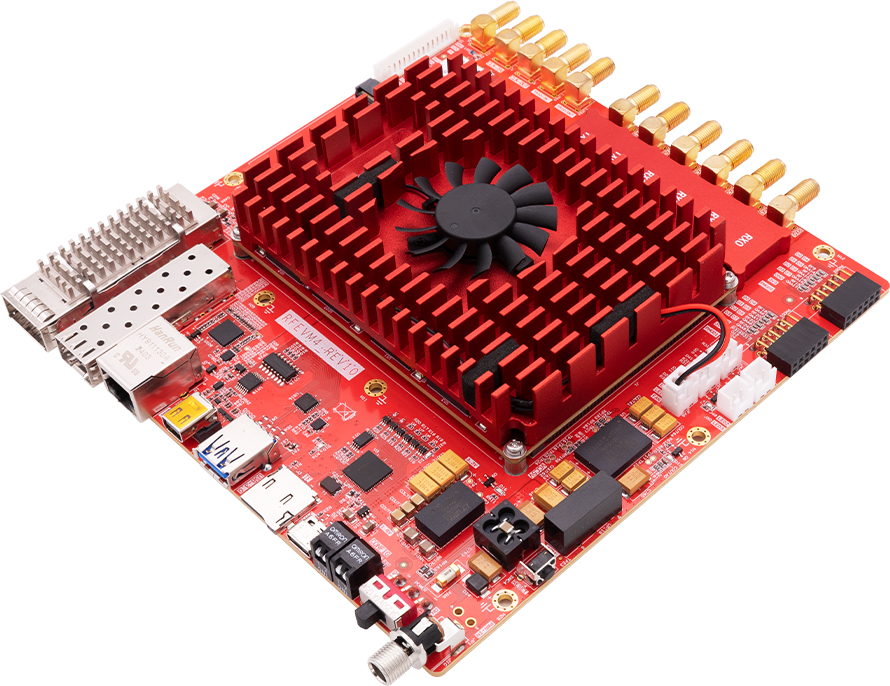

载板功能丰富

全方位接口与专业系统集成

·射频信号链
4 路 ADC 输入 | 2 路 DAC 输出 | 高精度 GPS 模块
·高速数据互联
100G QSFP28 | 10GSFP+ | USB3.0 | 千兆以太网

·存储与配置
M.2 SSD | Micro SD | 多启动模式
·开发调试
Type-C (JTAG+UART) | 2×PMOD | PS GPIO | 4x用户LED

精准定位与纳秒级同步

高性能 GNSS 授时定位解决方案

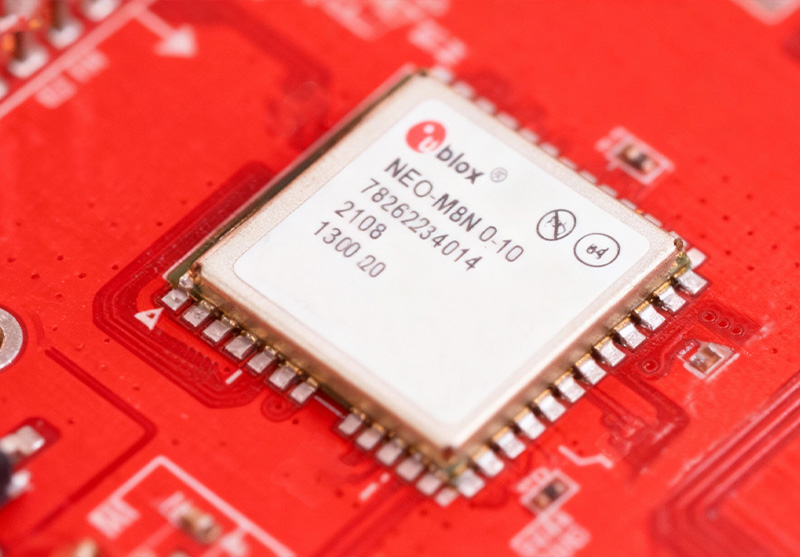

AXRF67 载板集成 u-blox NEO-M8N 专业级 GNSS 接收器模块，基于先进的 M8 引擎，同时接收 GPS、GLONASS、BeiDou 和 Galileo 四大卫星系统信号，提供全球精确定位与 -167dBm 高灵敏度接收，通过UART通信接口与专用1PPS秒脉冲信号，为通信系统同步、数据采集授时等应用提供可靠的时空基准

·多系统定位
支持 GPS/GLONASS/BeiDou/Galileo
·高精度授时
提供 1PPS 秒脉冲信号

·高灵敏度
-167dBm 跟踪灵敏度
·双路接口
UART 通信接口+专用 PPS 同步信号

高速数据互联

100G 光纤通信能力

·核心光口配置
100G QSFP28 + 10G SFP+双光口
·专业传输保障
工业级连接器，抗干扰，长距离稳定

·直连架构优势
GTY 收发器直连 PL 端，省去外部转换模块
·精准时钟同步
独立时钟架构保障信号完整性

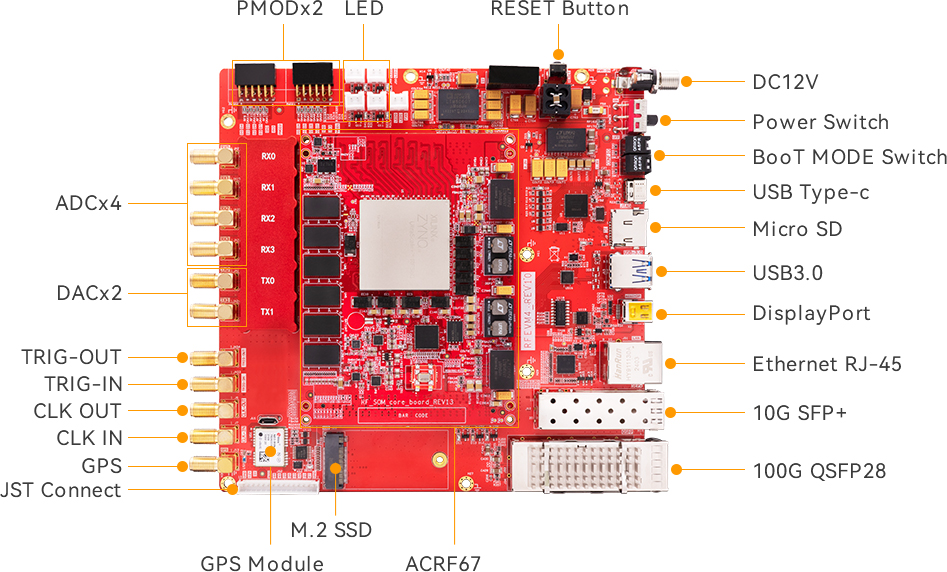

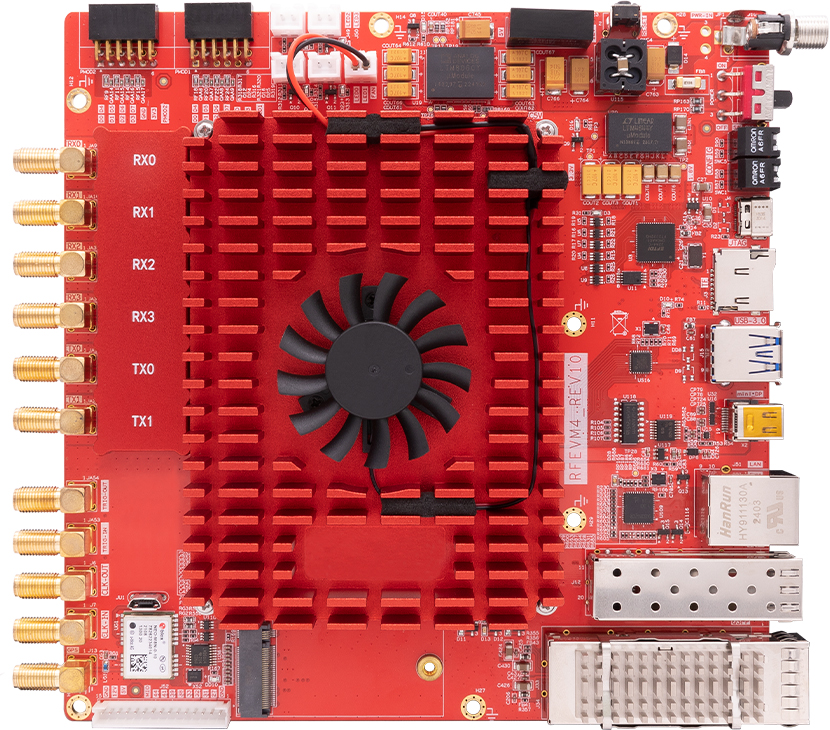

功能接口

·核心板

*点击上方图片查看核心板详情>>

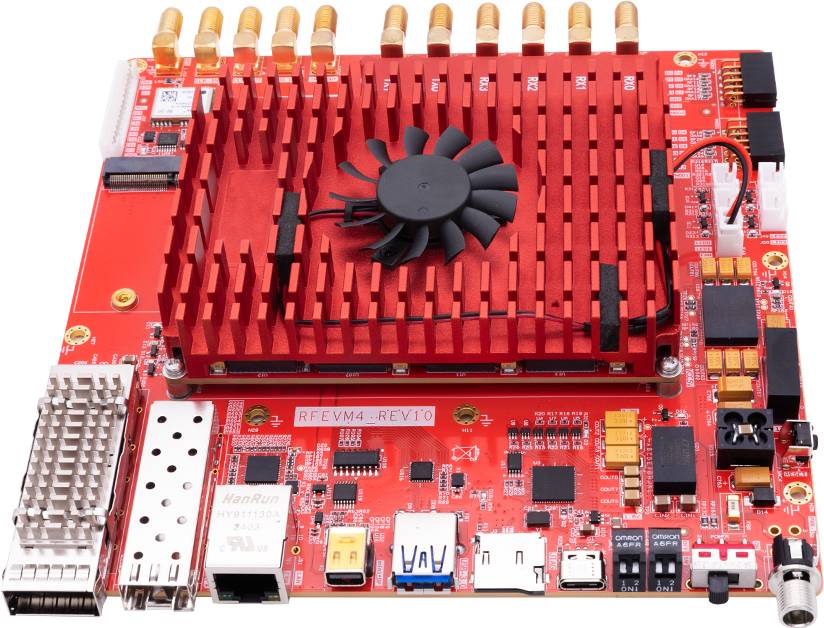

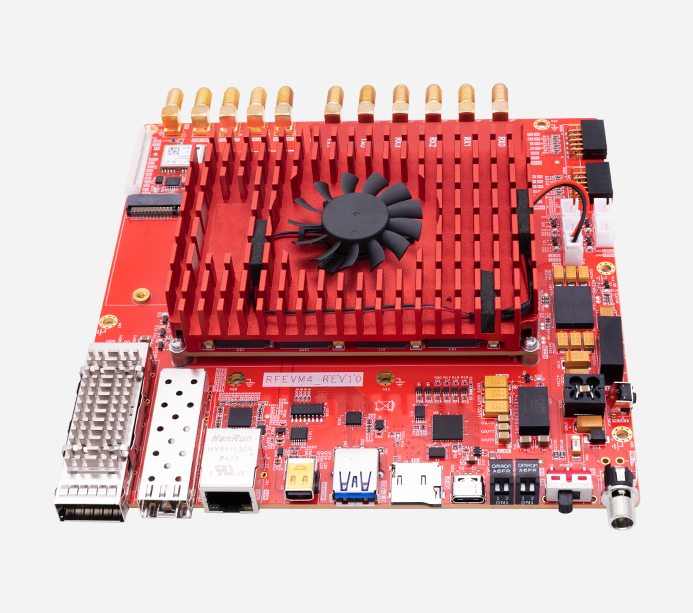

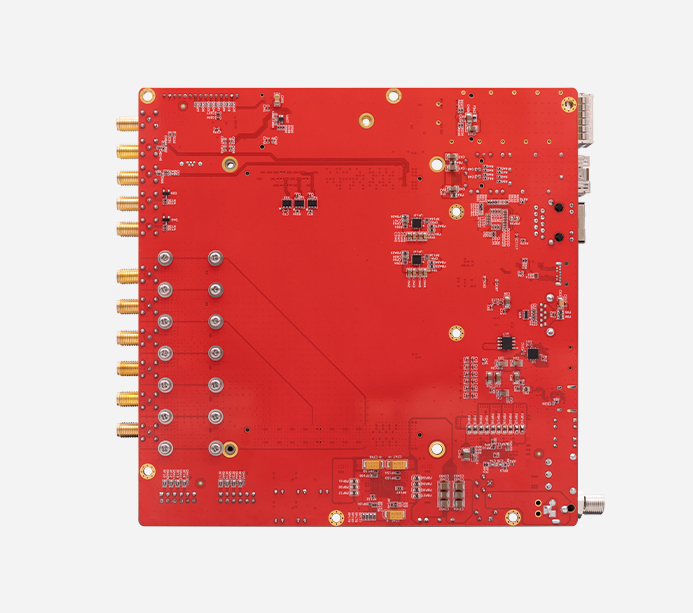

·开发板

产品参数

核心模块参数

FPGA 型号

XCZU67DR-2FFVE1156I

应用处理单元

四核 Arm Cortex-A53 MPCore™（频率高达 1.33GHz）

实时处理单元

双核 Arm Cortex-R5F MPCore（频率高达 533MHz）

14 位 2.95GSPS RF-ADC

14 位 5.9GSPS RF-ADC

14 位 10GSPS RF-DAC

RF 输入频率最高

7.125GHz

抽取/插值比

1x 至 40x 多级可调

DFE

集成硬化数字前端

系统逻辑单元

489K

内存

6.8Mb

DSP Slices

1872

28.21Gb/s 收发器

最大 I/O 引脚数

154

CLB LUTs

224K

Total Block RAM

22.8Mb

UltraRAM

45.0Mb

功能和接口

DDR4

PS 端 4GB DDR4 (64-bit)， PL 端 2GB DDR4 (32-bit)

QSPI Flash

2片，共128MB

QSFP28 光纤接口

1 路，支持 40G/100G 的通信速率

SFP 光纤接口

1 路，支持 10G 的通信速率。

RF-ADC 接口

4 路，14位 2.9GSPS 直接射频采样

RF-DAC 接口

2 路，14位 9.85GSPS 射频输出

M.2 接口

1 路标准 NVME M.2 接口，接 M.2 SSD 固态硬盘（需要用户购买）

USB3.0 接口

1 路，支持HOST、SLAVE 三种模式。

千兆以太网接口

1 路10M/100M/1000M 以太网RJ45 接口

DP 显示接口

1 路 mini DisplayPort 输出

JTAG&UART 接口

Type-C 接口，支持程序下载和调试

GPS 模块

u-blox NEO-M8N，卓越定位精度和灵敏度

拨码开关

2 个 2位拨码开关，配置系统启动模式

Micro SD 卡座

1 个，支持系统启动和数据存储

扩展IO

3 组扩展IO（2组PL端，1组PS端）

时钟配置

双晶振时钟，33.3333MHz系统时钟+32.768KHz RTC时钟

EEPROM

1 片，型号为AT24CM01， 1Mbit

按键

1 个系统复位按键

包装清单

FPGA 开发板

1台

SMA 直通电缆（20cm）

4 条

SMA 直通电缆（50cm）

2 条

电源适配器

1 个

5G 全向天线及底座

4 个

USB3.0 调试线缆

1 条

读卡器

1 个

32G TF卡

1 个

网线

1 条

资料 CD

1 个

物理规格

核心板尺寸

115mm × 85mm

载板尺寸

170mmx170mm

PCB叠层

14 层核心板设计

电源输入

9V-40V 宽压输入

工作温度

-40℃ ~ +85℃

核心板结构尺寸图

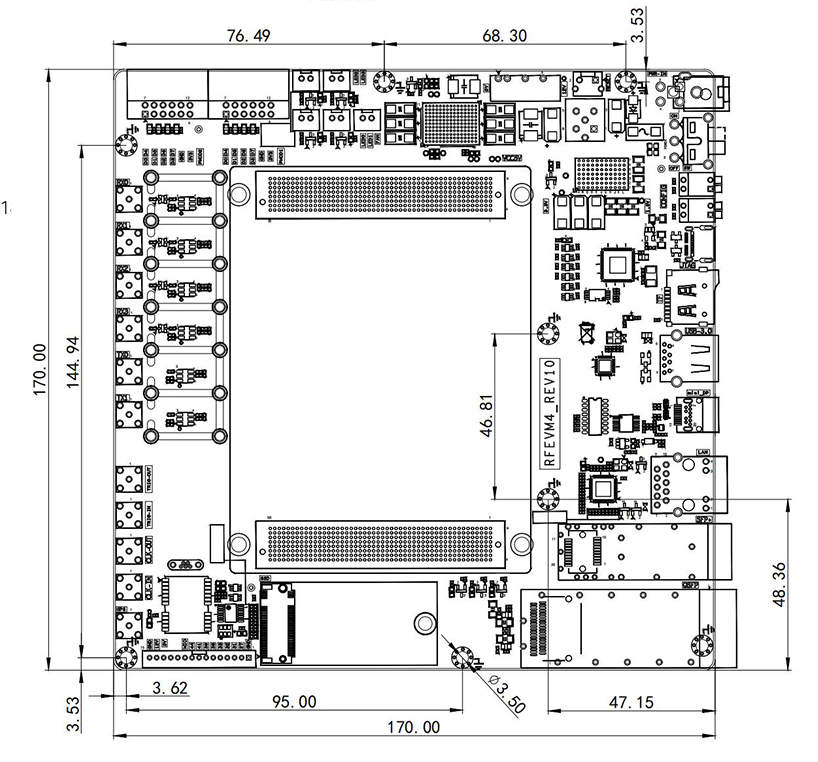

扩展板结构尺寸图

应用领域

无需高昂预算，AXRF67 为您提供具备工业级性能的射频开发平台。无论是用于高校教学中的ADC/DAC原理与信号采样流程讲解，还是科研团队在前沿通信系统方面的原型验证，AXRF67 以卓越的性价比，有效平衡性能与成本，助力项目快速落地，让专业级射频开发资源真正触手可及。

5G 及 LTE 无线技术.jpg

5G 及 LTE 无线技术

通过 Zynq RFSoC，无线基础设施制造商可实现显著的占板面积及功耗减少，这对后期 MIMO 技术的发展至关重要

卫星通信

通过 Zynq RFSoC 中用直接 RF 采样、高灵活、可重构逻辑及软件可编程性，为信号生成和信号分析构建高速度的多功能仪器


相控阵雷达/数字阵雷达

Zynq UltraScale+ RFSoC 是专为相控阵雷达设计的单芯片收发解决方案，具备可扩展、多功能特性，能够实现低延迟收发，显著提升预警系统的响应速度。

测试与测量

通过 Zynq UltraScale+ RFSoC 中用直接 RF 采样、高灵活、可重构逻辑及软件可编程性，为信号生成和信号分析构建高速度的多功能仪器


所有出售产品主体保修期为 12 个月，其中 FPGA 芯片、液晶屏为易损件，不在保修范围内。

所有配件及赠品不在保修范围内。
