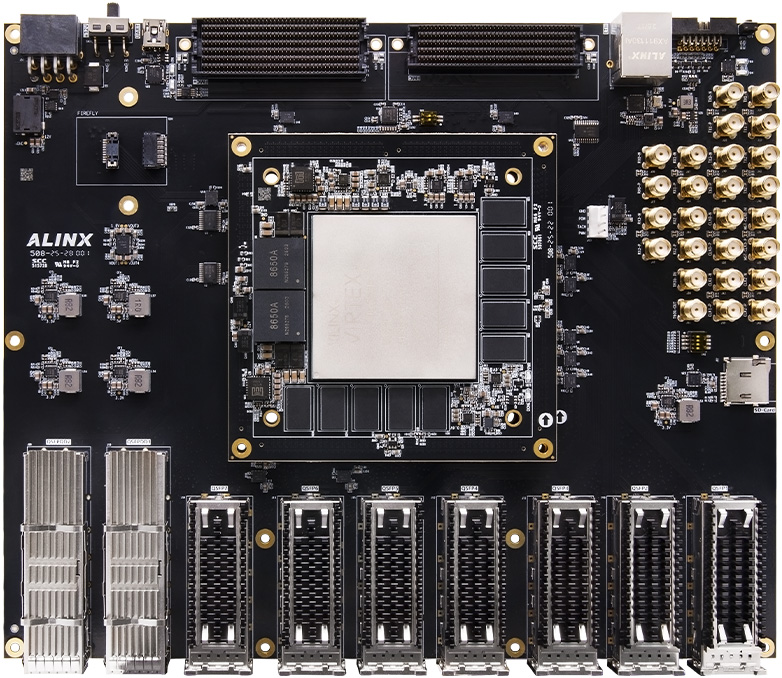

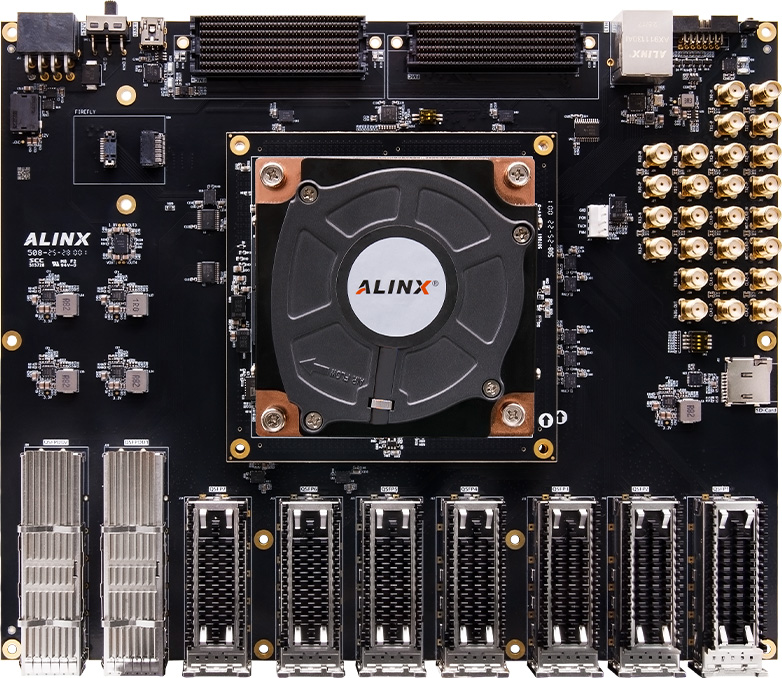

ALINX AMD Virtex UltraScale+ FPGA 超高端开发板 100G 200G 光纤 FMC HPC XCVU13P AXVU13G

XCVU13P

  • 产品型号

    AXVU13G V1.0
  • 产地

    上海
  • 价格

    ¥100000.00

产品推荐





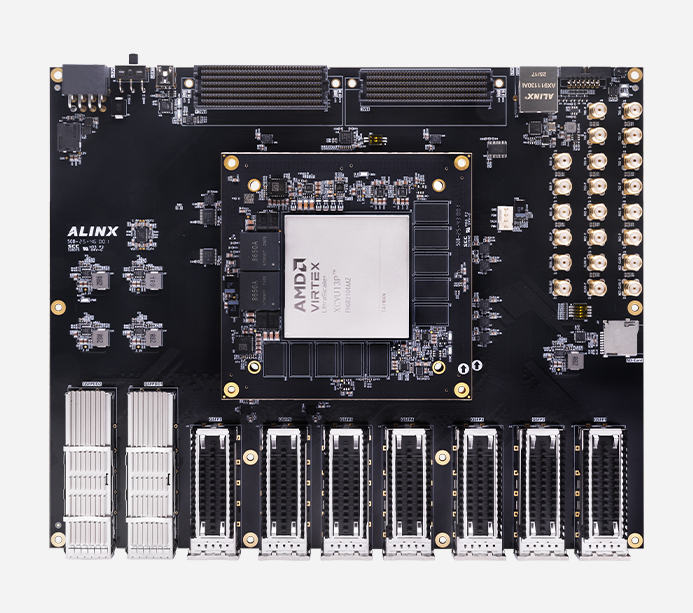

AMD Virtex Ultrascale+ FPGA 超高端 1100G 光纤开发板

高端硬件开发与验证平台

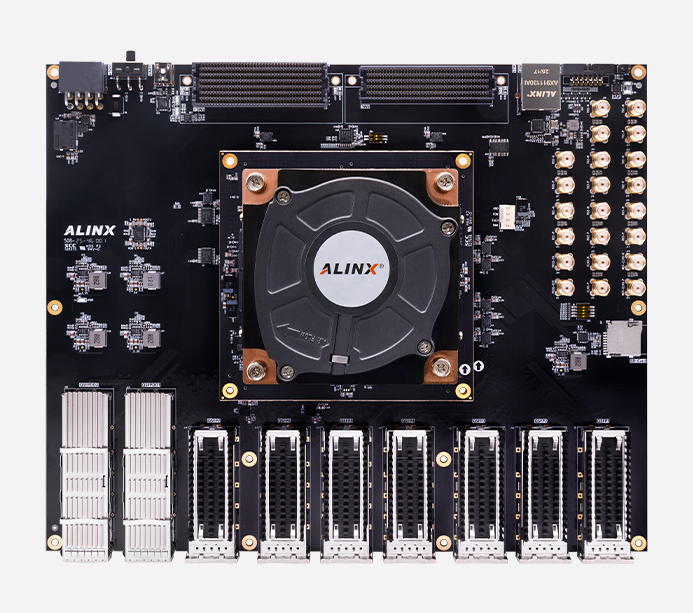

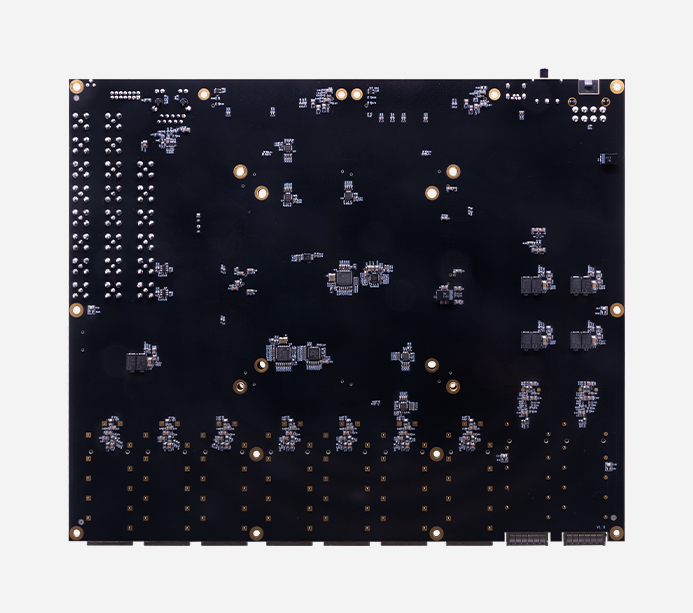

AXVU13G FPGA 开发板基于AMD Virtex™ Ultrascale+™ 系列旗舰级 FPGA(XCVU13P)构建的高端硬件开发与验证平台。它专为应对最严苛的数据处理、高速互联和计算加速挑战而设计,是研究人员、算法工程师和系统架构师进行原型验证和产品开发的理想选择

  • ·3,780K

    Logic Cells

  • ·12,288

    DSP Slices

  • ·76x 28.21Gbps

    GTY 收发器

  • ·38.3 TOP/s

    Peak INT8 DSP 算力

  • ·20GB

    DDR4

  • ·256MB

    QSPI Flash

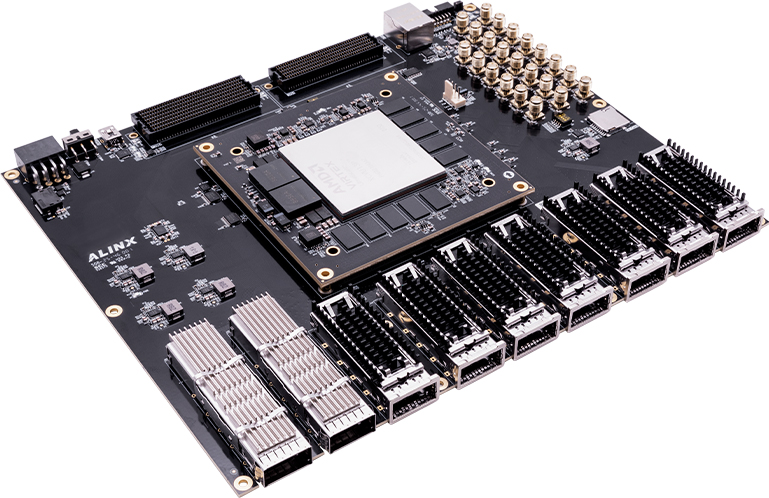

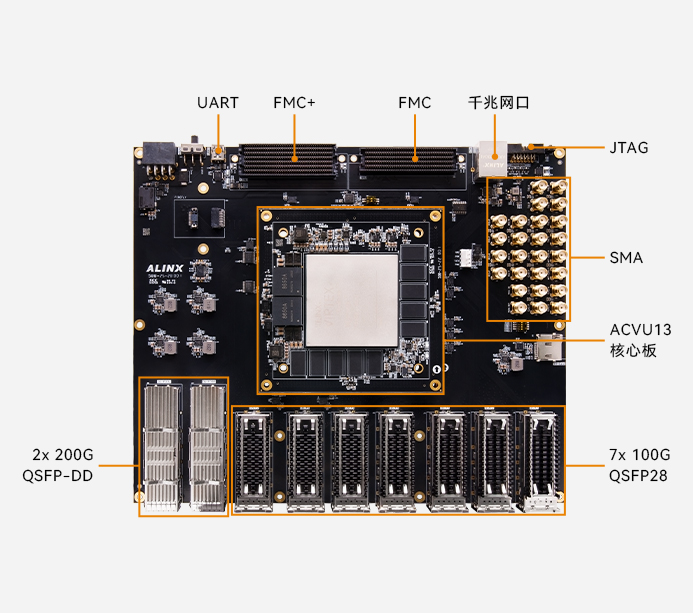

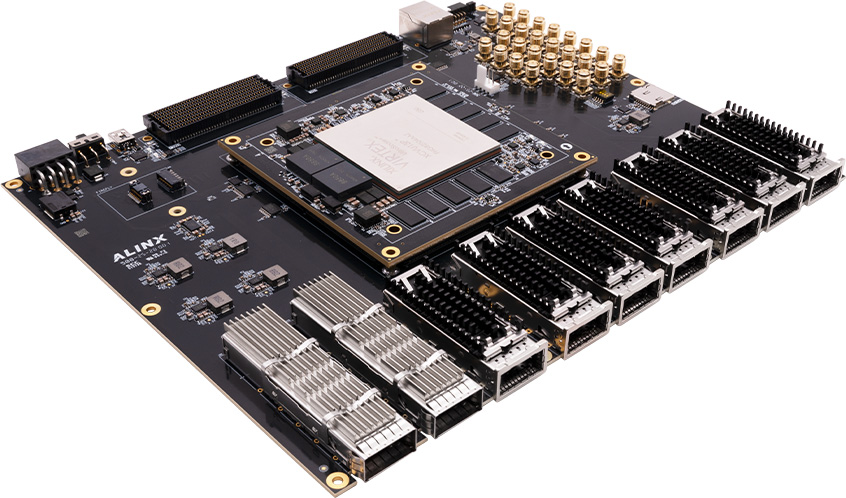

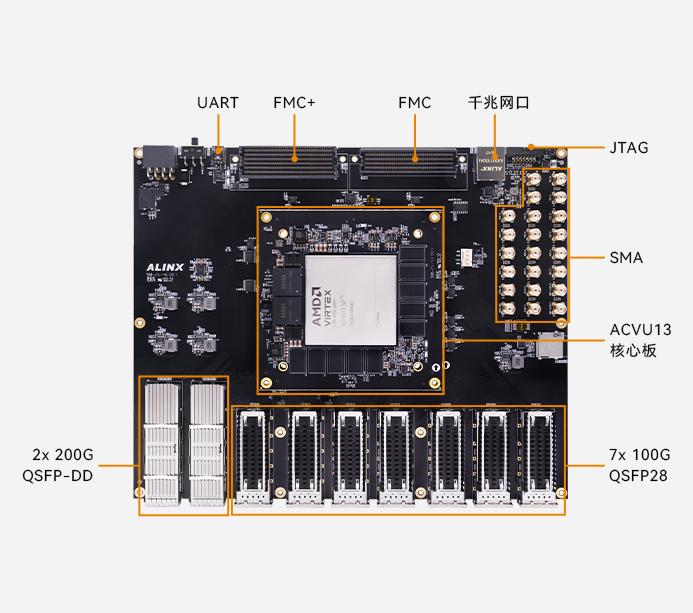

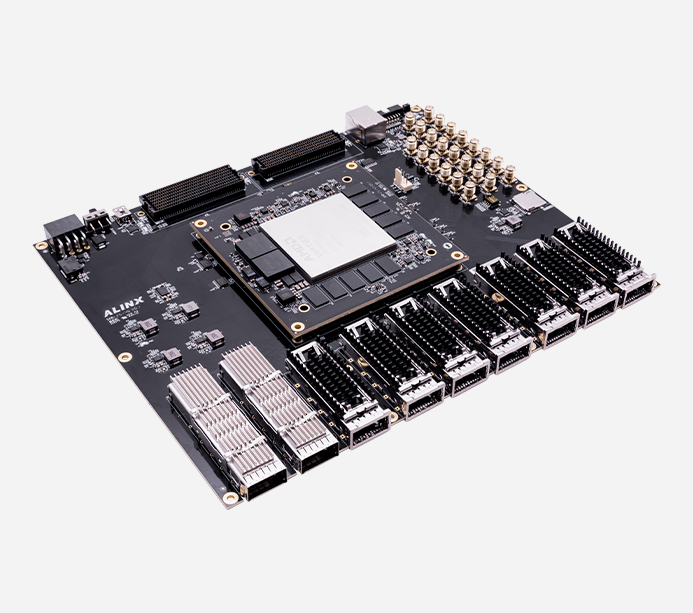

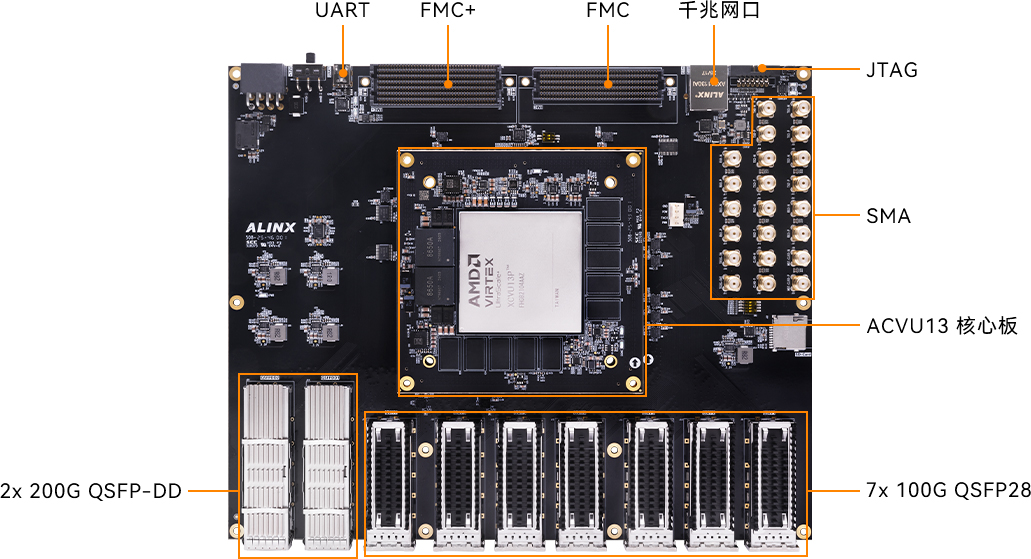

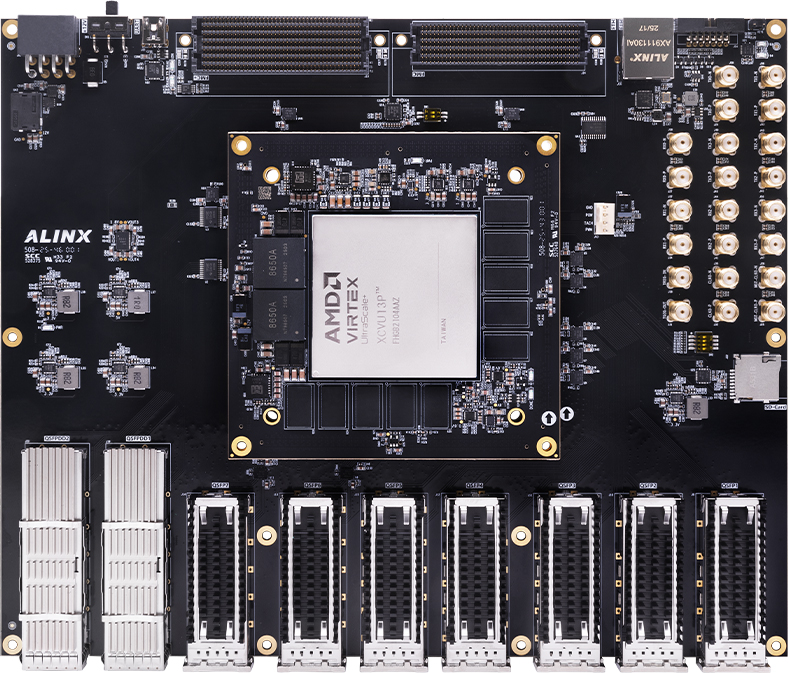

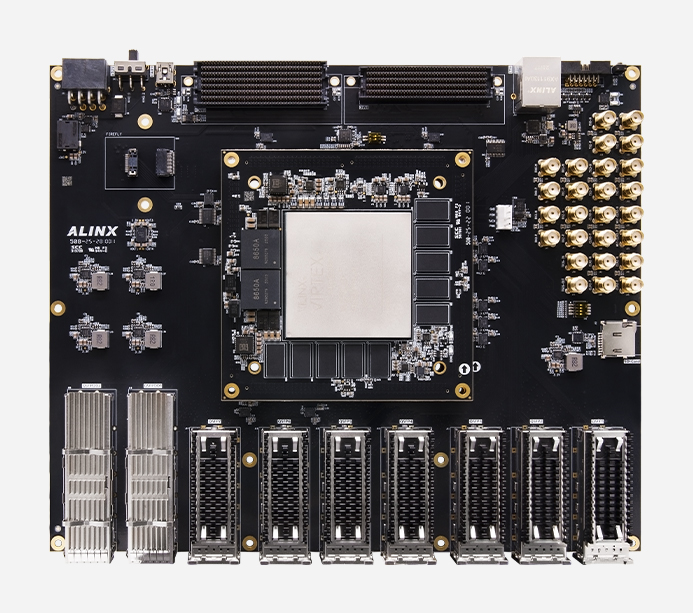

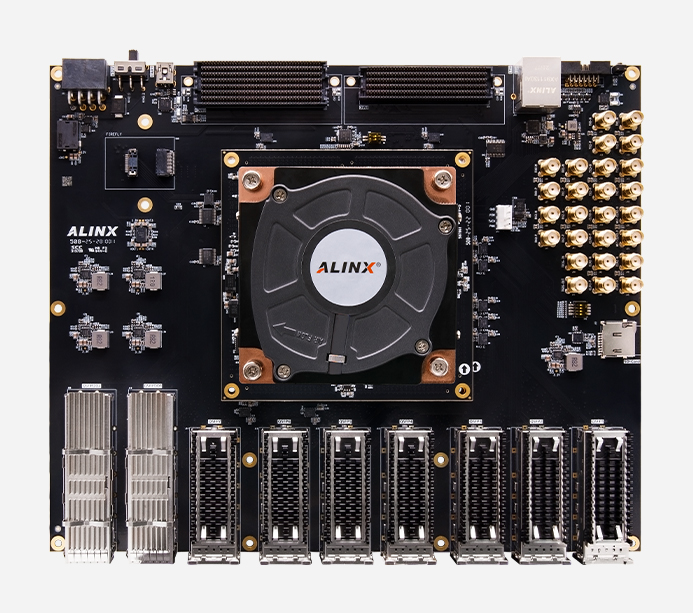

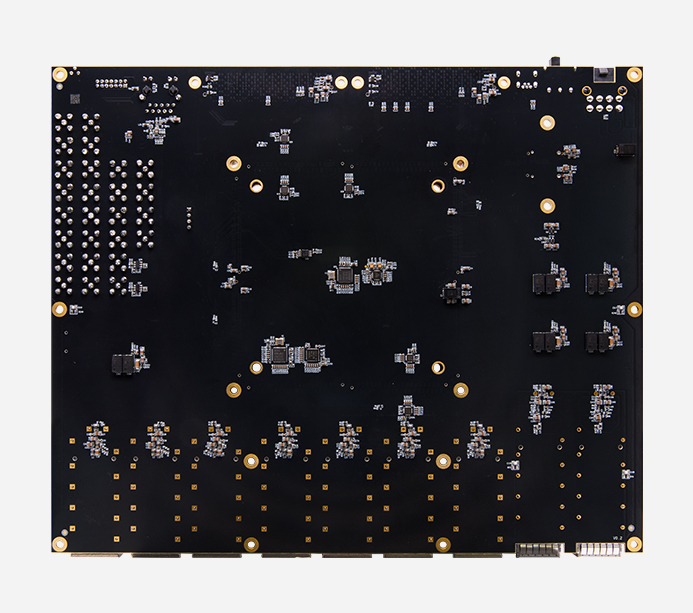

    丰富的接口与扩展能力

    AXVU13G 开发板提供了丰富的高速网络接口(QSFP-DD/QSFP28)、扩展接口(FMC+/FMC)和调试接口(UART/JTAG)

    • ·高速网络接口

      2x 200G QSFP-DD 光纤

      7x 100G QSFP28 光纤

    • ·硬件扩展接口

      1x FMC+

      1x FMC

    • ·原型验证与直接连接接口

      9x 专用高速收发器 SMA

      3x SMA 差分

    • ·通信、调试、配置与存储接口

      1x 外部触发输入/输出

      1x 千兆以太网

      1x UART/JTAG/TF 卡槽


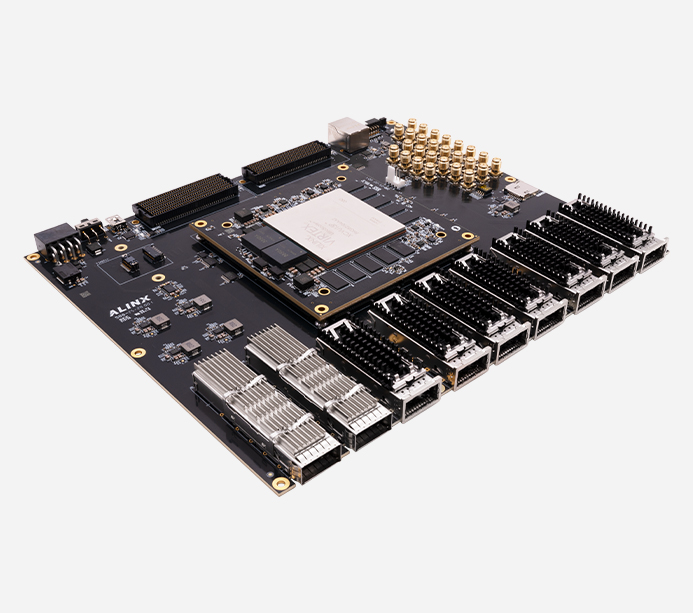

    2 路 QSFP-DD + 7 路 QSFP28 + FMC + FMC+ 组合

    全能型异构计算与数据处理平台

    AXVU13G 凭借其超高带宽与灵活的扩展性,使其成为面向高端网络、数据中心与硬件加速领域的全能型异构计算平台

    • ·超高带宽网络

      2x200G+7x100G 1.1 Tbps 总网络带宽

    • ·超强可扩展性

      FMC+ 和 FMC 接口可连接各种高性能 FMC 子卡

    • ·全链路加速

      数据通过 FPGA 直接处理,极低延迟

    • ·带宽全覆盖

      100G/40G~200G/400G 全套网络接口


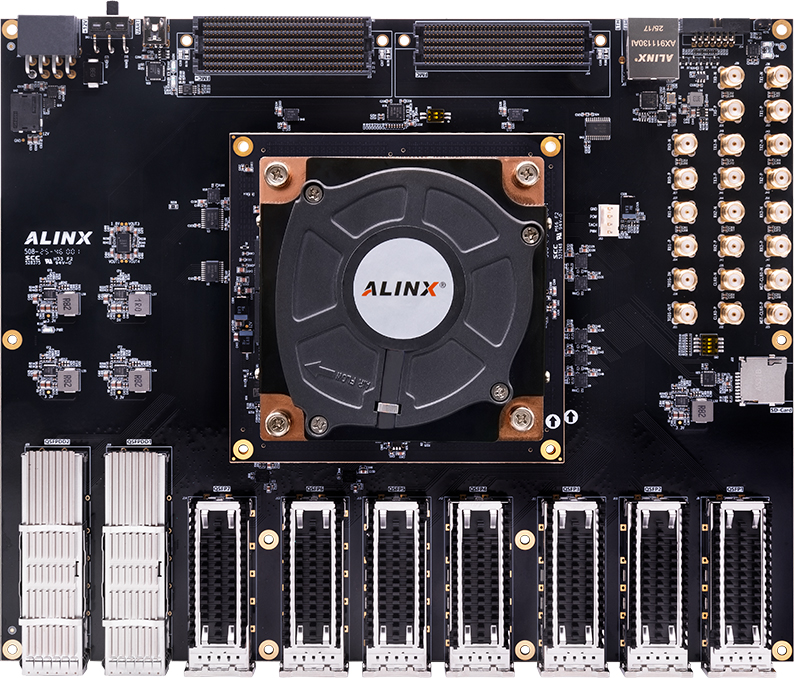

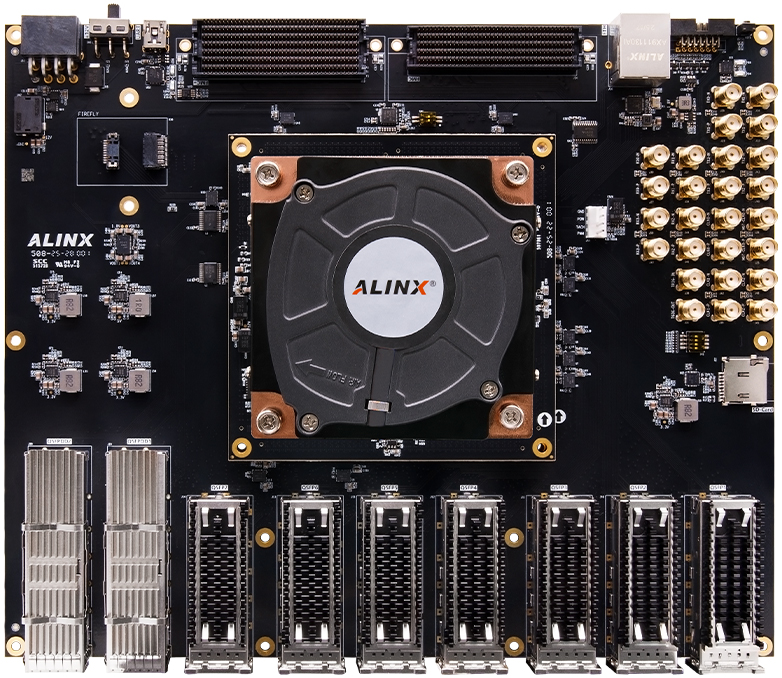

    功能接口

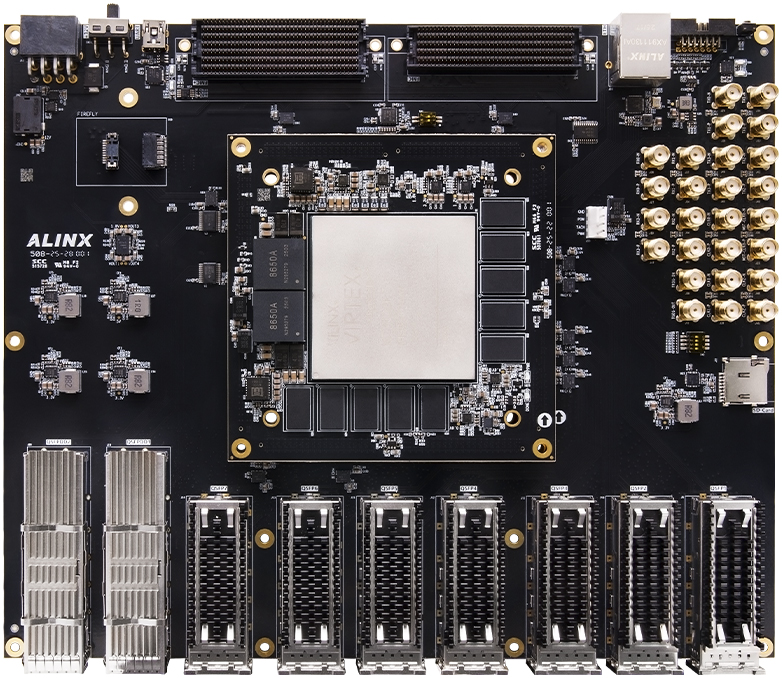

    ·核心板



    点击上方图片查看核心板详情>>



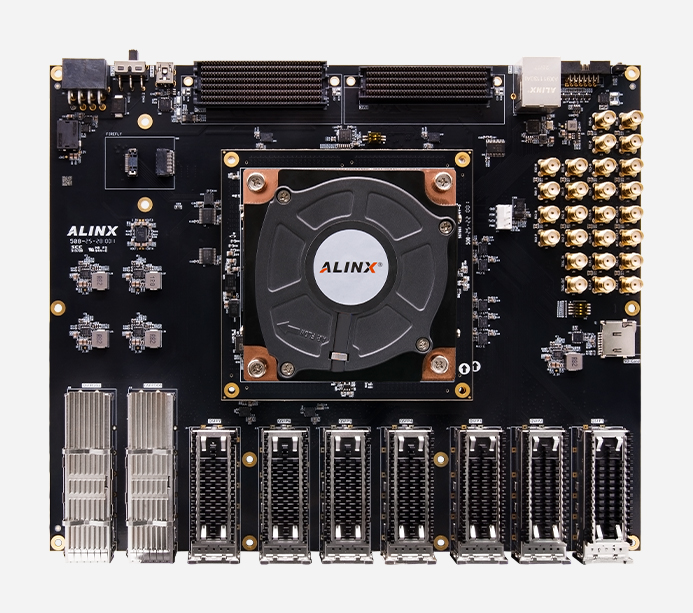

    ·开发板


    产品参数

    ACVU13 核心板参数

    FPGA 型号

    XCVU13P-2FHGB2104I

    工作温度

    工业级,-40°C ~ 85°C

    内存

    20GB DDR4

    QSPI Flash

    256MB

    System Logic Cells

    3,780K

    Flip-Flops

    3,456K

    Look-Up Tables

    1,728K

    Max. Dist.RAM

    48.3Mb

    Total Block RAM

    94.5Mb

    UltraRAM

    360.0Mb

    DSP Slices

    12,288

    Peak INT8 DSP (TOP/s)

    38.3

    PCI Express

    PCIe Gen 3 x16

    150G Interlaken

    8

    100G 以太网 MAC/PCS

    12

    GTY 28.21Gbps

    76

    HP I/O

    377

    接口和功能

    QSFP-DD 接口

    2 个 QSFP-DD 接口,每个 8 通道共 16 通道,连接到 FPGA 的 GTY 收发器,单通道速率可达 25Gbps

    QSFP28 接口

    7 个 QSFP28 接口,每个 4 通道共 28通道,连接到 FPGA 的 GTY 收发器,单通道速率可达 25Gbps

    FMC+ 接口

    1 路标准  FMC+ 接口,可以外接 ALINX 各种 FMC+ 和 FMC 模块 (HDMI 输入输出模块,双目摄像头模块,高速 AD 模块等)

    FMC 接口

    1 路标准 FMC HPC 扩展口,外接 ALINX 各种 FMC 子板(HDMI 输入输出模块,双目摄像头模块,高速 AD 模块等)

    千兆以太网

    1 路千兆以太网接口,和电脑或其它网络设备进行以太网数据交换

    SMA 输入输出

    9 对 SMA差分接口连接到 FPGA 高速收发器管脚上,
    3 对 SMA 差分接口连接到 FPGA 的 HPIO 上,可用于客户外接高速收发器和差分对信号验证

    USB Uart

    1 路 Uart 转 USB 接口,用于和电脑通信,方便用户调试

    Micro SD 卡座

    1 路 Micro SD 卡座,用于存储操作系统镜像和文件系统

    JTAG 调试口

    1 个 14 针 2.00mm 标准的 JTAG 口,用于 FPGA 程序的下载和调试,用户可以通过 XILINX 下载器对 FPGA 系统进行调试和下载

    开关

    4 位拨码开关,方便客户简单的输入验证

    LED

    6 个发光二极管 LED,核心板上 2 个,底板上 4 个。核心板上 1 个用户指示灯;1 个 DONE 配置指示灯。2 个用户指示灯和2 个串口指示灯

    按键

    1 个用户按键

    电源参数

    供电

    12V/15A 供电

    输入电压

    +12V

    输入电流

    15A 最大电流



    包装清单

    FPGA 开发板

    1 块

    USB 下载器

    1 个

    Mini USB 线

    1 根

    散热风扇

    1 个

    12V 电源

    1 个





    结构尺寸

    尺寸大小

    210x255 mm

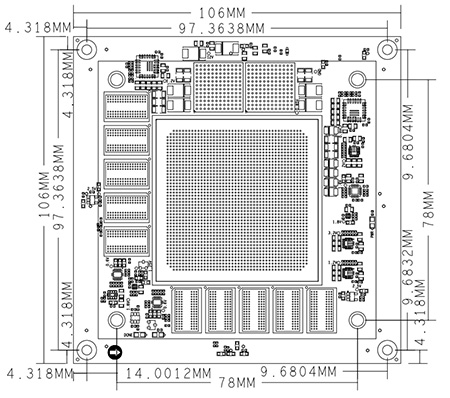

    核心板结构尺寸图

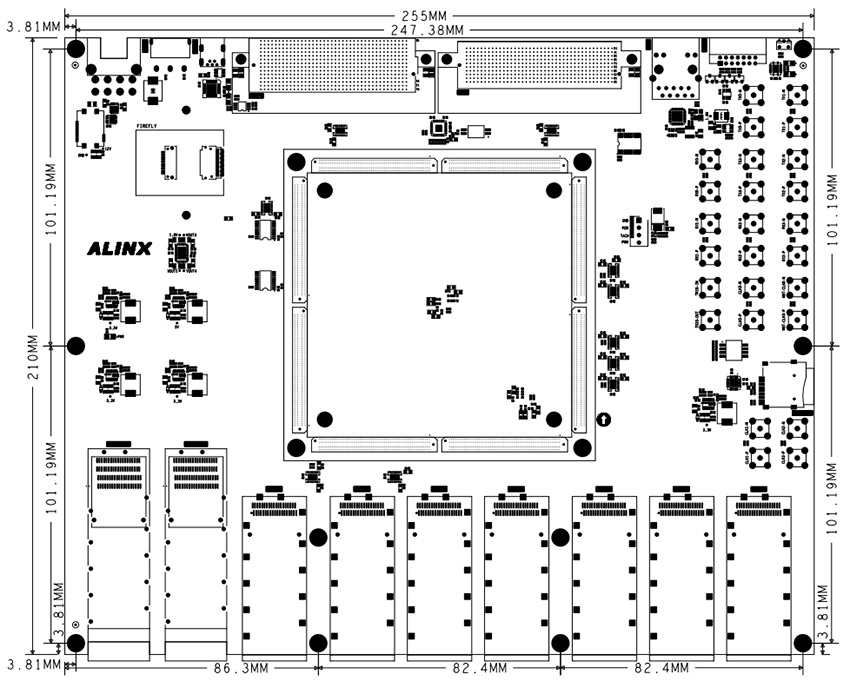

    开发板结构尺寸图

    应用领域


    计算加速


    5G 基站


    有线通信


    网络加速


    测试与测量


    机器学习与 AI


    雷达


    仿真与原型设计

    所有出售产品主体保修期为 12 个月,其中 FPGA 芯片、液晶屏为易损件,不在保修范围内。 所有配件及赠品不在保修范围内。
