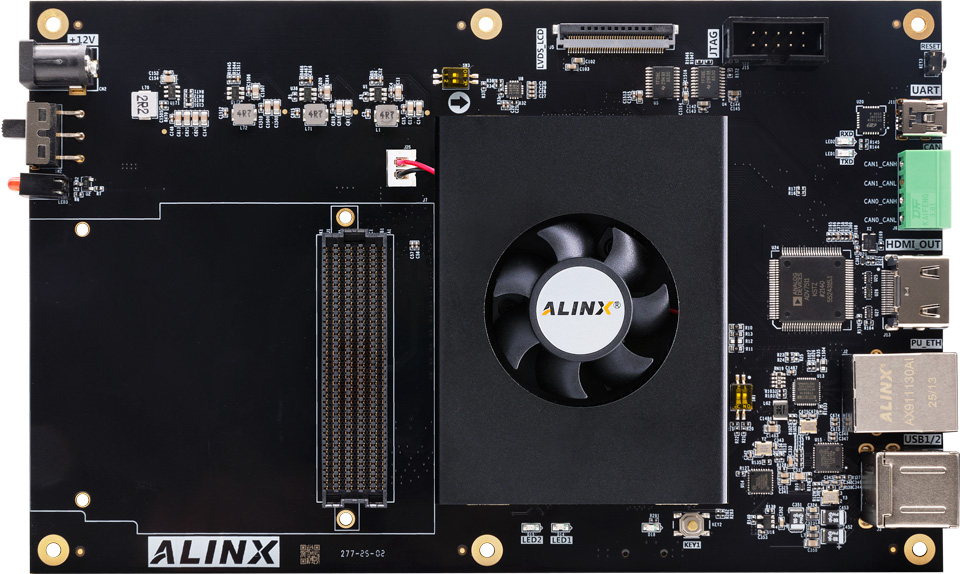

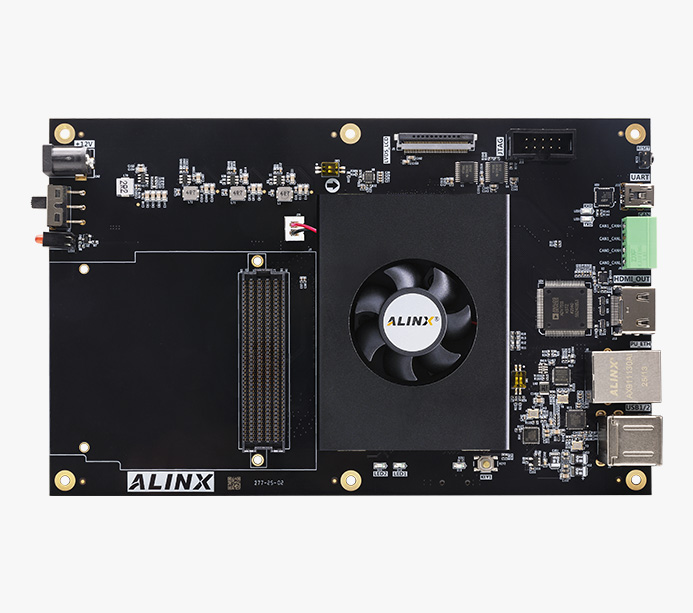

国产紫光同创 FPGA开发板 Kosmo-2 SoPC ARM HDMI 视频图像处理 PG2K400

PG2K400

市场同类产品

PCIe

支持 GEN3.0

支持 GEN2.0

处理器

1.双核 Cortex-A53（64 位）
2.默认主频 1GHz

1.双核 Cortex-A9（32 位）
2.默认主频 800MHz

flash

支持 OSPI 和 QSPI

只支持 QSPI

CAN 特性

支持 CAN-FD 协议， 兼容 CAN 2.0 协议

只支持 CAN 2.0 协议

加密方案
PU-PA 交互接口

支持国际加密和 SM2/3/4

支持国际加密

DMA 特性

UART、SPI、CAN-FD 支持外部 DMA 功能

UART、SPI、CAN-FD 不支持

PU-PA 交互接口

1.支持 2 组 128bit 和 2 组 64bit SPS 接口
2.支持 1 组 128bit AXI_ACP
3.支持 2/2 组 64bit  UPM / UPS 通用接口

1.支持 4 组 64bit AXI_HPM 接口
2.支持 1 组 64bit AXI_ACP
3.支持 2/2 组 32bit AXI GPM/S 接口

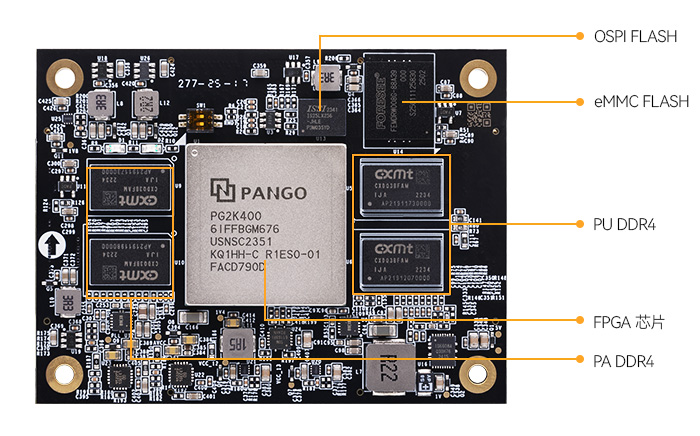

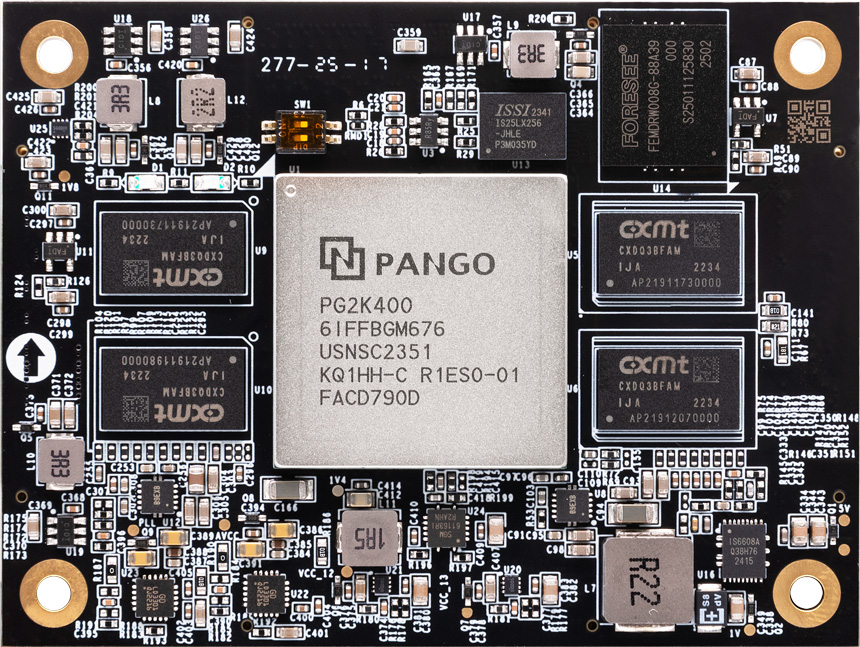

FPGA 型号

PG2K400-6IFFBGM676

内核

双核 Cortex-A53, 主频 1GHz

工作温度

工业级, -40°C~85°C

PU 内存

2GB DDR4

PA 内存

2GB DDR4

PU OSPI FLASh

32MB

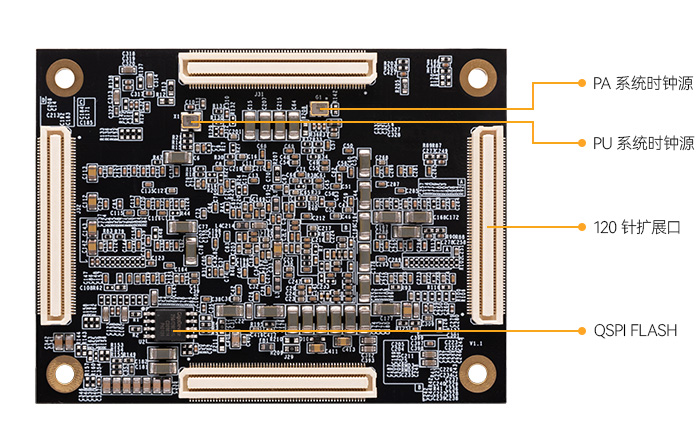

PA QSPI FLASh

16MB

eMMC FLASh

8GB

逻辑单元

349,440

LUTs

218,400

Flip-Flops

436,800

DRM

19.4Mb(540x 36Kbits）

APM

900个

GPLLs + PPLLs

8 + 8

ADC 硬核

1

HSST

8x 12.5Gbps

PCI Express

PCIE Gen3 x8

MIPI DPHY (2.5Gbps/lane)

2x 4lane MIPI输入，1x 4lane MIPI输出

IO

PU MIO 37个；PA HRIO 96个，HPIO 16个

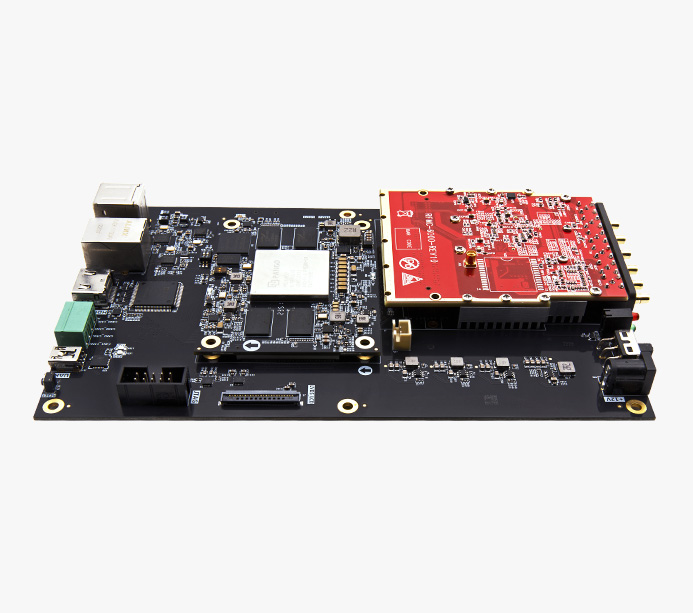

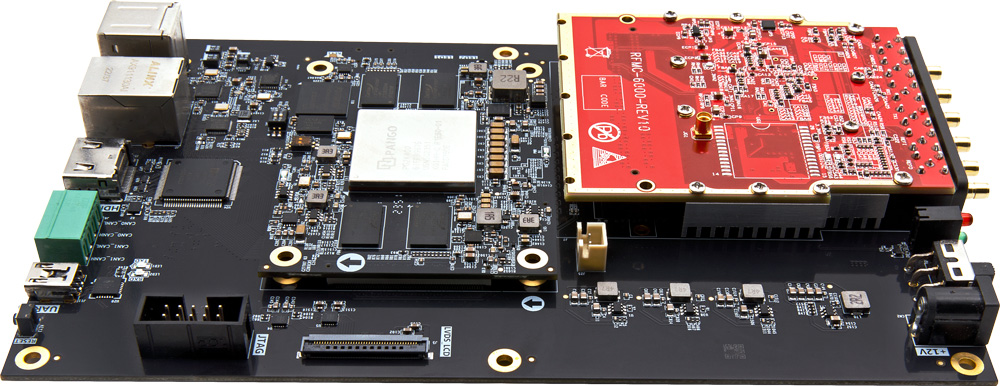

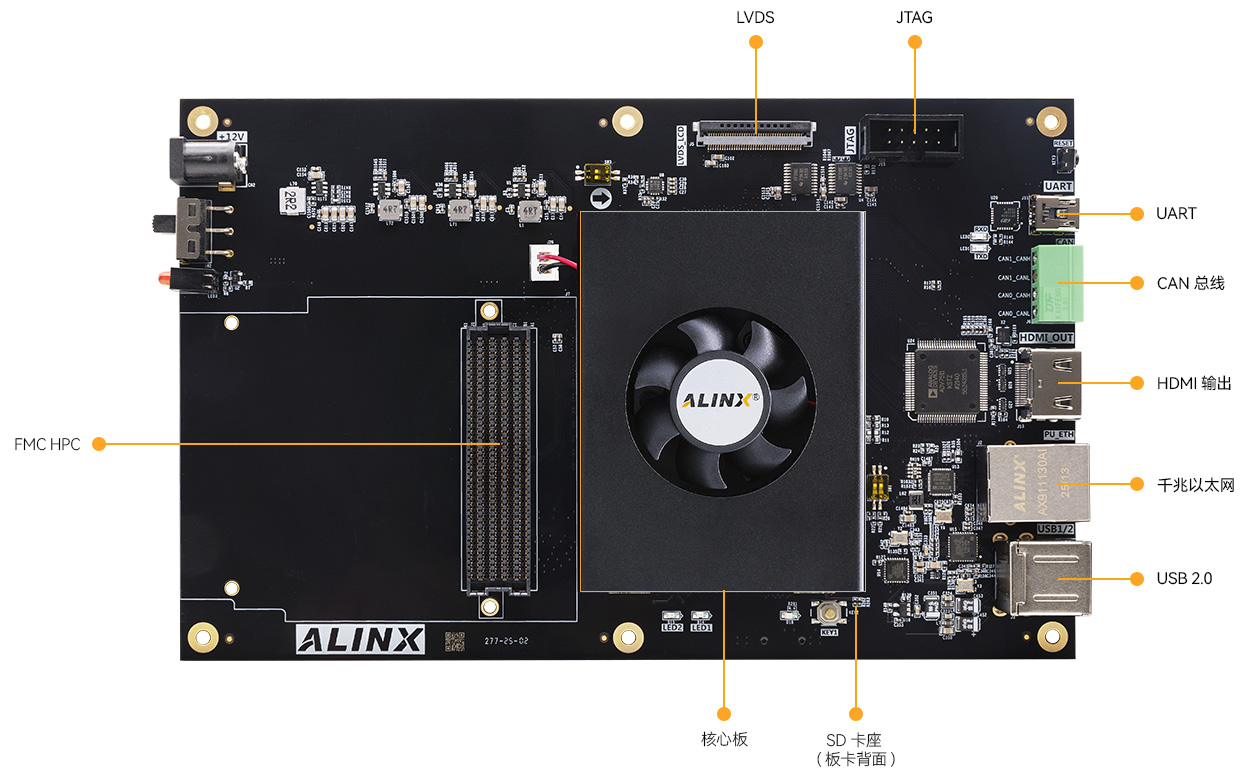

FMC HPC

1 路 FMC HPC 接口,连接各种 FMC 卡（支持部分 FMC 卡，具体请咨询技术支持）

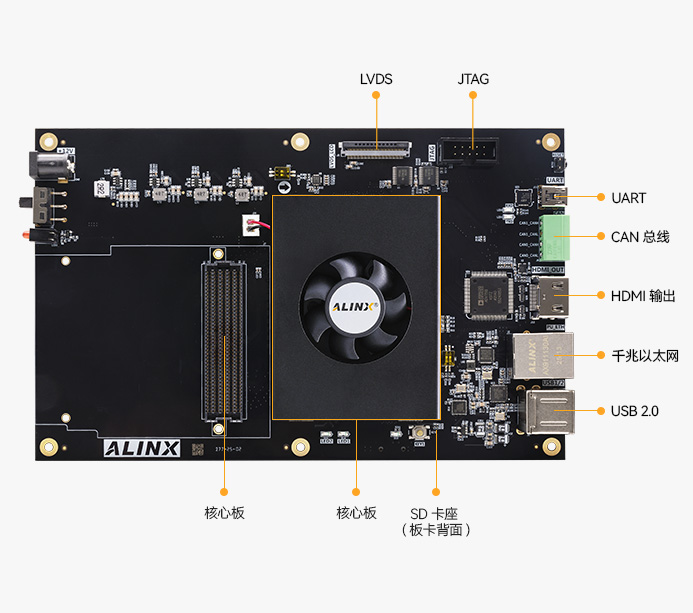

HDMI 输出

1 路 HDMI 视频图像输出接口，支持 1080P@60Hz，支持3D输出

以太网

1 路 10/100M/1000M 以太网 RJ45 接口，用于和电脑或其它网络设备进行以太网数据交换

CAN 总线

2 路 CAN 总线接口，为用户 CAN 通信服务

LVDS

1 路 40PIN FPC LVDS 屏接口，可与 ALINX 7 寸屏 AN7000 连接

USB 2.0

2 路 USB2.0 HOST 接口, 用于连接鼠标、键盘和 U 盘等 USB 外设

Uart 接口

1 路 Uart 转 USB 接口，用于和电脑通信，方便用户调试

JTAG 调试口

1 个 10 针 2.54mm 标准的 JTAG 口，用于 FPGA 程序的下载和调试， 用户可以通过紫光同创下载器对PG2K400系统进行调试和下载

SD 卡槽

1 路 Micro SD 卡座，用于存储操作系统镜像和文件系统

按键

2 个按键，1 个复位按键， 1 个 PA 用户按键

LED 灯

7 个 LED, 核心板上 2 个，底板上 5 个

输入电压

+12V 电压输入

供电

12V/3A 供电

输入电流

3A 最大电流保护

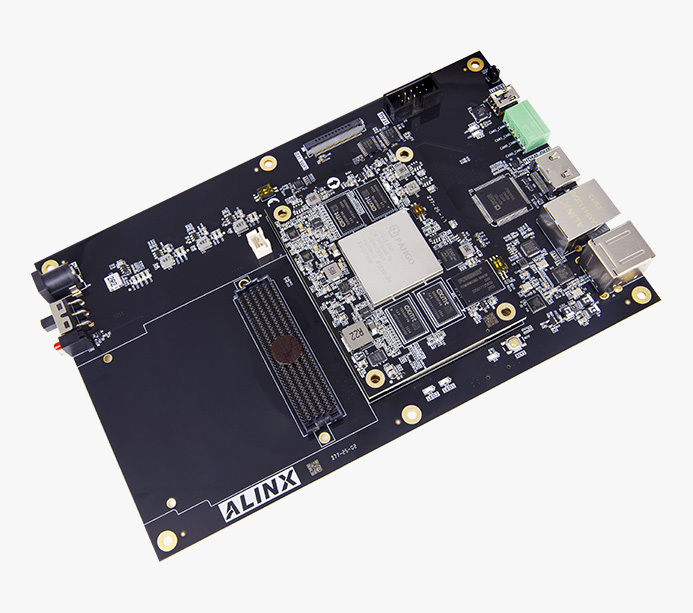

FPGA 开发板

1 块

USB 下载器

1 个

Mini USB 线

1 块

散热风扇

1 个

12V 电源

1 套

读卡器

1 个

TF 卡

1 个
