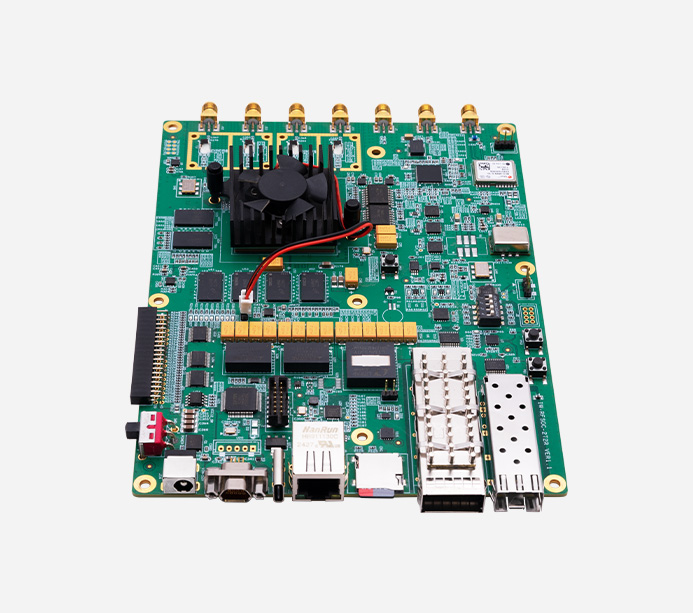

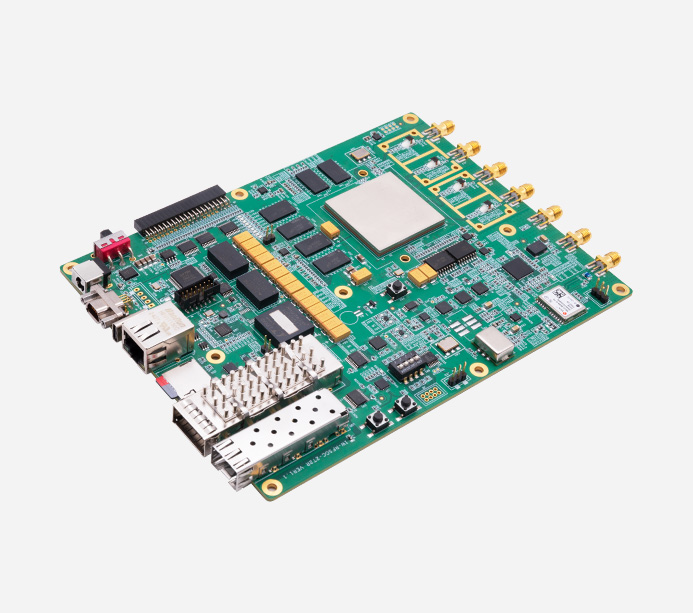

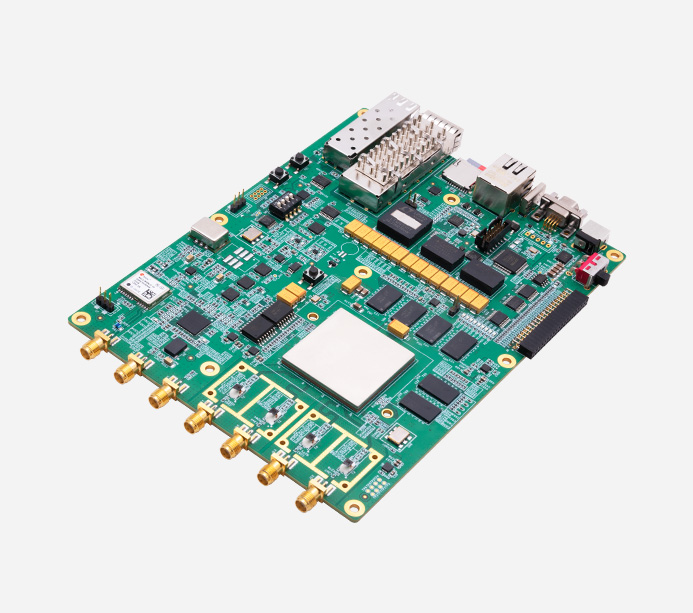

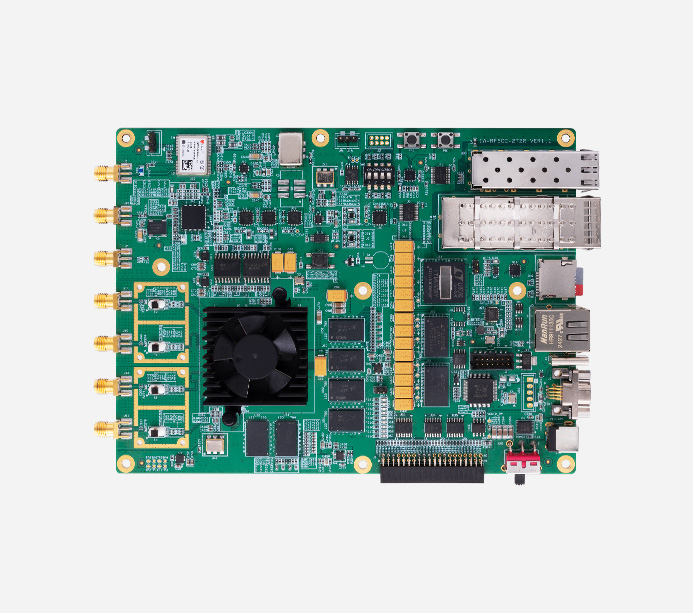

XCZU47DR
产品型号
AXW22价格
￥58000.00AXW22 采用 AMD Zynq UltraScale+ RFSoC Gen3 系列 ZU47DR 芯片， 支持 2 路14 位 RF-ADC 输入，最大采样率可达 5GSPS，2 路 14 位 RF-DAC 输出，最高采样率可达 9.85GSPS
高端射频信号芯片
Logic Cells
2 路 14bit ADC
2 路 14bit DAC
高速数据传输接口
光纤接口
采用 Zynq UltraScale+ RFSoC XCZU47DR FPGA 芯片，集成 Quad ARM Cortex-A53 和 Dual ARM Cortex-R5F 处理器，支持实时操作系统 （RTOS）与 Linux 并行运行
多核处理器
LUTs
DSP Slices
PS DDR4
PL DDR4
QSPI FLASH

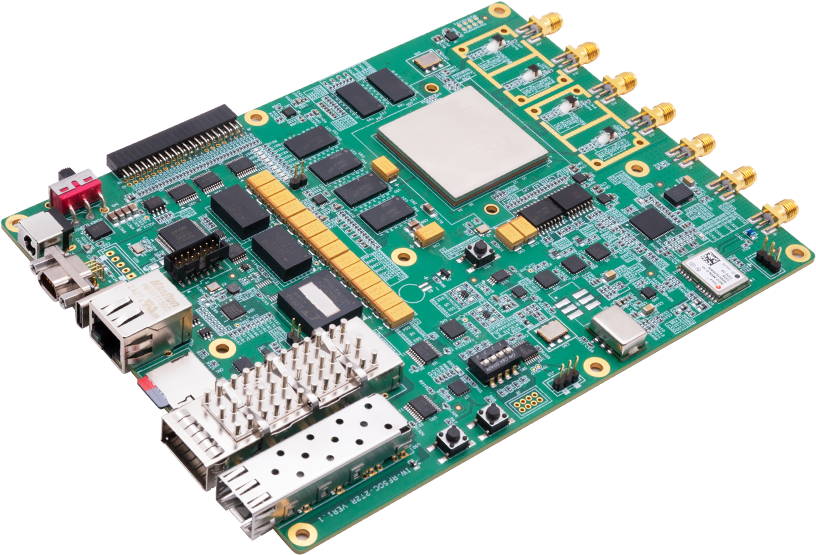

RF发送和RF接收端口通过高性能SMA侧插 RF 连接器对外连接，以Zynq UltraScale+ RFSOC作为核心处理系统，具有丰富的外设接口用于匹配信号处理的外围控制信号传输。AXW22板载40Gbps QSFP 连接器提供光口，10Gbps SFP光口，可与模拟和数字转换并行地有效处理高速数据

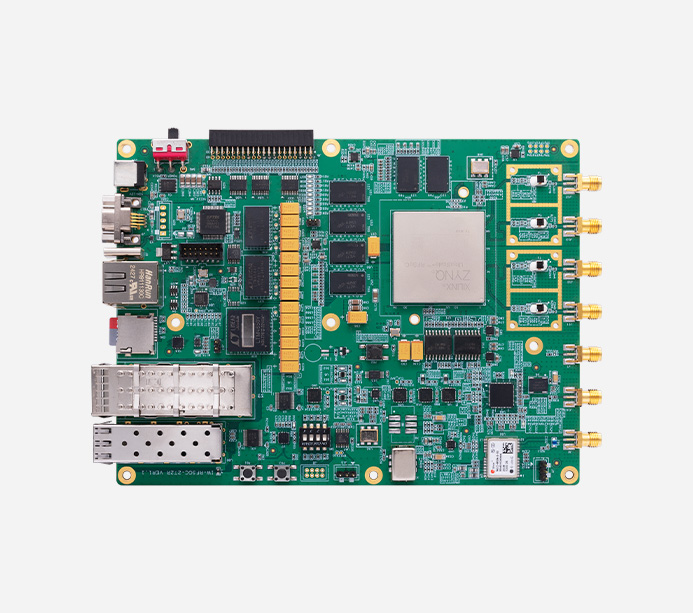

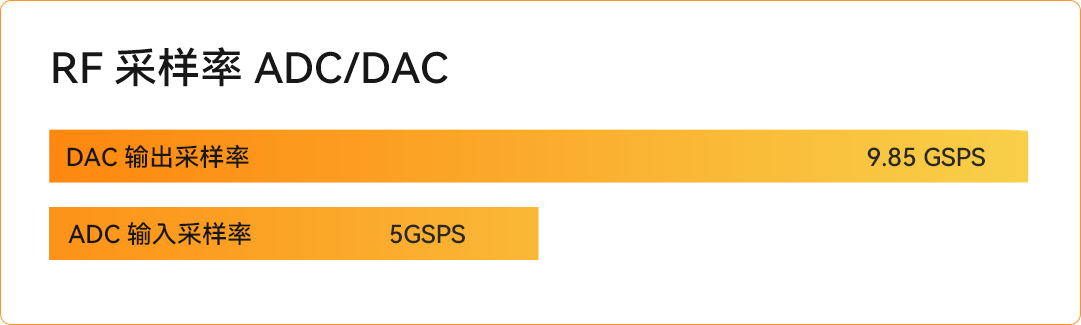

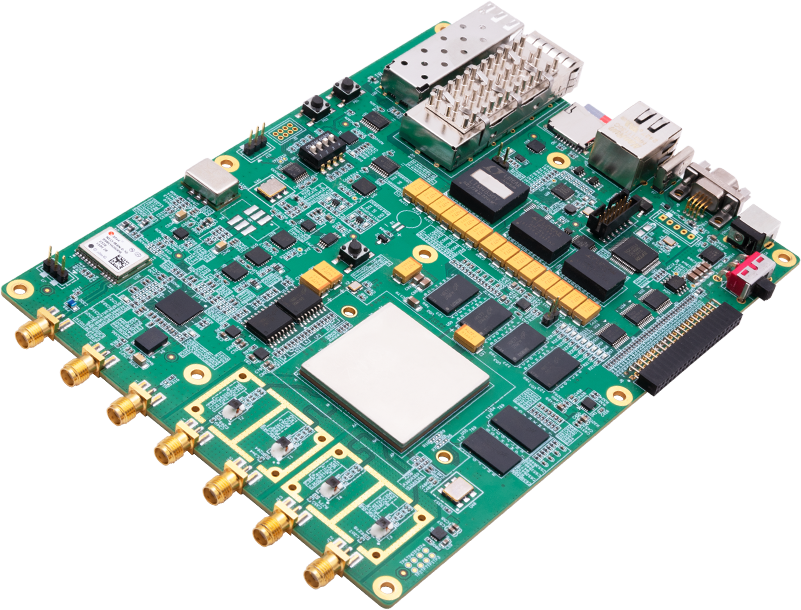

支持 2 路 14 bit ADC 5GSPS 输入，2 路 14 bit DAC 9.85GSPS 输出， 单端信号输入输出，通过巴伦器件进行差分单端互转功能，完成对数据的发送和接收，并且VCM 信号也引出至 TP，方便用户调节共模电压
Zynq UltraScale+ RFSoC 异构计算架构，包括完整的 ARM 处理子 系统、FPGA 架构，以及 RF 信号链中的完整模数可编程性，提供 一个完整的单片软件定义无线电平台
·2 路 14-bit 射频直采 ADC/DAC
·支持多板级联同步，满足大规模系统（雷达阵列等）需求
·直接射频采样技术替代传统模拟转换，降低功耗与成本
·点芯片级集成 ADC/DAC，消除 JESD204B 接口需求，减少信号延迟
·RFSoC将射频采样、FPGA和处理器集成，简化硬件架构，降低功耗和体积
·RF 采样器件消除了 JESD204B 高速串行接口的复杂性,减少计算资源
· 采用 1 通道 40G QSFP VITA 66.4 光纤接口和1通道10G SFP光纤接口来有效 地卸载数据
芯片型号
XCZU47DR-2FFVE1156I
芯片 CPU
Quad-core Arm CortexA53 MPCore
Dual-core Arm Cortex R5F MPCore
14 bit 2.5GSPS RF-ADC
8
14 bit 9.85GSPS RF-DAC
8
Decimation/ interpolation
1x, 2x, 3x, 4x, 5x, 6x, 8x, 10x, 12x, 16x, 20x, 24x, 40x
GTY/GTR
PL 端 GTY 8/PS 端 GTR 4
System Logic Cell
930K
CLB LUTs
425K
Max.Dist.RAM
13.0Mb
Total Block RAM
38.0Mb
UltraRAM
22.5Mb
DSP Slices
4272
PCIe Gen4 x8
2
内存
PS 端 4 片 1GB DDR4 共 4GB
PL 端 2 片 1GB DDR4 共 2GB
板卡供电
2.5mm 圆头电源插座（DC +12V）

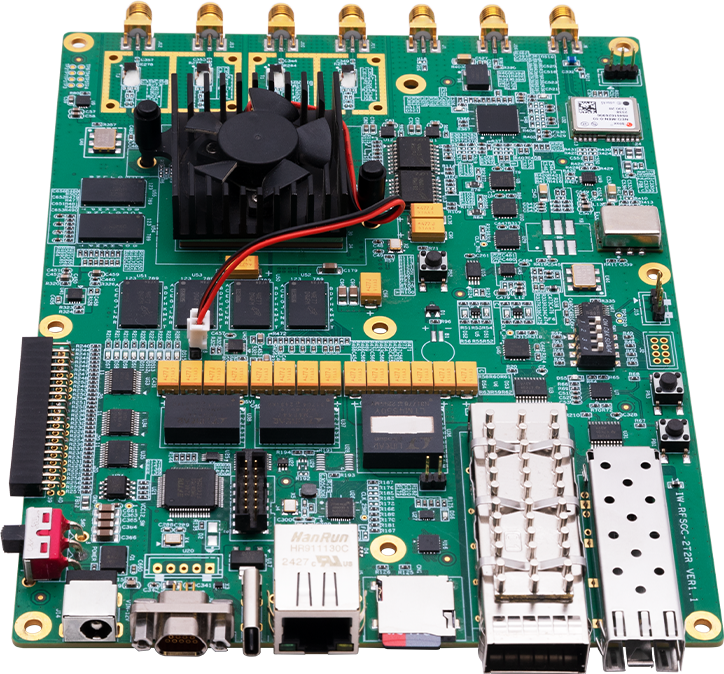

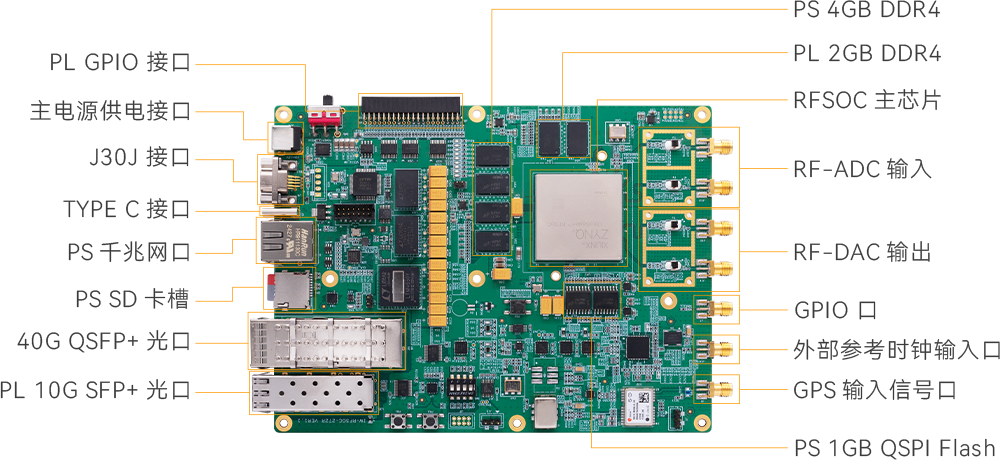

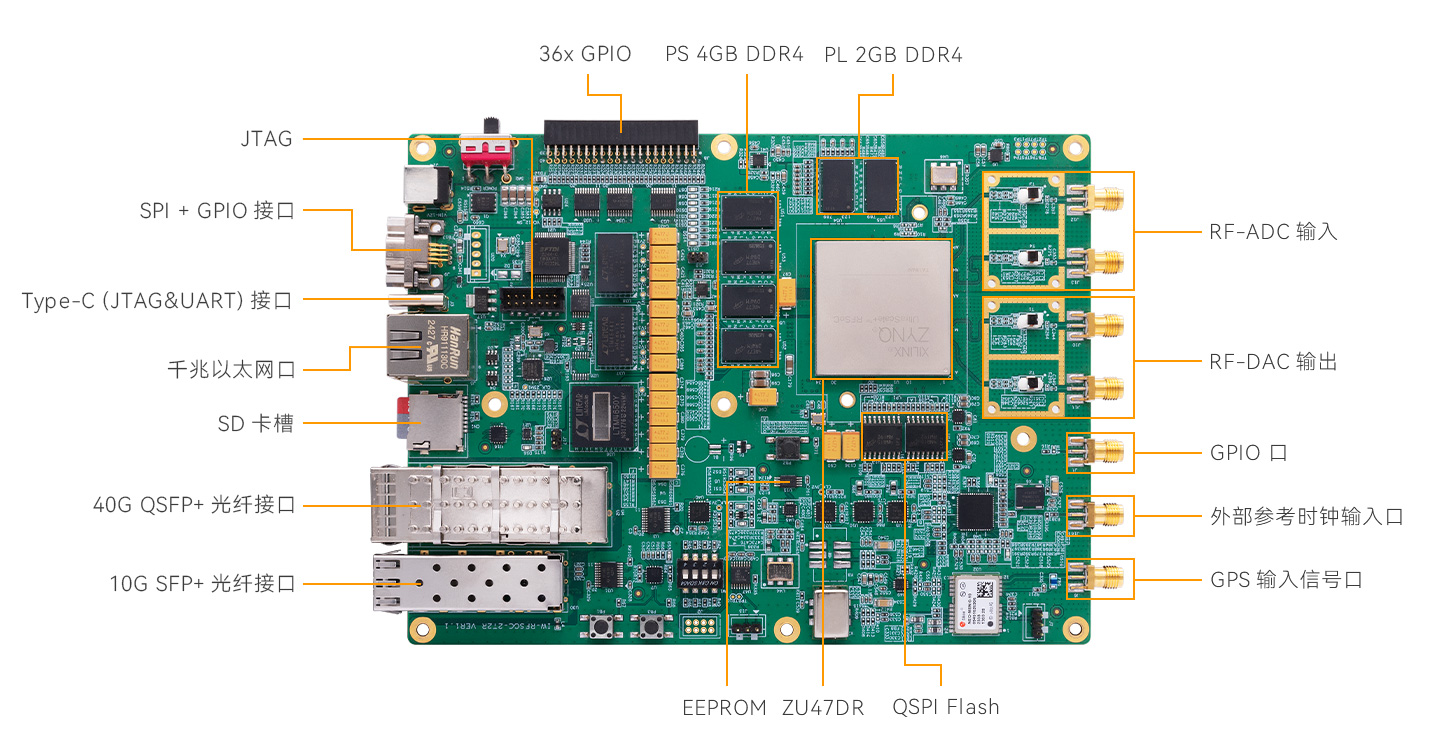

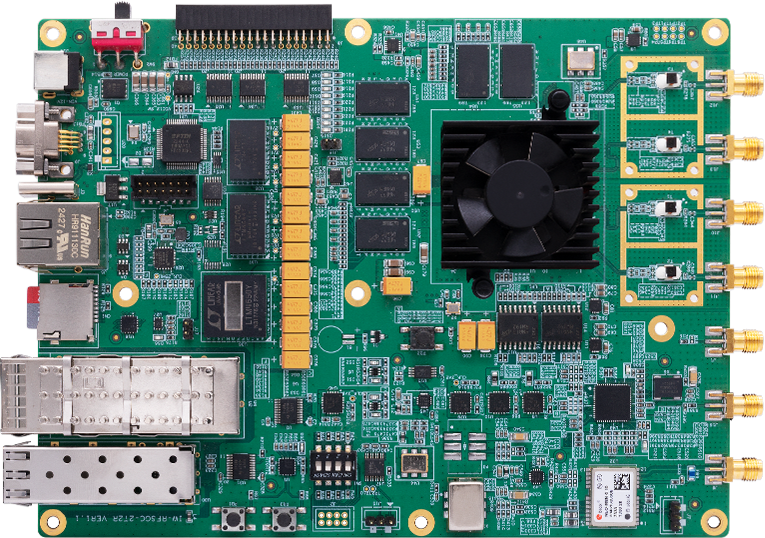

PS 端接口
2x 128MB QSPI flash 固化配置文件
1x JTAG 调试接口
1x 10/100/1000 Ethernet RGMII (RJ45) 网口
1x Mircro SD Card
PL 端接口
2 路 ADC (14-bit 、5GSPS) 端口
2 路 DAC (14-bit、9.85GSPS) 端口
1x QSFP+ 40G 光口
1x SFP+ 10G 光口
1 路 I2C 接口的 EEPROM
GPS 接口（接口形式：侧插SMA连接器）
1 路 SPI 接口和 1 路 GPIO（接口形式：J30J连接器）
36x GPIOs（接口形式：2.0mm间距弯插排座）
1x RS232接口（接口形式：2.0mm 间距弯插排座） IO
8x LEDs
环境温度
工作时 -40℃~70℃
FPGA 开发板
1 块
散热风扇
1 个
SD卡
1个
网线
1 根
SMA 线
4 根
电源适配器
1 个
资料 U 盘
1 个

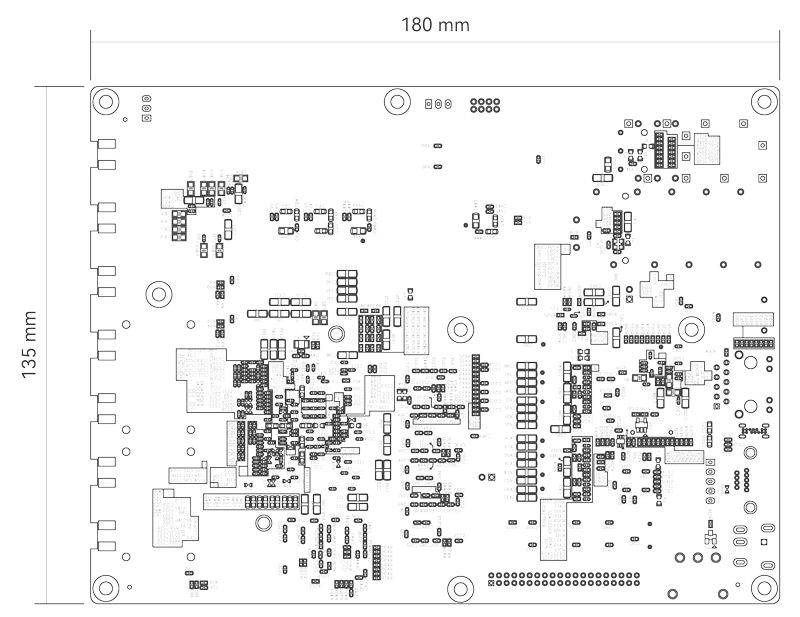

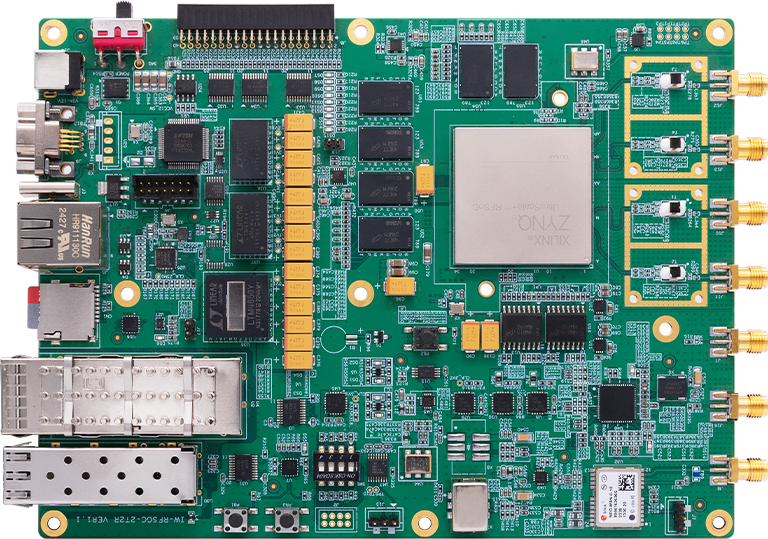

尺寸大小
扩展板 180mm x 135mm
XCZU47DR 芯片集成 Quad Cortex-A53 处理器 + 930K 逻辑单元，支持复杂算法实时处理，适用于 5G 基站、雷达信号处理等高精度场景
通过 Zynq RFSoC，无线基础设施制造商可实现显著的占板面积及功耗减少，这对后期 MIMO 技术的发展至关重要
通过 Zynq RFSoC 中用直接 RF 采样、高灵活、可重构逻辑及软件可编程性，为信号生成和信号分析构建高速度的多功能仪器
具有 2 通道 ADC 和 2 通道 DAC，可满足更大的应用需求，能够在预警场景下实现低时延收发，获得最佳响应时
通过 Zynq RFSoC 中用直接RF采样、高灵活、可重构逻辑及软件可编程性，为信号生成和信号分析构建高速度的多功能仪器
所有出售产品主体保修期为 12 个月，其中 FPGA 芯片、液晶屏为易损件，不在保修范围内。
所有配件及赠品不在保修范围内。
