ALINX AMD Virtex UltraScale+ FPGA 超高端开发板 XCVU13P FMC+ AXVU13F

XCVU13P

  • 产品型号

    AXVU13F
  • 产地

    上海
  • 价格

    ¥100000.00

产品推荐


Virtex UltraScale+ VU13P

超高端 FPGA 开发平台


  • ·XCZ19EG

    FPGA 器件

  • ·3780K

    Logic Cells

  • ·最大支持 32GB

    DDR4 SODIMM 接口

  • ·76

    GTY 28.21Gb/s

  • ·4x FMC+

    扩展接口

  • ·100G

    光纤接口


强大丰富的 FPGA 资源

Virtex UltraScale+ XCVU13P 提供了大规模的可编程逻辑资源、丰富的 DSP 和存储资源,以及高速串行接口,可满足各种高端应用的严苛性能需求

  • ·3456K

    Flip-Flops

  • ·1782K

    LUTs

  • ·12,288

    DSP Slices

  • ·702

    I/O

  • ·94.5Mb

    Total Block RAM

  • ·360Mb

    UltraRAM


FPGA + GPU 异架构

Jetson Orin NX 8G/16G 模组(模组需单独购买)

NVIDIA Jetson ORIN 系统提供 70/100 TOPS AI 性能,支持大规模训练、开发和部署,M.2 SSD 高速存储,DP 视频输出等功能

  • ·70T/100T

    AI 性能

  • ·765/918MHz

    GPU 最大频率

  • ·6/8 核

    Arm Cortex-A78AE

  • ·2GHz

    CPU 最大频率

  • ·32 个 1024 核

    Tensor Core NVIDIA Ampere 架构


Jetson Orin NX 高速 AI 算力

YOLOX 高性能目标识别算法

  • ·高效目标识别

  • ·多种影像模式

  • ·高性能计算

  • ·高速编码与存储

  • ·高速精准图像处理




选配 NVIDIA Jetson Orin NX 8GB/16GB GPU 模组,高速 AI 算力,对图像信息进行处理和分析,采用 YOLOX 目标识别算法,提供极高的检测精度和速度,能够实现对目标物品的识别检测、跟踪、测量等多种功能。

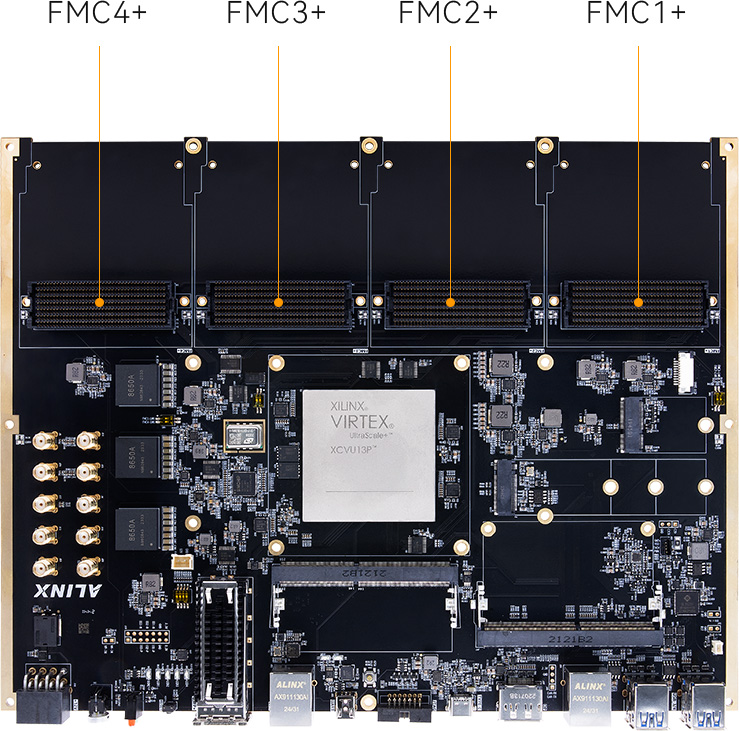

4路 FMC+ 扩展口

AXVU13F 带有 4 路 FMC+ 扩展口,提供了 384 个 I/O 数量和 68 对 28.21G 的高速 GTY 收发器,可以外接 ALINX 的各种 FMC+ 和 FMC 模块(HDMI 输入输出模块,双目摄像头模块,高速 AD 模块等)


连接器

IO 数

GTY 收发信号

FMC1+

引出 LA+HA 共 120 个 IO

20 对 28.21G 的高速收发器

FMC2+

引出 LA+HA 共 120 个 IO

16 对 28.21G 的高速收发器

FMC3+

引出 LA 共 72 个 IO

16 对 28.21G 的高速收发器

FMC4+

引出 LA 共 72 个 IO

16 对 28.21G 的高速收发器



FMC+ 高性能扩展

模块化灵活配置

FMC 接口是一种高度灵活的存储和信号扩展解决方案,主要用于将高带宽的存储器、视频、通信、射频、DSP、数字信号处理、车载、摄像头及其他 IP 核与 AMD 的 FPGA 连接。




功能接口


·开发板






产品参数

FPGA 系统

FPGA 型号

XCVU13P-2FHGB2104I

Logic Cells

3780K

触发器 (FF)

3456K

LUTs

1728K

UltraRAM

360Mb

Total Block RAM

94.5Mb

DSP slice

12,288

CMTs

16

GTY/Gb/s

76/28.21Gb

PCIe Gen3 x16

4

速度等级

-2

温度等级

工业级

DDR4 接口

1 个 260 脚的 DDR4 SODIMM 内存条插槽,数据位宽 72 位, 支持容量高达 32GB

QSPI FLASH

2 片 128MB 的 QSPI FLASH 存储芯片, 可以存储 FPGA 的配置 Bin 文件以及其它的用户数据文件

时钟配置

2 个 200MHz 差分晶振,可为 SODIMM 控制器及 FPGA 逻辑提供参考时钟
1 个高精度低抖动恒温的可编程多路时钟源,时钟通道数为 14 路, 可为高速收发器 GTY 各路提供参考时钟,满足收发器的时钟要求

PCIe互连接口

1 个与 Jetson Orin NX 8GB 的 GPU 模块通信接口,支持 PCIe Gen3.0 协议,采用 PCIEx4lane 互联模式进行数据通信

FMC+ 接口

4 路 FMC+ 扩展口,可以外接 ALINX 的各种 FMC+ 和 FMC 模块 (HDMI 输入输出模块,双目摄像头模块,高速 AD 模块等)

USB 转串口

1 个 Uart 转 USB 接口,用于系统调试

千兆以太网

支持 10/100/1000 Mbps 网络传输速率,通过 RGMII 接口跟 FPGA 进行数据通信

光纤接口

1 个 100G QSFP28 光纤接口,传输数据速率为 100Gbps

IO 扩展口

1 个 14PIN 的 2.54 间距的 IO 扩展接口,引出 6 路 IO 信号

SMA 接口

2 路 SMA 接口,1 路差分输入,1 路差分输出,分别连接到 FPGA 的 HPIO 管脚上,可用于差分信号的输入与输出验证

按键和 LED 灯

8 个发光二极管 LED, 1个电源指示灯; 1 个配置完成指示灯, 2 个串口通信指示灯, 4 个用户LED灯。1 个用户按键

JTAG 调试口

1 个 14PIN 的 JTAG 接口,用于下载 FPGA 程序或者固化程序到 FLASH

NVIDIA Jetson Orin NX 系统

型号

Jetson Orin NX 8GB(需单独购买)

Jetson Orin NX 16GB(需单独购买)

AI 性能

70 TOPS

100 TOPS

GPU

搭载 32 个 Tensor Core 的 1024 核 NVIDIA Ampere 架构 GPU

GPU 最大频率

765 MHz

918 MHz

CPU

6 核 Arm Cortex-A78AE v8.2 64 位 CPU 1.5MB L2 + 4MB L3

8 核 Arm Cortex-A78AE v8.2 64 位 CPU 2MB L2 + 4MB L3

CPU 最大频率

2 GHz

2 GHz

DL 加速器

1x NVDLA v2

2x NVDLA v2

DLA 最大频率

614 MHz

614 MHz

视觉加速器

1x PVA v2

1x PVA v2

显存

8GB 128 位 LPDDR5 102.4GB/s

16GB 128 位 LPDDR5 102.4GB/s

视频编码

1x 4K60 (H.265); 3x 4K30 (H.265 6x 1080p60 (H.265); 12x 1080p30 (H.265)

视频解码

1x 8K30 (H.265); 2x 4K60 (H.265); 4x 4K30 (H.265); 9x 1080p60 (H.265); 18x 1080p30 (H.265)

功率

10 瓦 - 20 瓦

10 瓦 - 25 瓦

M.2 SSD 接口

1 个 PCIE (x2) Gen4 标准的 M.2 接口,用于连接 NVME 的 SSD 固态硬盘,ORIN 的数据和系统文件存储于 SSD 里

M.2 WIFI/BT

M.2 KEY-E 的连接器,预留用于连接器 WIFI/BT 模块,接口包含 PCIEx1,USB2.0,UART,I2S 和 I2C 等信号

DP 显示接口

支持 DP 视频输出,开发板 1 路 DisplayPort 输出显示接口跟 Jetson Orin NX 模块连接,用于视频图像的显示。 接口支持 VESA DisplayPort V1.2 和 eDP V1.4 输出标准

USB3.0 接口

4 个 USB3.0 Type A 接口,支持 HOST 工作模式,
1 个 USB3.0 Type C 接口,支持 HOST、SLAVE、OTG 工作模式

千兆以太网

1 路千兆以太网接口,模块输出的 MDI 信号直接连接到 RJ45 连接器

电源参数

输入电压

+12V 电压输入

供电

12V/15A 供电

输入电流

15A 最大电流



包装清单

FPGA 开发板

1 块

USB 下载器

1 个

Mini USB 线

1 根

散热风扇

1 个

12V 电源

1 个



结构尺寸

尺寸大小

295mm x 230mm

叠层数量

扩展板 20 层 PCB 设计,预留独立电源层和 GND 层


扩展板结构尺寸图


应用领域

适用于半导体检测、工业和制造业、医疗内窥镜和手术机器人、机器人开发、智慧城市、 安防等多领域解决方案


智能车载


人工智能


医疗器械


航空航天、网络通信


工业智造


城市电力交通


半导体、芯片


计算加速
