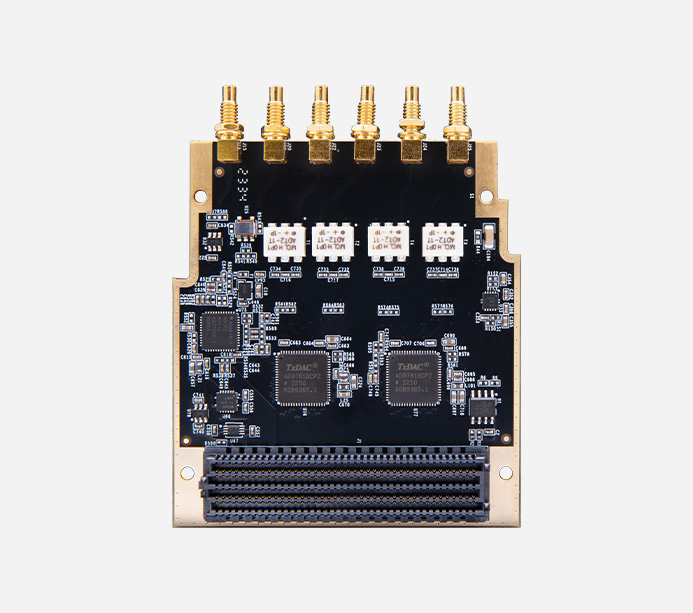

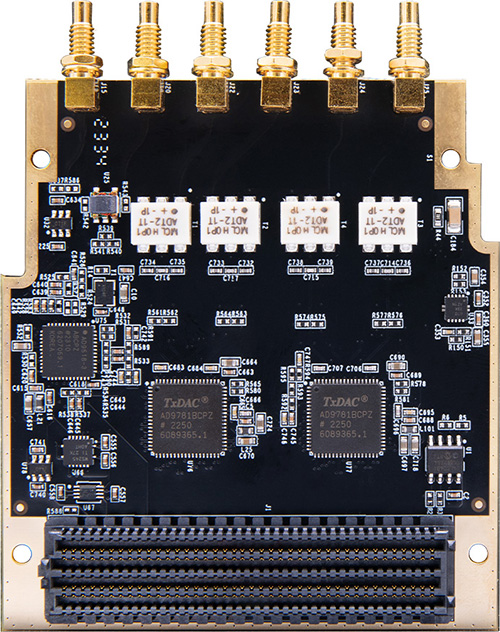

4 通道高速 DA 模块,每路 DA 为14 位,500MSPS 转换率的数字转模拟信号
芯片型号
AD9781
DA 输出路数
4 路,14bit, 500MS/s 更新率
输出阻抗
50 Ohm
全量程输出电流
8.66mA~31.66mA(默认 20mA)
输出幅度范围
-350mV~+350mV
模拟信号输出接口
SSMC 接口
输出耦合方式
交流耦合
外部时钟输入
1 路
外部触发/同步信号
1 路输入, 3.3V LVCMOS 或 LVTTL
FMC 接口
支持 LPC 或 HPC
数字接口电平标准
LVDS 电平 1.8V 或者 2.5V
配置接口
SPI 接口
工作温度
-40℃~85℃
功耗
小于 6W
FL9781模块和FPGA开发板的硬件连接测试
Z19开发板的和FL9781的硬件连接图
DA输出的正选波波形图
ALINX很多开发板都带有FMC LPC接口或者HPC接口,所有的带FMC接口的开发板都支持FL9781模块。以下的开发板已经提供了FL9781模块的例程
编号
开发板型号
FMC连接器
1
AX7325/AX7325B
J7
2
AX7350
J15
3
AX7450
J7
4
AXKU040
FMC2(J6)
5
AXKU041
FMC2(J2)
6
AXKU042
FMC2(J13)
7
AXU4EVB-P
J41
8
AXU5EVB-P
J41
9
AXU9EGB
J7
10
AXU15EGB
J7
11
Z7-P
J13
12
Z19
FMC2(J33)
13
Z19-P
FMC2(J19)
