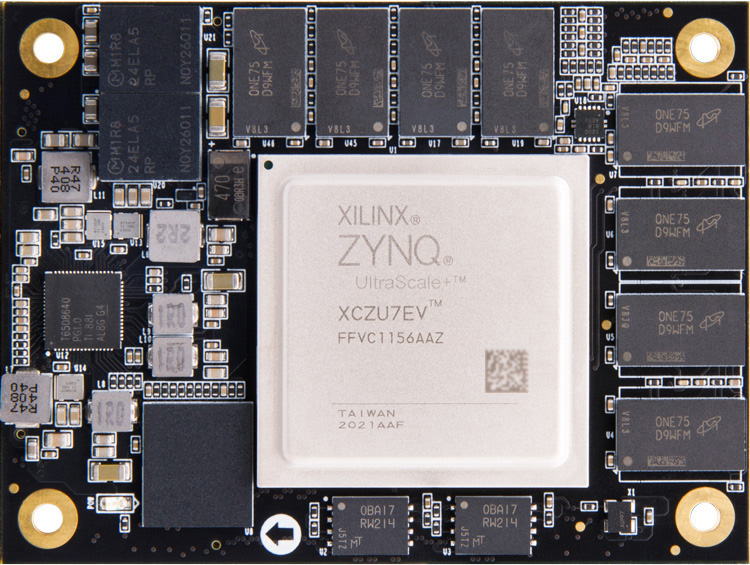

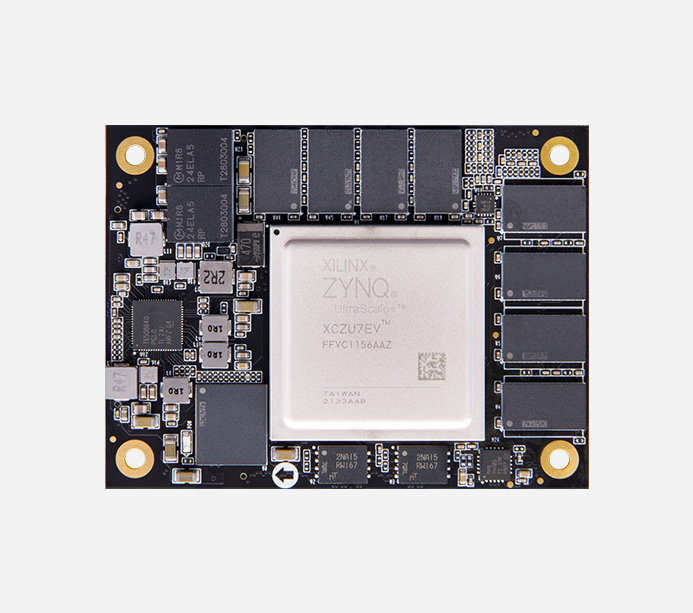

Xilinx Zynq UltraScale+ MPSoC SOM FPGA核心板 AI云计算 XCZU7EV ACU7EVC

XCZU7EV

  • 产品型号

    ACU7EVC
  • 温度等级

    -40℃~85℃
  • 产地

    上海
  • EAN码

    6971390271872
  • 价格

    ¥8999.00

产品推荐


Xilinx Zynq UltraScale+ MPSoC FPGA 高端核心板

四核 ARM Cortex-A53 与双核 Cortex-R5 实时处理器

Mali-400 MP2 GPU 及 16nm FinFET+ 可编程逻辑相结合 集成型 H.264/H.265 视频编解码器,编解码达 4Kx 2K (60fps) 视频是多媒体、汽车 ADAS、监控、AI 智能、云计算、高速数据交换存储、及其它嵌入式视觉应用的理想选择

  • ·ARM 处理器

    四核 ARM CORTEX-A53+ 双核 ARM CORTEX-R5

  • ·GPU 图形处理器

    Mali™-400 MP2 GPU

  • ·8GB DDR4

    PS 4GB DDR4+ PL 4GB DDR4

  • ·FLASH 存储

    8GB eMMC FLASH/64MB QSPI FLASH


功能接口


对应开发板

·Z7-P



*了解对应开发板,点击查看详情>>

产品参数

核心板主要参数

核心板

ACU7EVC

FPGA 型号

XCZU7EV-2FFVC1156I

芯片级别

速度等级 -2,工业级 -40°c~85°c

CPU

4x ARM Cortex™-A53,1.333GHz;双核 Cortex™-R5,533MHz

GPU

Mali-400 MP2,677MHz

内存

PS 端 DDR4  4GB,64bit,2400Mbps
PL 端 DDR4  4GB,64bit,2400Mbps

QSPI FLASH

64MB

eMMC FLASH

8GB

PS 端高速连接

PCIe Gen2 x4,2 x USB3.0,SATA 3.1,DisplayPort,4x Tri-mode Gigabit Ethernet

PS 端一般连接

2x USB 2.0, 2x SD/SDIO,2x UART,2x CAN 2.0B,2x I2C,2x SPI,4x 32b GPIO

逻辑单元

504K

查找表

230.4K

触发器

460.8K

全局时钟

8

Total Block RAM

11Mb

Max. Distributed RAM (Mb)

6.2Mb

UltraRAM (Mb)

27Mb

DSP Slices

1728

视频编解码器

H.264/H.265

收发器

12.5Gb/s x16

PL PCI-Express

PCIE Gen3 x8

HD I/O

46 个

HP I/O

134 个

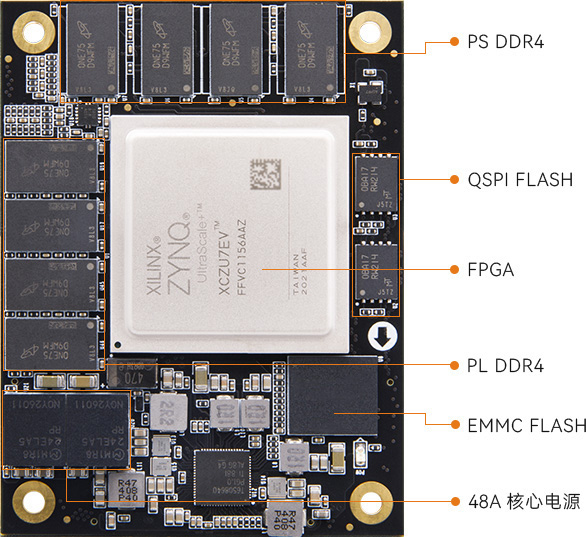

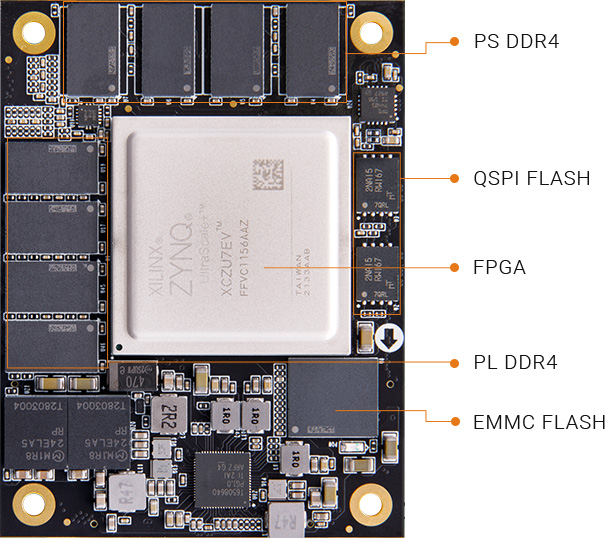

功能和接口

VCU

1 个 Video Codec Unit (VCU),集成型 H.264/H.265 视频编解码器

QSPI Flash

2 片 32MB QSPI FLASH 共 64MB,可用作 FPGA 用户数据的存储

eMMC Flash

1 片 8GB eMMC Flash,在 ZYNQ 系统使用中,可以作为系统大容量的存储设备

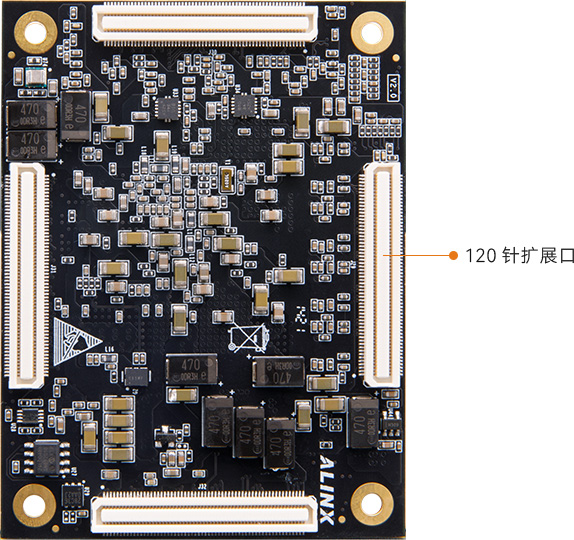

扩展口

4 路 120Pin 0.5mm 间距扩展口,接松下高速工业级板对板连接器

晶振

1 个无源晶体为 PS 系统提供 32.768KHz 的 RTC 实时时钟
1 个单端 33.333MHz 晶振,提供给 PS 系统时钟输入
1 个 200MHz 晶振的 PL 系统时钟源,用于 DDR4 控制器的参考时钟


电源参数

输入电压

12V 供电


包装清单

FPGA 核心板

1 块





结构尺寸

尺寸大小

80x 60x 7.1mm

合高

9.1mm

叠层数量

16 层,高质量 PCB 材质







支持 XILINX VITIS-AI DPU

AI 识别检测、深度计算学习

智能识别检测、图像视频处理、安防监控、机器视觉、火灾监测、交通安全、智慧工地、智慧酒店、智慧农业、物联网

车辆识别

红外车辆识别


行人识别

室内人物识别

火灾检测

安全帽检测

混凝土缺陷检测

PCB缺陷检测

搭配 Mali™-400 MP2 GPU、内存 64bit DDR4 超强组合

工业级 FPGA 芯片  双 ARM 应用处理器

4x ARM Cortex-A53,1.333GHz;双核 Cortex™-R5,533MHz;PS 端 4GB DDR4,64bit,数据速率 2400Mbps;PL 端 4GB DDR4,64bit,数据速率 2400Mbps


高清视频理念设计

H.264/H.265 视频编解码器

能够同时编解码达 4K x 2K (60fps) 视频


快速上手,缩短开发学习时间

提供资料方便二次开发

提供原理图、PCB 结构图 (PDF)、封装、参考设计等方便二次开发


所有出售产品主体保修期为 12 个月,其中 FPGA 芯片、液晶屏为易损件,不在保修范围内。

所有配件及赠品不在保修范围内。
