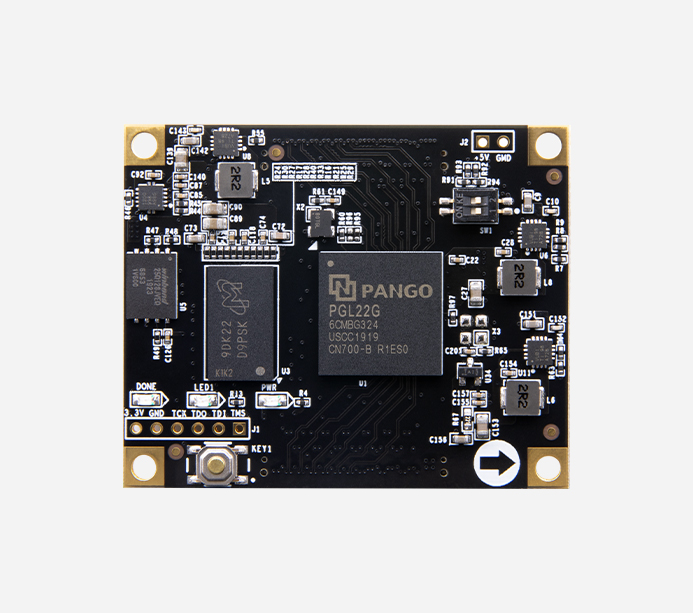

紫光同创 Logos PGL22G FPGA 核心板 国产 P22

ACPGL22G

  • 产品型号

    P22
  • 温度等级

    0°C~70°C
  • 产地

    上海
  • 价格

    ¥329.00

产品推荐


国产紫光同创 Logos 系列 FPGA 核心板

高速,高带宽,高容量,适合高速数据通信,视频图像处理,高速数据采集等方面使用


功能接口

·核心板



产品参数


核心板主要参数

型号

PGL22G-6CMBG324

DDR3

256MB DDR3

QSPI FLASH

16MB

速度等级

-6

温度等级

商业级 0°C~70°C

LUT5

17536 个

等效 LUT4

21043 个

FF

26304 个

18Kb DRM

48 个

APM

30 个

PLL

6 个

ADC

1 个

HMEMC

2 个

MAX user IO

240 个


功能和接口

内存

1 片 256MB DDR3,16bit 总线,用于数据缓存

QSPI Flash

1 片 16MB QSPI FLASH,可用作 FPGA 用户数据的存储

晶振

1 个 50MHz 有源晶振,给系统提供稳定的时钟源

JTAG 接口

10 针 2.54mm 标准的 JTAG 口,用于 FPGA 程序的下载和调试

AD 转换器

4 个高速扩展口,使用 4 个 80Pin 的板间连接器和底板连接

LED 灯

1 个电源指示灯,1 个配置灯,1 个用户 LED 灯

扩展口

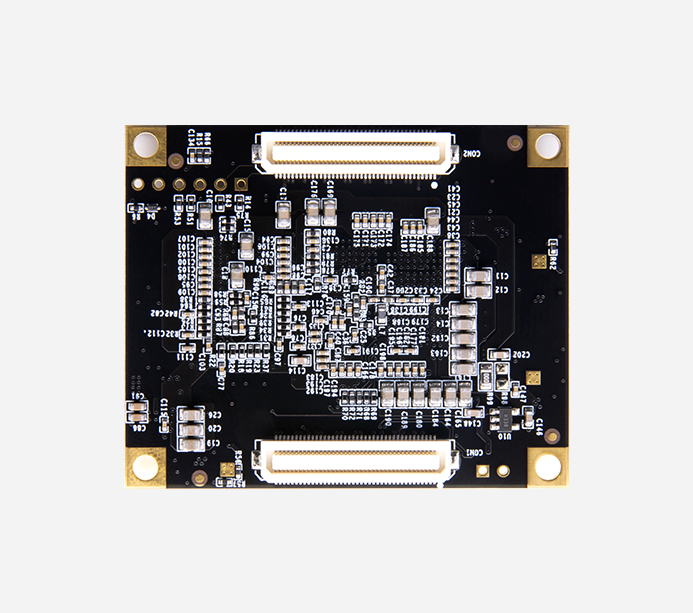

2 个 80Pin 松下工业级连接器


电源参数

输入电压

5V 供电





包装清单

FPGA 核心板

1 块





结构尺寸

尺寸大小

55mmx 45mmx 6.4mm

连接器合高

3.0mm

叠层数量

10 层 PCB 板设计






所有出售产品主体保修期为 12 个月,其中 FPGA 芯片、液晶屏为易损件,不在保修范围内。

所有配件及赠品不在保修范围内。
