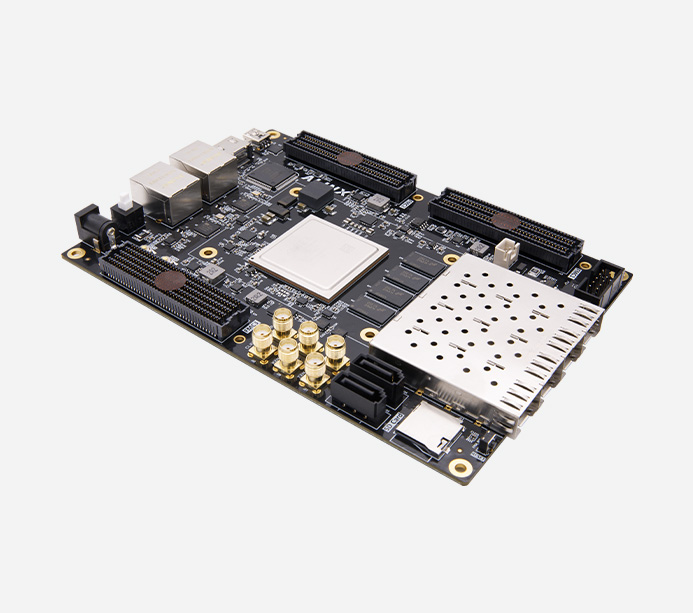

Xilinx Kintex UltraScale FMC HPC PCIE 光纤 FPGA开发板 XCKU040

XCKU040

  • 产品型号

    AXKU041
  • 产地

    上海
  • 价格

    ¥6999.00

产品推荐


Xilinx Kintex UltraScale  FPGA 高端开发板

高速光纤网络数据通信、数据存储、机器视觉、工业控制 视频采集输出,视频传输处理、项目研发前期验证

  • ·2x 10G SFP+光纤接口

  • ·4GB DDR4,64bit

  • ·2x LPC,1xHPC FMC 扩展口


技术支持

软件版本:Vivado 2017.4 开发板所有配套资料均通过百度网盘提供,购买后,请联系客服索取

基础实验
                     01.vivado 下LED流水灯实验及仿真
02.vivado下按键实验
03.串口收发实验
04.按键消抖实验
05.LM75温度测试例程
06.sd卡读写实验
07.l2C接口EEPROM实验
08.DDR4读写测试实验


09.FPGA片内ROM读写测试
10.FPGA片内RAM读写测试
11.FPGA片内FlFO读写测试
12.千兆以太网传输实验
13.GTH光纤通信测试例程
14.GTH光纤数据传输例程(⑵)
15.pcie测试例程

功能接口

·开发板



产品参数

FPGA芯片

芯片型号

XCKU040-2FFVA1156I

芯片级别

                                                  速度等级-2,工业级

逻辑单元

530.250

查找表

                                                  242,400

触发器

484,800

PCIe Gen3 x8

                                                  3

Block RAM (Mb)大小

21.1

DSP 处理单元(DSP Slices)

                                                  1920

收发器

20路, 16.3Gb/s max

速度等级

-2

温度等级

工业级

功能和接口

DDR4

4片1GB DDR4,共4GB

QSPI Flash

                                                  2片256Mbit 共64MB QSPI FLASH存储芯片,可用作FPGA芯片配置文件和用户数据的存储

光纤接口

2路SFP+光纤接口,实现2路高速的光纤通信接口。每路的光纤数据通信接收和发送的速度高达16.3Gb/s

FMC扩展口

                                                  3个标准的FMC的扩展口,其中有2个LPC扩展口,1个HPC扩展口。外接XILINX或ALINX各种FMC子板((HDMI输入输出模块,双目摄像头模块,高速AD模块等)

Micro SD卡座

                                                  1路Micro SD卡座,用于FPGA对SD卡的数据读写和存储

USB转串口

1路Uart转USB接口,用于和电脑通信,方便用户调试

以太网接口

1路10/100M/1000M以太网RJ45接口,用于和电脑或其它网络设备进行以太网数据交换

SMA接口

2路SMA外接接口,引脚连接普通的时钟信号,用于外接的输入输出信号

JTAG调试口

1个10针2.54mm标准的JTAG口,用于FPGA程序的下载和调试

晶振

1个200Mhz差分晶振,给FPGA系统提供稳定的时钟源
1个125Mhz差分晶振,为光纤提供参考时钟
1个156.25Mhz差分晶振,给收发器参考时钟

温度传感器

1 片温度传感器芯片LM75,检测周围环境温度

EEPROM

1片EEPROM,用于lC总线通信和存储客户自定义信息

LED灯

6个LED,1个电源指示灯;1个DONE配置指示灯4个用户指示灯,一对面板指示灯

按键

2个用户按键,1个复位按键,1个连接到FPGA的普通IO

电源参数

输入电压

+12V 电压输入

供电

12V/3A供电

输入电流

3A 最大电流保护




包装清单

开发板

1块

散热风扇

1个

Mini USB线

1根

USB下载器

1套

12V 电源

1个




结构尺寸

尺寸大小

210mm x106.65mm

叠层数量

采用14层 PCB板设计,预留独立电源层和GND层

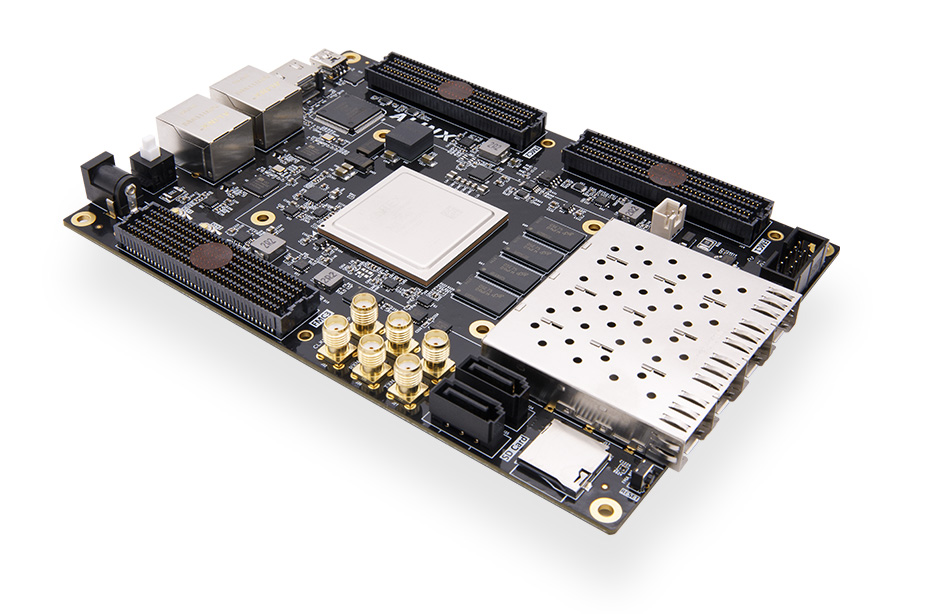

                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                  AXku041-Kintex-UltraScale-FPGA开发板3.jpg

丰富的扩展接口

多领域开发 高速传输

高速光纤通信、视频处理、高速数据传输处理等


支持高速数据传输和交换,数据存储,视频传输处理以及工业控制的要求、项目研发前期验证

丰富的外围接口:1个FMC HPC接口,2个FMC LPC接口、2路SFP+光纤接口、1路千兆以太网接口、1路UART串口接口、1路SD卡接口、1路网口、2路SMA接口、1个10针JTAG口

SFP光纤接口

高速光纤传输通信

光纤数据通信接收和发送的速度高达16.3Gb/s
