适用于 PCIe、视频图像处理、SFP+ 光纤/以太网通信等
双核 ARM CORTEX-A9
1GB，32bit
PCIe2.0、SFP+光纤、千兆以太网、HDMI输入输出等接口
8GB eMMC FLASH，256Mbit QSPI FLASH
开发板所有配套资料均通过百度网盘提供，购买后，请联系客服索取
基础实验
01. 开发板简介和检测
02. ZYNQ 简介
03. Vivado 开发环境
04. PL“Hello World”LED 实验
05. HDMI 输出实验
06. HDMI 直通 ILA 调试实验
07. GTX 收发器误码率测试IBERT 实验
08. 体验 ARM，裸机输出“Hello World”
09. PS 点亮 PL 的 LED 灯
10. PS 定时器中断实验
11. PL 按键中断实验
12. 以太网实验（ LWIP ）
13. 自定义 IP 实验
14. 使用 VDMA 驱动 HDMI 显示
15. 固化程序
16. PCIe 测试
17. PCIe 传输视频到 HDMI 显示
18. HDMI 视频输入到 PCIe 捕捉显示
19. Linux 下开发 PCIe
20. 安装虚拟机和 Ubuntu 系统
21. Ubuntu 安装 Linux 版 Vivado 软件
22. Petalinux 工具安装
23. NFS 服务软件安装
24. Petalinux 定制 Linux 系统
25. 使用 SDK 开发 Linux 程序
26. Linux 下 GPIO 实验
27. Petalinux 下的 HDMI 显示
28. 使用 Debian 8 桌面系统
29. 制作 QSPI Flash 启动的 Linux
30. QSPI 和 eMMC 启动 Linux
31. GTP 光纤数据通信
32. GTP 光纤视频图像传输
SDK 实验
01. PS 端 MIO 操作点亮 LED 灯
02. PS 端 MIO 操作按键中断
03. PS 端UART读写控制
04. XADC 使用
05. PL 读写 PS 端 DDR 数据
06. BRAM 实现 PS 与 PL 数据交互
07. 双核 AMP 使用
08. ZYNQ 下使用 Free RTOS
09. DMA 环通测试
10. AN108 DAC 波形发生器 DMA 使用
11. AN108 ADC 示波器 DMA 使用
12. AN9238 ADC 示波器 DMA 使用
13. AN706 ADC 示波器 DMA 使用
14. AN108 DAC 模块的 Scatter / Gather DMA 使用
15. AN9767 DAC 模块的 Scatter / Gather DMA 使用
16. OV5640 摄像头采集显示一
17. OV5640 摄像头采集显示二
18. 双目摄像头以太网传输
19. 7 寸液晶屏模块使用
20. 7 寸触摸屏使用
21. SD 卡读写操作BMP图片显示
22. SD 卡读写操作之摄像头抓拍
23. AN706 ADC 采集以太网传输
24. AN9238 ADC 采集以太网传输
25. AN108 ADC 采集以太网传输
26. UDP/TCP 远程更新 QSPI Flash
HLS 实验
01. 初识 HLS
02. 状态指示 LED
03. 浮点协处理
04. 视频彩条输出
05. 视频帧缓存管理
06. 视频图像缩放叠加
07. 视频字符叠加
08. 图像对比度调整
09. 摄像头自动聚焦
10. 边缘检测
11. 角点检测 FAST
12. 快速傅里叶变换 FFT
Linux 实验
01. QT 在 ZYNQ 上的应用
02. OpenCV 应用 USB 摄像头显示
03. 双目摄像头模块 OpenCV 显示
04. 触摸屏模块应用
05. AXI DMA 读写测试
06. 基于 DMA 的 ADC 波形显示 ( AN706 )
07. 自动运行 petalinux 应用程序
08. 附录：Linux 常用命令
开发板
AN9767 套餐
AN706 套餐
AN9238 套餐
视频套餐
豪华套餐
开发板
●
●
●
●
●
●
下载器
●
●
●
●
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
双目摄像头
●
●
7 寸屏
●
●
套餐配套模块，点击了解更多
点击上方图片查看核心板详情>>

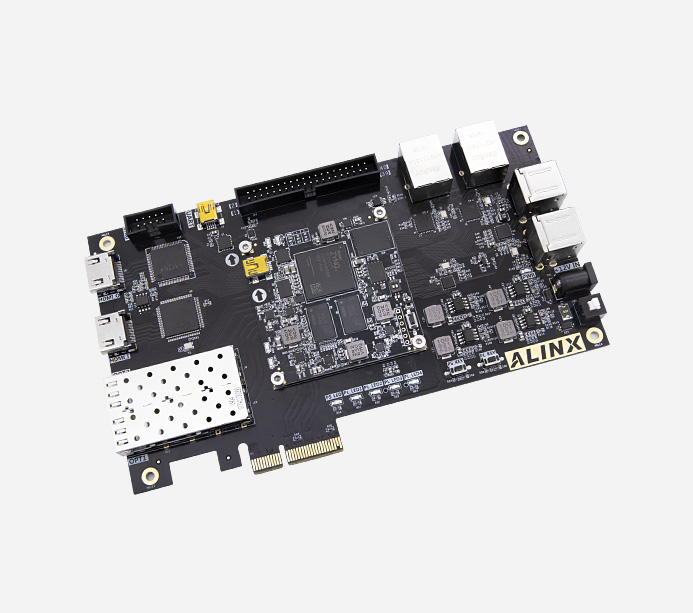

开发板
AX7015
FPGA 型号
XC7Z015-2CLG485I
内核 CPU
双核 ARM Cortex-A9，主频 767MHz
速度等级
-2
工作温度
-40°c~85°c
查找表
46200
触发器
92400
EMMC FLASH
8GB
收发器
4 路，PCIE Gen2 x4
PL (FPGA端)
148 个
LVDS 差分对
24 个
内存
DDR3 1GB，数据速率 1066Mbps
芯片级别
工业级
逻辑单元数量
74K
乘法器
160 ( 18 x 25MACCs )
BLOCK RAM
3.3Mb
QSPI FLASH
256MBit
MIO(ARM端)
39 个
电压可调 IO
50 个
DDR3
2 片 512MB DDR3 共 1GB，32bit 总线，数据速率 1066Mbps
QSPI Flash
1 片 256Mbit QSPI FLASH，可用作 FPGA 用户数据的存储
EMMC Flash
8GB，在 ZYNQ 系统使用中，可以作为系统大容量的存储设备
收发器
4 路 GTP，每路高达 6.25Gb/s，适合光纤通信和 PCIe 数据通信
光纤接口
2 路 SFP+ 高速光纤接口，每路的光纤数据通信接收和发送的速度高达 6.25Gb/s
PCIe 2.0 接口
提供标准的 PCIe2.0 x2 高速数据传输接口，单通道通信速率高达 5GBaud
以太网接口
2 路 10 / 100M / 1000M 以太网 RJ-45 接口，进行以太网数据交换
JTAG 口
10 针 2.54mm 标准的 JTAG 口，用于 FPGA 程序的下载和调试
HDMI 输入输出
HDMI 视频输入输出接口各1路，最高支持 1080P@60Hz 输入输出，支持 3D 输出，不同格式的数据输入
USB 2.0 接口
4 路 USB 2.0 接口，可连接鼠标、键盘等 USB 外设
USB 转串口
2 路 USB Uart 接口，用于和电脑通信，方便用户调试
晶振
1 个 33.33Mhz 有源晶振，给 PS 系统提供稳定时钟源
1 个 125Mhz 有源晶振
SD 卡座
1 路 Micro SD 卡座，支持 SD 模式和 SPI 模式
LED
5 个 LED 灯，1 个 PS 控制，4 个 PL 控制
按键
2 个按键，1 个复位按键，1 个 PS 控制按键，1 个 PL 控制按键
40 针扩展口
预留 1 个 40 针 2.54mm 间距的扩展口，可以外接黑金的各种模块 （双目摄像头，TFT LCD 屏，高速 AD 模块等等）扩展口包含 5V 电 源 1 路，3.3V 电源 2 路，地 3 路，IO 口 34 路。
输入电压
+12V 电压输入
供电
12V / 3A 供电
输入电流
3A 最大电流保护
FPGA 开发板
1 块
USB 下载器
1 套
Mini USB 线
1 根
透明保护板
1 块
12V 电源
1 个
读卡器
1 个
TF 卡
1 个
尺寸大小
核心板 60mm x 60mm，扩展板 188mm x 106mm
叠层数量
核心板 10 层 PCB 板设计，扩展板采用 4 层 PCB 板设计
工业以太网、多路视频传输、多路网络和光纤通信及高速数据传输交换
扩展口接双目摄像头，实现光纤视频传输
开发板通过摄像头采集视频图像，经过光纤接口传输到另一块开发板， 经过光纤接口接收数据以后通过 HDMI 接口显示到显示器。
光纤收发器通信眼图
满足各种 PCIe 高速数据传输、视频图像处理需求
PCIe 读写速度测试
HDMI 视频输入到 PCIe 捕捉显示
AN9767 / AN706 模块上机展示图
*信号源输出的信号连接到 AN9767 模块通过示波器显示波形信号
*信号源输出的信号连接到 AN706 模块，运行系统进行波形数据绘制，通过开发板的 HDMI 接口显示到显示器
所有出售产品主体保修期为 12 个月，其中 FPGA 芯片、液晶屏为易损件，不在保修范围内。
所有配件及赠品不在保修范围内。
