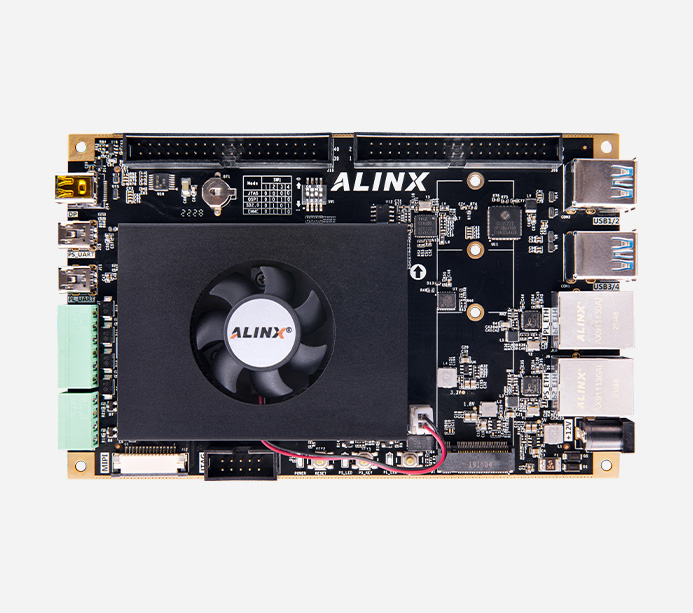

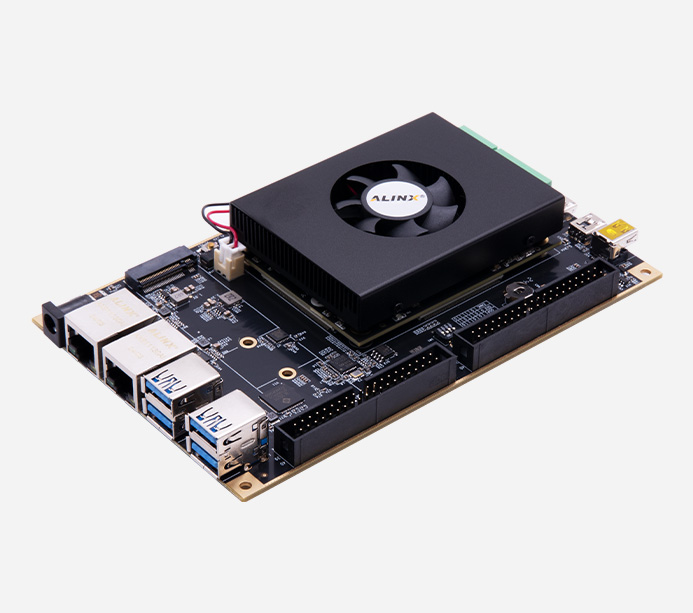

Xilinx Zynq UltraScale+ MPSoC AI 4K视频 FPGA开发板 XCZU5EV

XCZU5EV

  • 产品型号

    AXU5EV-E / AXU5EVB-E
  • 产地

    上海
  • EAN码

    6971390275962
  • 价格

    ¥7299.00

产品推荐

购买须知:

该系列开发板有 AXU5EV-EAXU5EVB-E 两种,仅扩展板网口芯片不同,功能相同, 两个型号会根据库存随机发货,请根据二维码标签区分。


Xilinx Zynq UltraScale + MPSoC  FPGA 高端开发板

支持XILINX Vitis-AI DPU

满足网络通信、高速数据交换存储、工业控制、深度学习、AI智能、云计算、4K视频传输处理以及航空航天应用

  • ·ARM 处理器

    双核 ARM CORTEX-A53 + 双核 ARM CORTEX-R5

  • ·2GB DDR4

    PS端2GB DDR4

  • ·DP接口

    最高支持4K@30Hz或1080P@60Hz输出

  • ·FLASH 存储

    8GB eMMC FLASH、256Mbit QSPI FLASH


技术支持

开发软件版本:Vitis2020.1, linux 版本:petalinux5.4.0-xilinx-v2020.1 开发板所有配套资料均通过百度网盘提供,购买后,请联系客服索取

开发环境篇
01. Vitis开发环境安装
02  安装虚拟机、Ubuntu系统
03. Ubuntu安装Linux版Vitis软件
04. Petalinux工具安装


05. NFS服务软件安装
06. QT Creator开发环境
07. Linux常用命令
注:Vitis 2020.1

FPGA实验篇
01. Ultrascale+ MPSoC介绍
02 .Vitis开发环境介绍
03. 开发板硬件介绍
04. Verilog基础模块介绍
05. PL的"Hello World"LED实验
06. Vivado下PLL实验
07. FPGA片内RAM读写测试
08. FPGA片内ROM测试
09. FPGA片内FIFO读写测试
10. Vivado下按键实验


11. PWM呼吸灯实验
12. UART实验
13. RS485实验
14. PL端DDR4读写测试实验
15. HDMI输出实验
16. HDMI字符显示实验
17. 7寸液晶屏显示实验
18 AD7606多通道波形显示
19. AD9238双通道波形显示
20. ADDA测试实验
21. AD9767双通道正弦波产生

SDK实验篇
01. 体验ARM,裸机输出 “Hello World”
02. PS端RTC中断实验
03. PS端MIO的使用
04. PS端UART读写控制
05. PS端CAN的使用
06. PS端I2C的使用
07. PS端DiplayPort的使用
08. PS端SD卡读写
09. PS端以太网使用之lwip
10. PS端之网络远程更新QSPI
11. System Monitor的使用
12. PS端EMIO的使用
13. PL端AXI GPIO的使用
14. PL端RS485测试
15. PL端以太网实验
16. 自定义IP实验
17. 双核AMP的使用
18. ZYNQ下使用Free RTOS


19. PL读写PS端DDR数据
20. 通过BRAM实现PS与PL数 据交互
21. DMA环通测试
22. DMA使用之DAC波形发生器 (AN108)
23. DMA使用之ADC示波器 (AN108)
24. DMA使用之ADC示波器 (AN9238)
25. DMA使用之ADC示波器 (AN706)
26. 基于ADC模块Scatter/Gather DMA使用(AN108)
27. 基于DAC模块的Scatter/ Gather DMA使用(AN9767)
28. AN5642双目摄像头采集显示
29. SD卡读写操作之摄像头抓拍
30. 双目摄像头以太网传输
31. 基于AN5641模块MIPI采集 显示
32. 音频模块AN831录音与播放
33. 7寸触摸屏模块的显示
34. 7寸触摸屏的GUI及触摸控制
35. 基于AN108模块的ADC采集以太网传输
36. 基于AN9238模块ADC采集之以太网传输
37. 基于AN706模块的ADC采集之以太网传输

HLS实验篇
01. 初识Vitis HLS
02 Vitis HLS 入门
03. HLS与CPU寄存器交互
04. 如何使用xfopencv库中自带函数
05. 图像RGB转灰度变换
06. 图像RGB转YCrCb



07. 图像形态学滤波
08. 图像叠加
09. 图像对比度调整
10. 角点检测
11. SOBEL算子实现边缘检测
12. Canny算子实现边缘检测


LINUX基础篇
01. 使用Petalinux定制Linux系统
02.  程序hello world
03. gpio控制led
04. 添加开机自启动脚本及用户文件
05. SD卡根文件系统


06. QT和OPENCV交叉编译开发 环境
07. 使用Vitis开发Linux程序
08. Vitis 加速基本平台创建
09. Linux 下 NVMe SSD 操作
 注: linux 版本 petalinux 5.4.0-xilinx-v2020.1

LINUX驱动篇
01. 字符设备
02. 字符设备的新写法
03. 设备树和of函数
04. pinctrl和gpio子系统
05. 并发的处理
06. pio输入
07. 定时器
08. 中断
09. 阻塞IO
10. 非阻塞IO
11. 异步IO
12. platform平台设备


 13. platform与设备树
 14. MISC设备驱动
 15. input子系统
 16. pwm驱动
 17. I2C驱动
 18. USB驱动
 19. SPI驱动
 20. 串口驱动
 21. 块设备驱动
 22. 网卡驱动
 23. DMA驱动
 24. 多点触摸屏驱动
 25. LCD驱动

LINUX应用篇
01. 极简工作环境搭建
02  可远程调试的Hello World
03. OpenCV之边缘检测
04. OpenCV+Qt之人脸检测


05. GStreamer的摄像头显示
06. Qt+DRM+Gstreamer摄像头显示
07. Qt+GPU的摄像头显示
08. linux寄存器操作

H.264/H.265编解码篇
01. 环境介绍


02 .程序运行准备
03. 视频编解码

Vitis AI 基础篇
01. Docker 环境搭建
02. Vitis-AI 开发流程


03 基于 Keras 框架的神经网络训练
04.调试工具


产品套餐






开发板

AN9767套餐

AN706套餐

AN9238套餐

视频套餐

豪华套餐

开发板

下载器

AN9767





AN706





AN9238





MIPI摄像头





7寸屏







套餐配套模块,点击了解更多


AN9767 双通道DA模块


AN706 多通道AD模块


AN9238 双通道AD模块


  AN5641 MIPI摄像头模块


 7寸屏模块

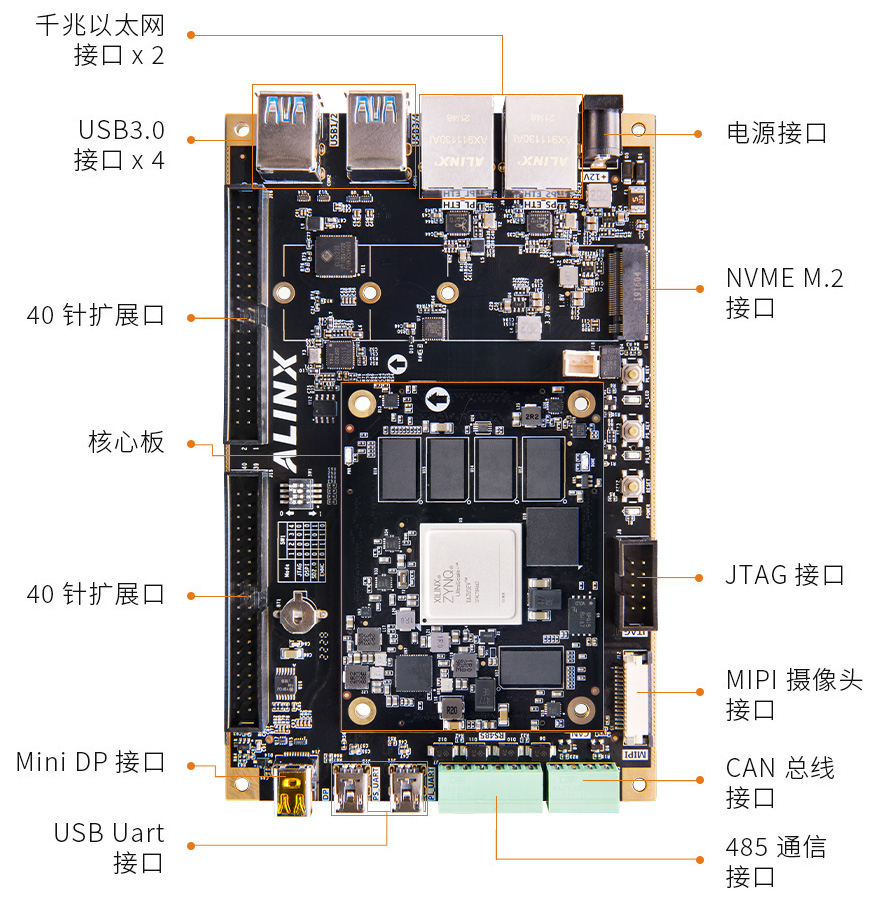

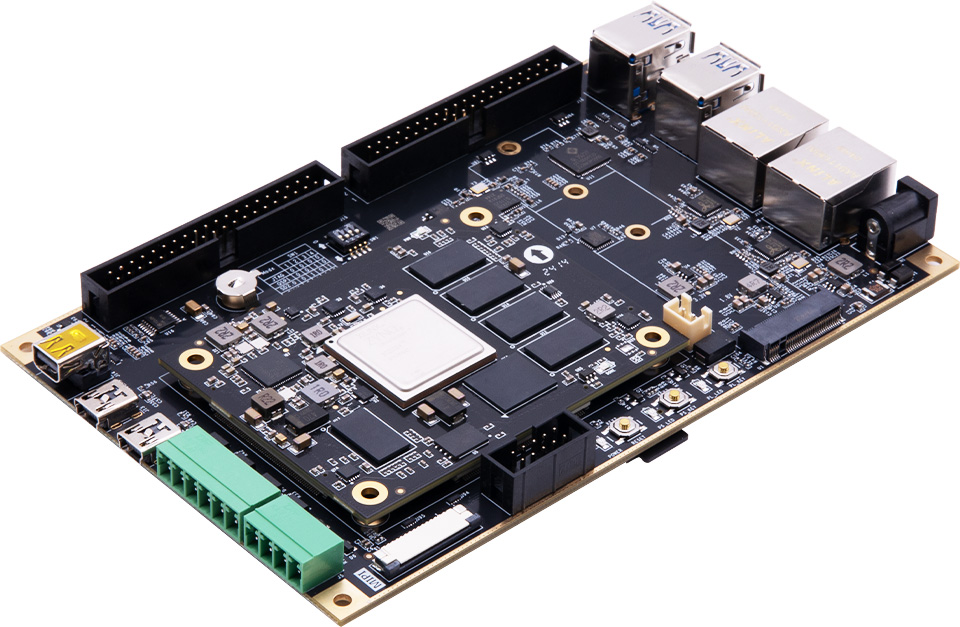

功能接口

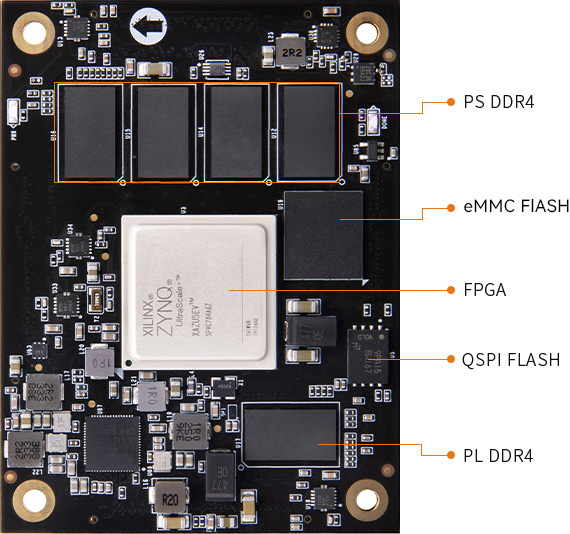

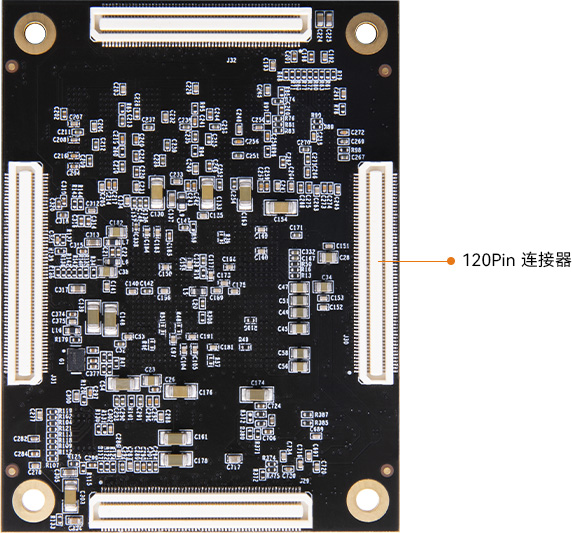

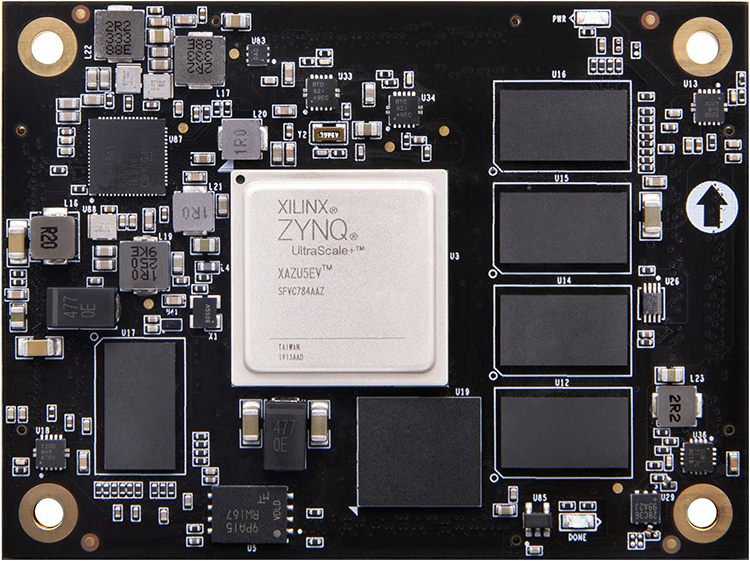

·核心板


点击上方图片查看核心板详情>>



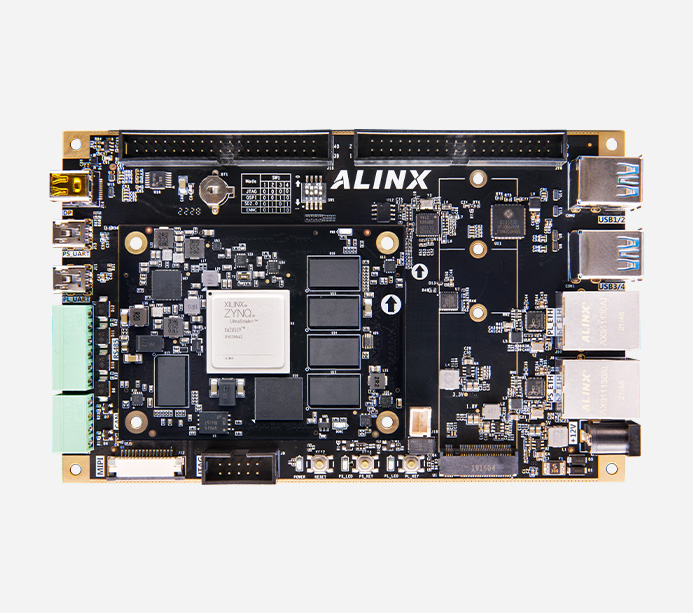

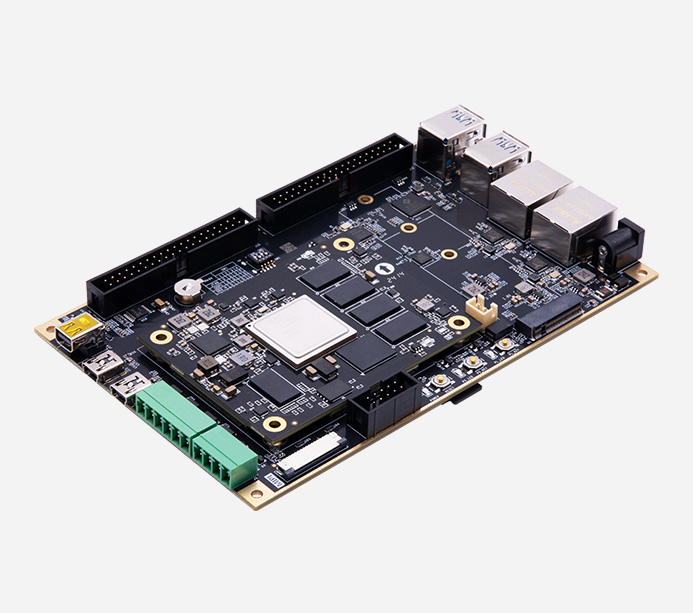

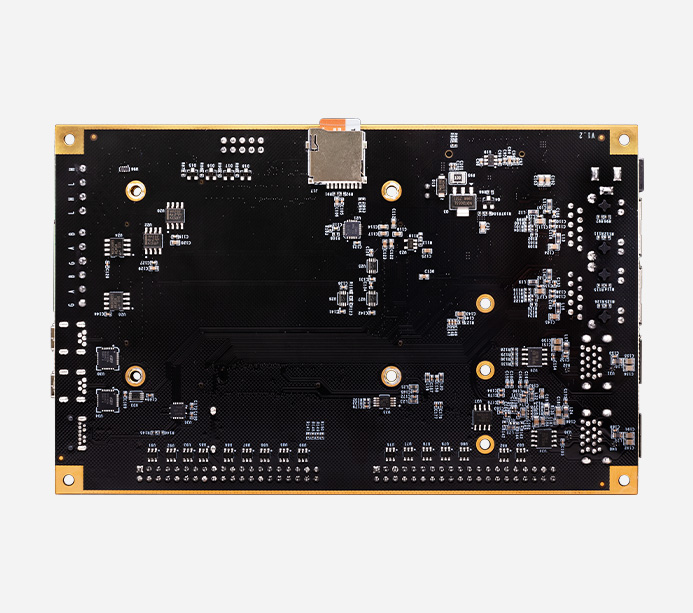

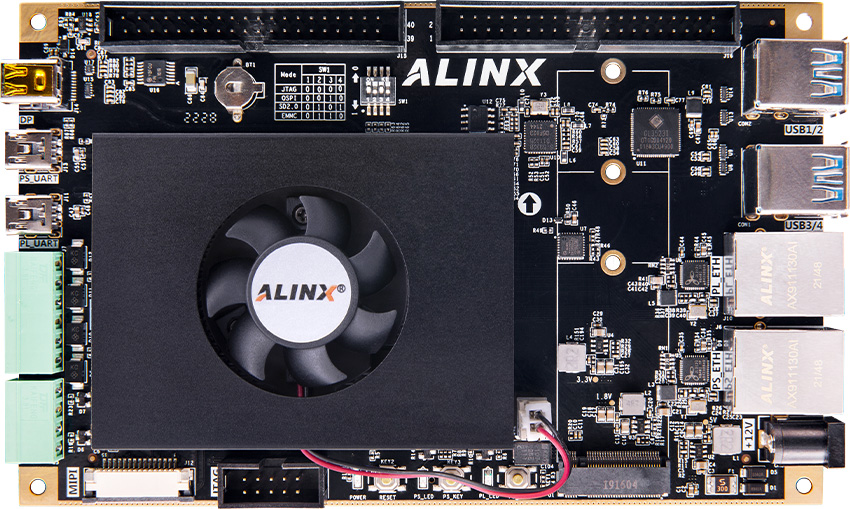

·开发板


产品参数


核心板主要参数

核心板

ACU5EV

FPGA型号

XCZU5EV -2SFVC784I

内核CPU

ARM Cortex-A53 x4 主频1.333GHz
                   ARM Cortex-R5 x2 533MHz

芯片GPU

Mali™-400 MP2

内存

PS端DDR4, 4GB 64bit, 2400Mbps
                   PL端DDR4,1GB, 16bit, 2400Mbps

速度等级

 -2

芯片级别

工业级

芯片工作温度

-40°c~85°c

逻辑单元

256K

触发器

234K

查找表

117K

Block RAM

5.1Mb

DSP Slices

1248

EMMC FLASH

1248

EMMC FLASH

8GB

QSPI FLASH

256Mbit

视频编解码器

H.264 / H.265

PL PCIe Gen3

4

PL GTH收发器

12.5Gb/s x4(核心板)

HP I/O

96个

HD I/O

84个

功能和接口

DDR4

PS端4片1GB DDR4,共4GB,64bit
PL端1片1GB DDR4,16bit

QSPI Flash

1片256Mbit QSPI FLASH, 可用作 FPGA 用户数据的存储

EMMC Flash

1片 8GB eMMC FLASH,作为系统大容量的存储设备

DP 接口

1 路Mini Display Port 输出显示接口,最高支持 4K@30Hz 或 1080P@60Hz 输出

M.2 接口

1 路标准NVME M.2 接口,接 M.2 SSD 固态硬盘(需要自己购买)

MIPI接口

1个MIPI 摄像头接口,连接ALINX MIPI 接口 OV5640 摄像头

USB3.0 接口

4路USB3.0接口,用于连接外部的 USB 外设

USB转串口

2路Uart转USB接口,用于和电脑通信,方便用户调试

千兆以太网接口

2路千兆以太网接口,和电脑或其它网络设备进行以太网数据交换

晶振

1个单端33.333MHz晶振提供给PS系统
1个差分200MHz晶振提供给PL逻辑DDR参考时钟

485 通信接口

2 路 485 通信接口,为用户 485 通信服务

CAN 通信接口

2 路 CAN 通信接口,为用户 CAN 通信服务

JTAG口

10 针 2.54mm 标准的 JTAG 口,用于 FPGA 程序的下载和调试

温度传感器

1 片温度传感器芯片LM75,检测周围环境温度

EEPROM

1 片IIC 接口的EEPROM 24LC04

SD 卡座

1路 Micro SD 卡座,支持 SD 模式和 SPI 模式

RTC 实时时钟

1 路内置的RTC 实时时钟

LED灯

5 个LED灯, 核心板上2 个,底板上3 个

按键

3 个按键,1 个复位按键, 2 个用户按键

40针扩展口

预留 2个 40 针 2.54mm 间距的扩展口,可以外接各种模块(双目 摄像头,TFT LCD 屏,高速 AD 模块等等)。扩展口包含 5V 电源 1 路,3.3V 电源 2 路,地 3 路,IO 口 34 路。

电源参数

输入电压

+12V 电压输入

供电

12V/3A供电

输入电流

3A 最大电流





包装清单

FPGA开发板

1块

散热风扇

1个

Mini USB 线

1根

USB下载器

1套

12V 电源

1个

透明保护板

1个

TF卡

1个

读卡器

1个

结构尺寸

尺寸大小

核心板80mmx60mm,扩展板160mm x 100mm

叠层数量

核心板16层 PCB板设计,扩展板采用6层 PCB板设计 预留独立电源层和GND层

                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                               AXU4EV-E-4.jpg

内存64bit DDR4超强组合

商业级FPGA芯片  双ARM 应用处理器

2x  ARM Cortex-A53,1.2GHz;双核 Cortex™-R5, 500MHz;PS端2GB DDR4,64bit,数据速率2400Mbps


支持XILINX VITIS-AI DPU

AI识别检测、深度计算学习

智能识别检测、图像视频处理、安防监控、机器视觉、火灾监测、交通安全、智慧工地、智慧酒店、智慧农业、物联网

车辆识别

红外车辆识别


行人识别

室内人物识别

火灾检测

安全帽检测

混凝土缺陷检测

PCB缺陷检测

丰富的扩展接口

多领域开发 高速传输

深度学习、AI计算、视频处理、高速数据传输处理等


采用核心板加扩展板的模式,方便用户对核心板的二次开发利用。

丰富的外围接口:1个FMC LPC接口、2路SFP光纤接口、HDMI 输入输出各1路、1路NVME M.2接口、1路DP接口、1个MIPI摄像头接口、4个USB3.0接口、2路千兆以太网接口、2路UART串口接口、1路SD卡接口、2路CAN总线接口,2路RS485接口,支持AI智能,云计算,深度学习,网络通信,高速数据传输,视频图像处理和工业控制等多领域应用

智能识别、医疗安防、车载数码、工业控制、智能电网

摄像头采集系统 视频图像采集处理

MIPI摄像头模块上机展示图

            MIPI摄像头模块AN5641 进行视频采集,通过开发板的Mini DP接口显示到显示器上

数据采集展示

信号数据采集系统

AN9767/AN706模块上机展示图

*信号源输出的信号连接到AN9767模块通过示波器显示波形信号
*信号源输出的信号连接到AN706模块,运行系统进行波形数据绘制,通过开发板的mini DP接口显示到显示器

所有出售产品主体保修期为 12 个月,其中 FPGA 芯片、液晶屏为易损件,不在保修范围内。

所有配件及赠品不在保修范围内。
