紫光同创 Titan2 PG2T390H 国产 FPGA PCIe 3.0 开发板 SDI输入输出 AXP392

PG2T390

  • 产品型号

    AXP392
  • 产地

    上海
  • 价格

    ¥4699.00

产品推荐




国产紫光同创 Titan-2 系列 FPGA 开发板

PCIe 3.0 x8 接口 、光纤接口、SDI 输出接口 SDI 输入接口、40 针扩展接口

满足用户各种 PCIe 高速数据传输,视频图像处理和工业控制的要求


产品套餐




开发板

AN9767 套餐

AN706 套餐

AN9238 套餐

视频套餐

豪华套餐

开发板

下载器

AN9767





AN706





AN9238





双目摄像头





4.3 寸屏






套餐配套模块,点击了解更多


AN9767 双通道 DA 模块


AN706 多通道 AD 模块


AN9238 双通道 AD 模块


AN5642 双目摄像头模块


4.3 寸屏模块

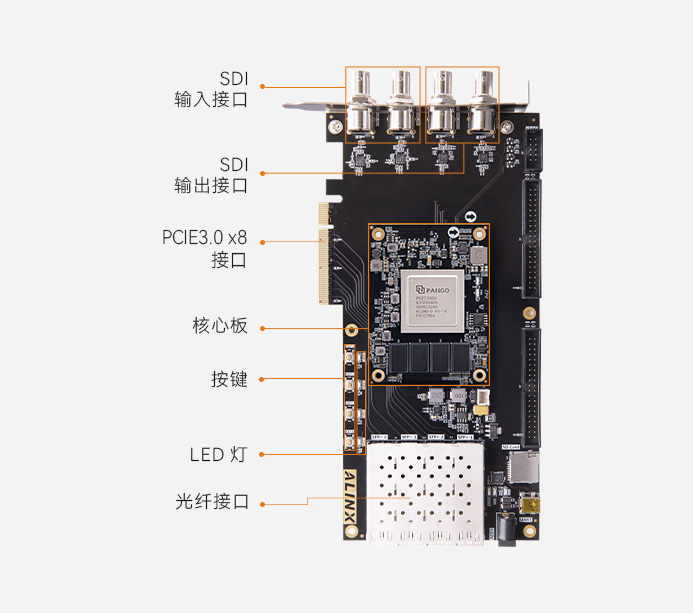

功能接口

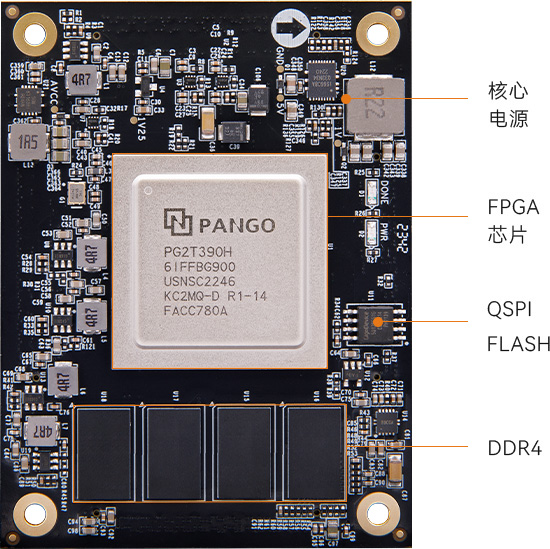

·核心板



点击上方图片查看核心板详情>>

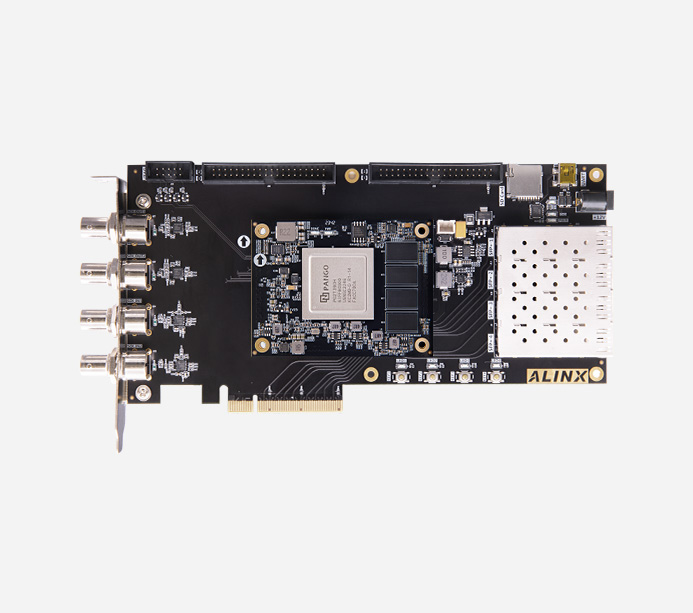

·开发板


产品参数

核心板主要参数

型号

PG2T390HFFBG900

触发器 (FF)

487200

查找表 LUT6

243600

DRM(36Kbits)

480 个

APM 单元(乘法器)

840

GPLL 个数

10

PPLL 个数

10

ADC 通道

专用模拟通道 1 路;复用模拟通道 11 路

PCIe Gen3 x8

1

温度等级

工业级 -40℃-85℃

速度等级

-6

功能和接口

DDR4

4 片 2 GB DDR4,64bit

QSPI Flash

1 片 128Mbit QSPI FLASH,可用作 FPGA 配置文件和用户数据存储

晶振

高精度 LVDS 有源差分晶振,一个是 200MHz 给系统提供稳定的时钟源一个是 125MHz 为 GTX 收发器提供稳定的时钟输入

HSSTHP

16 路 HSSTHP,每路13.125Gb/s max,适合光纤通信和 PCIe 数据通信

PCIe Gen3 接口

1 路 PCIe 3.0 x8 接口,用于和电脑主板的 PCIE 通信, 单通道通信速率可高达 8Gbps

SFP 光纤

4 路高速 SFP 光纤通信接口,每路接收和发送速度高达 10Gb/s

JTAG 口

10 针 2.54mm 标准的 JTAG 口,用于 FPGA 程序的下载和调试

3G-SDI 接口

SDI 视频输入和输出接口各 2 路。支持 HDcctv 1.0, HD-SDI(ST 292) 3G-SDI(ST-424) 和 SD-SDI(ST259)不同格式数据输入输出。

USB 转串口

1 路 Uart 转 USB 接口,用于和电脑通信,方便用户调试

SD 卡座

1路 Micro SD 卡座,支持 SD 模式和 SPI 模式

LED

核心板 2 个 LED,扩展板 5 个 LED

按键

4 个用户按键

40 针扩展口

预留 2 个 40 针 2.54mm 间距的扩展口,可以外接各种模块 ( 双目摄像头,TFT LCD 屏,高速 AD 模块等等 )扩展口包含 5V 电源 1 路,3.3V 电源 2 路,地 3 路,IO 口 34 路。

电源参数

输入电压

+12V 电压输入

供电

12V / 3A 供电

输入电流

3A 最大电流




包装清单

FPGA 开发板

1 块

散热风扇

1 个

Mini USB 线

1 根

USB 下载器

1 套

12V 电源

1 个

 挡板

1 个

结构尺寸

尺寸大小

核心板 80mm x 60mm,扩展板 215mm x 111mm

叠层数量

核心板 16 层 PCB 板设计,扩展板采用 6 层 PCB 板设计,预留独立电源层和 GND 层








丰富的扩展接口

多领域开发 高速传输

光纤通信、PCIe 加速、视频处理、高速数据传输



采用核心板加扩展板的模式,方便用户对核心板的二次开发利用。 丰富的外围接口:1 个 PCIe x8 接口、4 路光纤接口、2 路 SDI 输出接口、2 路 SDI 输入接口、1 路 UART 串口接口、1 路 SD 卡接口、 2 个 40 针扩展接口等。满足用户各种高速数据交换,数据存储, 视频传输处理以及工业控制的要求。为高速数据传输和交换,数据 处理的前期验证和后期应用提供了可能

高速光纤传输接口

光纤视频传输与速度测试

扩展口接双目摄像头,实现光纤视频传输



开发板通过摄像头采集视频图像,经过光纤接口传输到另一块开发板,经过光纤接口接收数据以后通过 SDI 接口显示到显示器


光纤通信 Link 速度为 10.0Gbps 的通信眼图


广泛应用双目采集

摄像头采集系统

智能识别、医疗安防、车载数码、工业控制、智能电网


双目摄像头模块 AN5642 进行视频采集,通过开发板的 SDI 接口显示到显示器上,实现双目同步显示。


数据采集展示

信号数据采集系统

AN9767 / AN706 模块上机展示图

*信号源输出的信号连接到 AN9767 模块通过示波器显示波形信号
*信号源输出的信号连接到 AN706 模块,运行系统进行波形数据绘制,通过开发板的 SDI 接口显示到显示器
