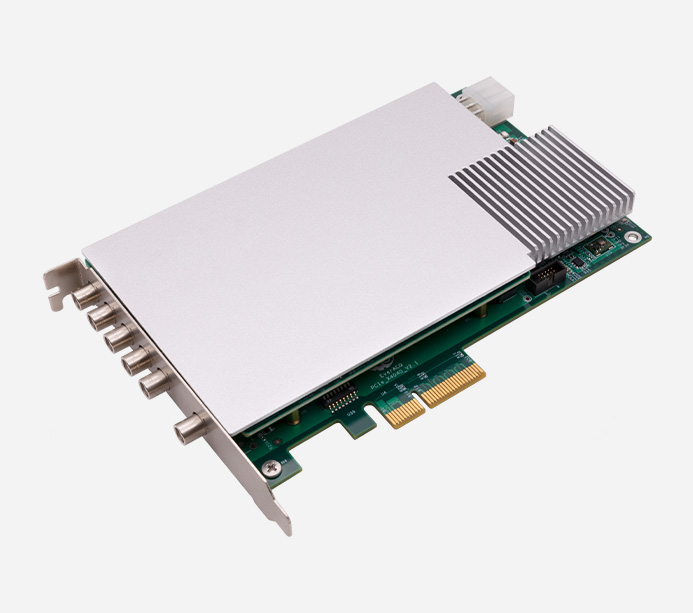

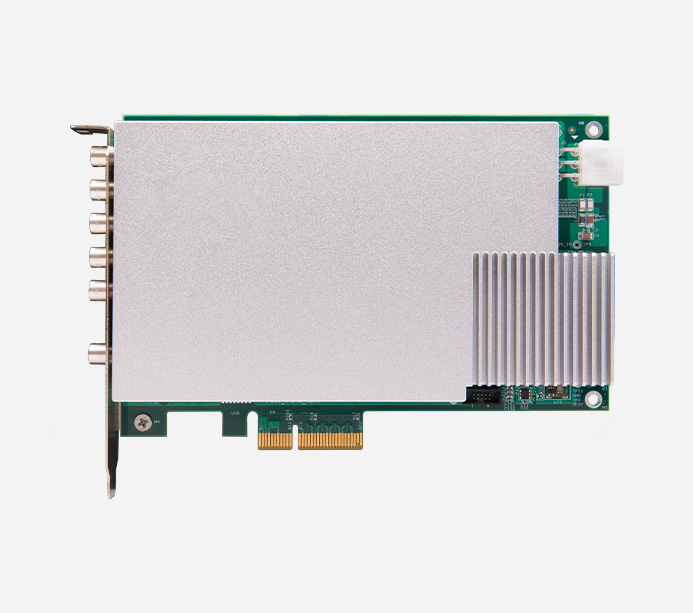

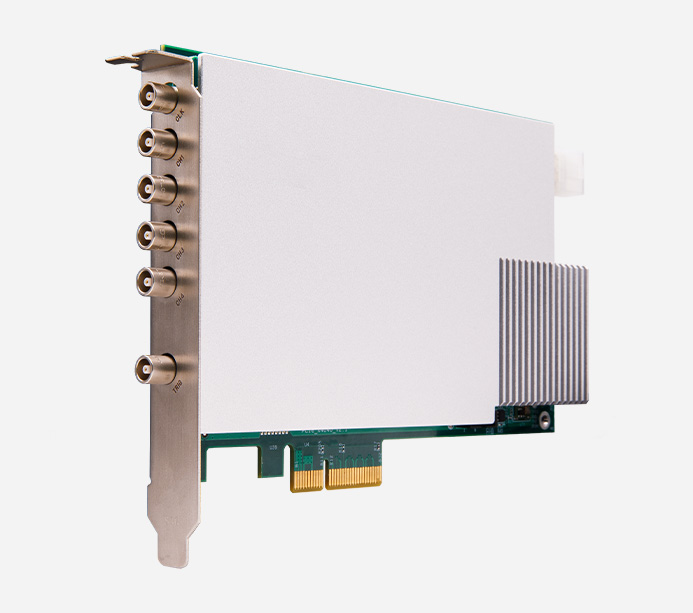

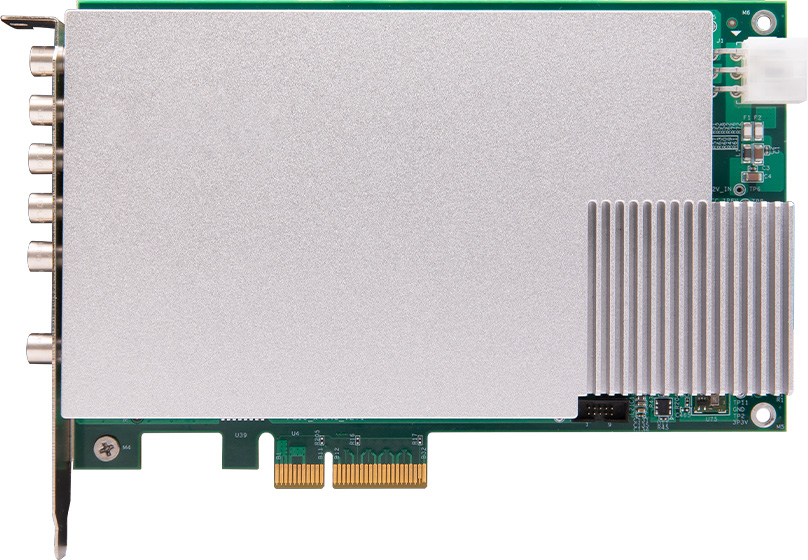

AXZ1063 高速数字化仪支持 100MSPS 采样率、16-bit 分辨率，采用高速大容量 数据缓存和高速数据交换技术，适用于高速、瞬态信号的精确捕获，可用于构建 多通道、高精度、同步采集系统
采样率
分辨率
通道数
DDR3
带宽
耦合模式
采样率
100MSPS
垂直分辨率
16-bit
通道数
4通道
连接器
LEMO
模拟带宽
55MHz
耦合方式
DC/AC 耦合，可软件调节
输入阻抗
50Ω/1MΩ，可软件调节
输入量程
1Vpp/2Vpp/10Vpp/20Vpp，可软件调节
有效位
11.6-bit@20MHz

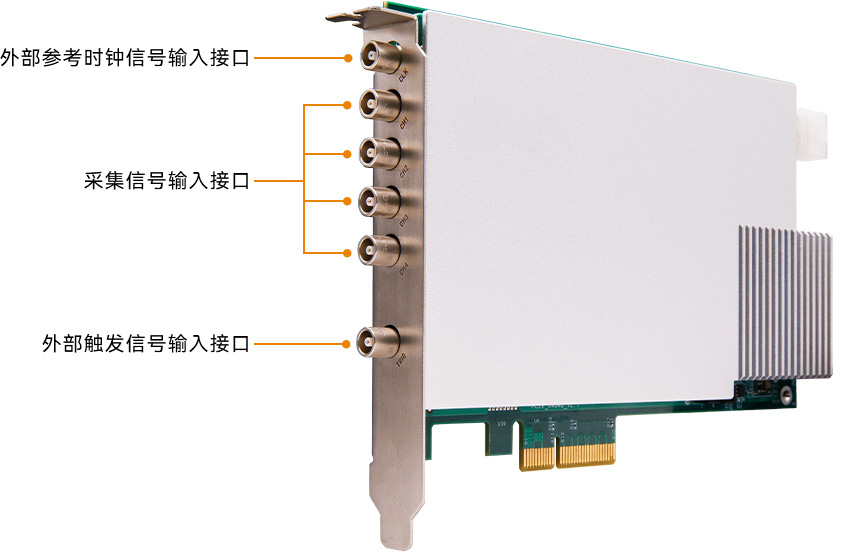

采集输入
4 路，LEMO 连接器
外部触发输入
1 路，模拟触发，LEMO 连接器
触发源
通道自触发、强制触发、外触发、系统触发
外部时钟输入
1 路，10MHz/100MHz，方波 / 正弦波，LEMO 连接器
总线
PCIe Gen2 x4
板载缓存
1GB DDR3
功耗
16.8W
工作环境
-20° C ~ +50° C，10%~90% RH，无冷凝
存储温度
-30°C~+70°C
操作系统
Windows10 64 位和 Linux 系统
尺寸
PXIe 3U/1 Slot，20mm×160mm×111mm(W×D×H)
AXZ1063
1块
高速瞬态信号记录

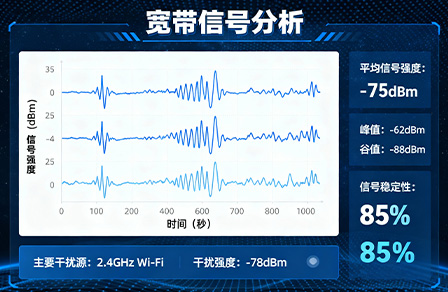

宽带信号分析
中频信号采集
质谱分析
核与粒子物理实验
激光雷达回波采集
