【重磅新品】芯驿电子 ALINX 推出全新 IP 核产品线，覆盖 TCP/UDP/NVMe AXI IP 核

在创新加速的浪潮中，为更好地响应客户群需求，芯驿电子 ALINX 推出全新 IP 核产品线，致力于为高性能数据传输和复杂计算需求提供高带宽、低延迟的解决方案。发布的第一批 IP 核包括 10GBe/40GBe UDP 协议栈 IP 核、10GbE TCP/IP 协议栈 IP 核和 NVMe AXI IP 核。

ALINX 发布的 10GbE TCP/IP 协议栈 IP 核，能够实现符合 IEEE802.3 标准的完整协议栈，支持高达 9000 字节的 MTU，特别适用于需要大规模数据传输和实时视频处理的应用场景。

10GbE TCP/IP 协议栈 IP 核注重数据传输的可靠性，具备完整的 TCP 传输控制机制，包括流量控制、重传和保序，以确保数据的完整性和准确性。支持最多两条 TCP 连接的设计使其能够在数据库同步、文件传输等应用中提供强劲稳定的传输性能。

ALINX 发布的 NVMe AXI IP 核，专注于加速存储访问，通过 PCIe 接口连接外部 NVMe SSD，支持自动链路初始化和 3000MB/s 的读写速率，充分满足高性能存储应用的需求。该 IP 核便于集成到 Xilinx 架构中，在数据中心和高性能计算应用中大幅提升存储效率。

凭借高效的设计和完备的技术支持服务，芯驿电子 ALINX 的 IP 核将帮助客户在复杂的计算和存储环境中实现性能优化与快速部署，推动企业在竞争激烈的市场中持续创新与突破。

以下为产品特性介绍，完整用户手册请联系销售工程师获取。

• 根据 OSI 分层模型实现符合 IEEE802.3 标准的 ARP、IPV4、ICMP、TCP 协议栈

• 支持 ARP，用于获取或发送 MAC 地址

• 支持 ICMP，用于响应 Ping 命令

• 作为 TCP 的 server，响应 client 的建联请求、断联请求，也可主动发起断联请求

• ARP 报文应答支持所有来查询的应答，但只维护一个业务所用的 ARP 表

• ARP 表未建立时，不响应建联请求

• ARP 表已建立时，接受到配置的 TCP 监听请求后才会响应建联请求

• 10Gps 以太网连接，支持 TCP，IP 的校验和的产生与校验，CRC 由 MAC IP 计算产生

• 基于 Xilinx 10G MAC IP 开发，支持最大 MTU 高达 9000 Bytes，最小 64 Bytes 的数据传输

• TCP 数据报文的发送、接收、应答及心跳包的维护

• TCP 传输中保序、重传、确认、快重传

• TCP 传输中基于接收和发送窗口的流量控制

• TCP 建联后，接收到客户端 RST 报文时，直接断开连接

• 最多支持两条 TCP 连接

• 用户接口为 AXI4 stream 接口，协议栈利用 MAC IP 产生的时钟 156.25MHz，10Gps 数据总线宽度 64 bit

• TCP_IP 协议栈 IP core 内部数据为 8 Bytes 对齐处理

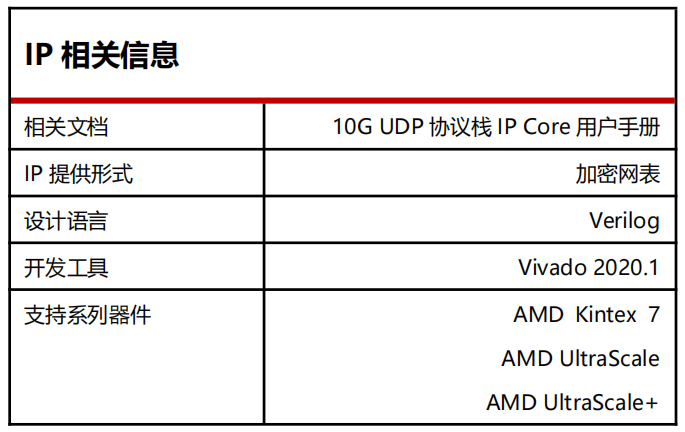

• 根据 OSI 分层模型实现符合 IEEE802.3 标准的 ARP、IPV4、ICMP、UDP 协议栈

• 支持 ARP，用于获取或发送 MAC 地址

• 支持 ICMP，用于响应 Ping 命令

• ARP 报文应答支持所有来查询的应答，可以缓存 10 个 ARP 表

• ARP 表未建立时，不会发送 UDP 数据包

• 10Gps 以太网连接，支持 UDP，IP 的校验和的产生与校验，CRC 由 MAC IP 计算产生

• 基于 Xilinx 10G MAC IP 开发，支持最大 MTU 高达 9000 Bytes，最小 64 Bytes 的数据传输

• 用户接口为 AXI4 stream 接口，协议栈利用 MAC IP 产生的时钟 156.25MHz，10Gbps 数据总线宽度 64 bit

• 根据 OSI 分层模型实现符合 IEEE802.3 标准的 ARP、IPV4、ICMP、UDP 协议栈

• 支持 ARP，用于获取或发送 MAC 地址

• 支持 ICMP，用于响应 Ping 命令

• ARP 报文应答支持所有来查询的应答，可以缓存 10 个 ARP 表

• ARP 表未建立时，不会发送 UDP 数据包

• 40Gbps 以太网连接，支持 UDP，IP 的校验和的产生与校验，CRC 由 MAC IP 计算产生

• 基于 Xilinx 40G MAC IP 开发，支持最大 MTU 高达 9000 Bytes，最小 64 Bytes 的数据传输

• 用户接口为 AXI4 stream 接口，协议栈利用 MAC IP 产生的时钟 312.5MHz，40Gbps 数据总线宽度 256 bit

• 大规模数据中心和云计算

• 媒体和娱乐领域实时视频处理与传输

• 大规模 AI 与机器学习集群

• 工业物联网和自动化

• 科研、医疗成像、基因测序等

• 实现不依靠 CPU 通过 PCIe 访问外部内存 NVMe SSD

• 支持命令：Identify, Write, Read, and Flush

• 支持 PCIe Gen 1.0，2.0，3.0，4.0

• 兼容 NVM Express 1.4 协议

• 自动初始化 NVMe 和 PCIe 链路硬件模块

• 自动的提交和完成命令

• 支持最大每个队列 65535 个 I/O 命令

• 基于 PCIe3.0 X4 读写速率均可达到 3000MB/s

• MPSMIN(最小内存页传输大小)：4Kbyte

• MDTS（最大数据传输大小）：至少 128Kbyte 或者没有限制

• LBA 单元：512 字节或者 4096 字节

• NVMe IP 支持两个版本，包括 AXI FULL 版本和 AXI Stream 版本

• 实现的参考设计：XCZU19EG+FMC子板(FH1402)+SAMSUNG 980 M.2 SSD

• 提供完备的技术支持与定制化设计服务

• 智能监控

• 医疗设备

• 工业自动化等
