ALINX FPGA 开发板 Xilinx Artix UltraScale+ XCAU15P FMC HPC AXAU15

XCAU15P

  • 产品型号

    AXAU15
  • 产地

    上海
  • 价格

    ¥3999.00

产品推荐





Xilinx Artix UltraScale+ FPGA 开发板

PCIe 4.0、GTH 12.5Gb/s 、FMC HPC 扩展口

扩展板集成PCIe 4.0 x4、FMC HPC 扩展、千兆以太网等接口,核心板器件采用 16 纳米架构的 Artix UltraScale+ 器件,可实现卓越的性能功耗比。Artix UltraScale+ FPGA 为高级协议提供速率高达 12.5Gb/s 的收发器,支持超强 DSP 计算处理能力,可将 I/O 带宽与计算相匹配,为成本敏感型低功耗应用提供优越的系统性能,充分满足机器视觉、安全网络、4K 广播以及多种不同工业物联网及边缘市场的需求。

  • ·Logic Cells

    170K

  • ·Flip-Flops

    156K

  • ·LUTs

    78K

  • ·GTH 收发器

    12.5Gb/s

  • ·FMC HPC 扩展口

    连接各种 FMC 卡

  • ·存储

    1GB DDR4 32bit,32MB QSPI FLASH


    功能接口

    ·核心板


    *了解核心板,点击查看详情 >>


    ·开发板




    产品参数

    核心板参数

    核心板型号

    ACAU15

    芯片型号

    XCAU15P-2FFVB676I

    工作温度

    工业级, -40°C~85°C

    内存

    1GB DDR4, 16bit

    QSPI FLASH

    32MB

    System Logic Cells

    170K

    CLB Flip-Flops

    156K

    CLB LUTs

    78K

    Max. Distributed RAM

    2.5Mb

    Total Block RAM

    5.1Mb

    Clock Mgmt Tiles

    3

    DSP Slices

    576

    PCI Express

    PCIE 4.0

    收发器 GTH

    GTH 12.5Gb/s x12

    HD IOs

    72

    HP IOs

    102

    差分对

    48

    接口和功能

    DDR4

    1 片 1GB DDR4 存储芯片,运行数据速率可达 2400Mbps

    QSPI FLASH

    1 片 32MB 大小的 QSPI FLASH 芯片, 存储 FPGA 配置 Bin 文件以及其它用户数据文件。

    时钟配置

    板上提供了 1 个 200MHz 差分晶振,可为 DDR4 控制器及 FPGA 逻辑提供参考时钟
    1 个 156.25MHz 差分晶振,用于 GTH 收发器的参考时钟输入

    PCIe x4 接口

    支持 PCI Express 4.0 标准,提供标准的 PCIe x4 高速数据传输接口

    FMC HPC 接口

    1 路 FMC HPC 接口,外接 ALINX 各种 FMC 子卡(HDMI、AD、光纤、SDI、双目摄像头等)

    千兆以太网接口

    1 路千兆以太网接口,为用户提供网络通信服务,持 10/100/1000 Mbps 网络传输速率; 全双工和自适应

    USB Uart 接口

    1 路 Uart 转 USB 接口,用于和电脑通信,方便用户调试

    SD 卡槽

    1 路 Micro SD 卡座,用于存储操作系统镜像和文件系统

    40 针扩展口

    2 个 40 针 2.54mm 间距扩展口,外接 ALINX 各种模块(摄像头,液晶屏, 高速AD块等)

    JTAG 调试口

    1 个 10 针2.54mm 标准 JTAG 口,用户通过下载器对FPGA系统进 行调试和下载

    EEPROM

    1 片 IIC 接口的 EEPROM 24LC04

    LED 灯

    核心板上 1 个电源指示灯;底板上有 1 个电源指示灯,1个配置灯 2 个是 USB Uart 的数据接收和发送指示灯和 2 个是用户 LED 灯

    电源参数

    输入电压

    +12V 电压输入

    供电

    12V/3A 供电

    输入电流

    3A 最大电流保护



    包装清单

    开发板

    1 块

    散热风扇

    1 个

    USB 下载器

    1 套

    12V 电源

    1 个

    PCIE 挡板

    1 个

    MINI USB 线

    1 根

    结构尺寸

    尺寸大小

    376mm x 213mm

    叠层数量

    核心板 14 层 PCB 板设计,扩展板 10 层 PCB 板设计,预留独立电源层和 GND 层


    核心板结构尺寸图

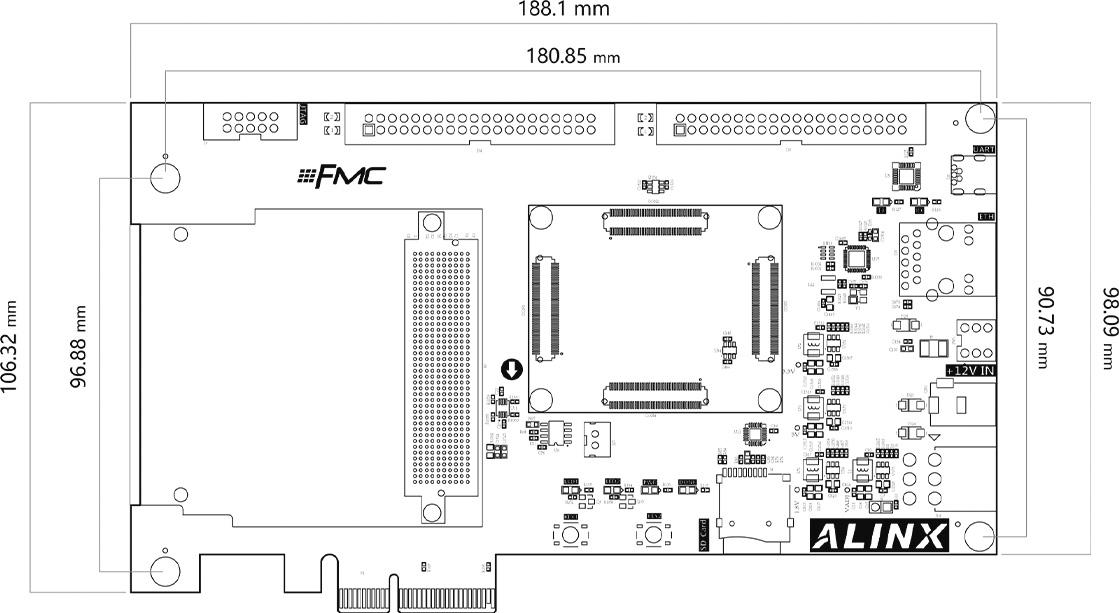

    扩展板结构尺寸图

    自由扩展

    FMC HPC 高速传输

    8路高速收发器连接 FMC HPC 专用高速管脚




    可连接 HDMI 输入输出,高速 AD、SDI 输入输出、光纤、双目摄像头、Cameralink、GMSL 摄像头等 FMC 子卡,自由扩展,满足高速传输,适合各领域开发

    应用领域


    网络通信


    数据中心网络和存储加速


    医疗成像


    工业自动化


    视频图像处理


    物联网


    半导体 ATE


    机器视觉

    所有出售产品主体保修期为 12 个月,其中 FPGA 芯片、液晶屏为易损件,不在保修范围内。

    所有配件及赠品不在保修范围内。
