100%国产化FPGA核心板！骨折价——限时仅售299元！

2023-09-05

| 骨折价——限时仅售299元！限售200台！

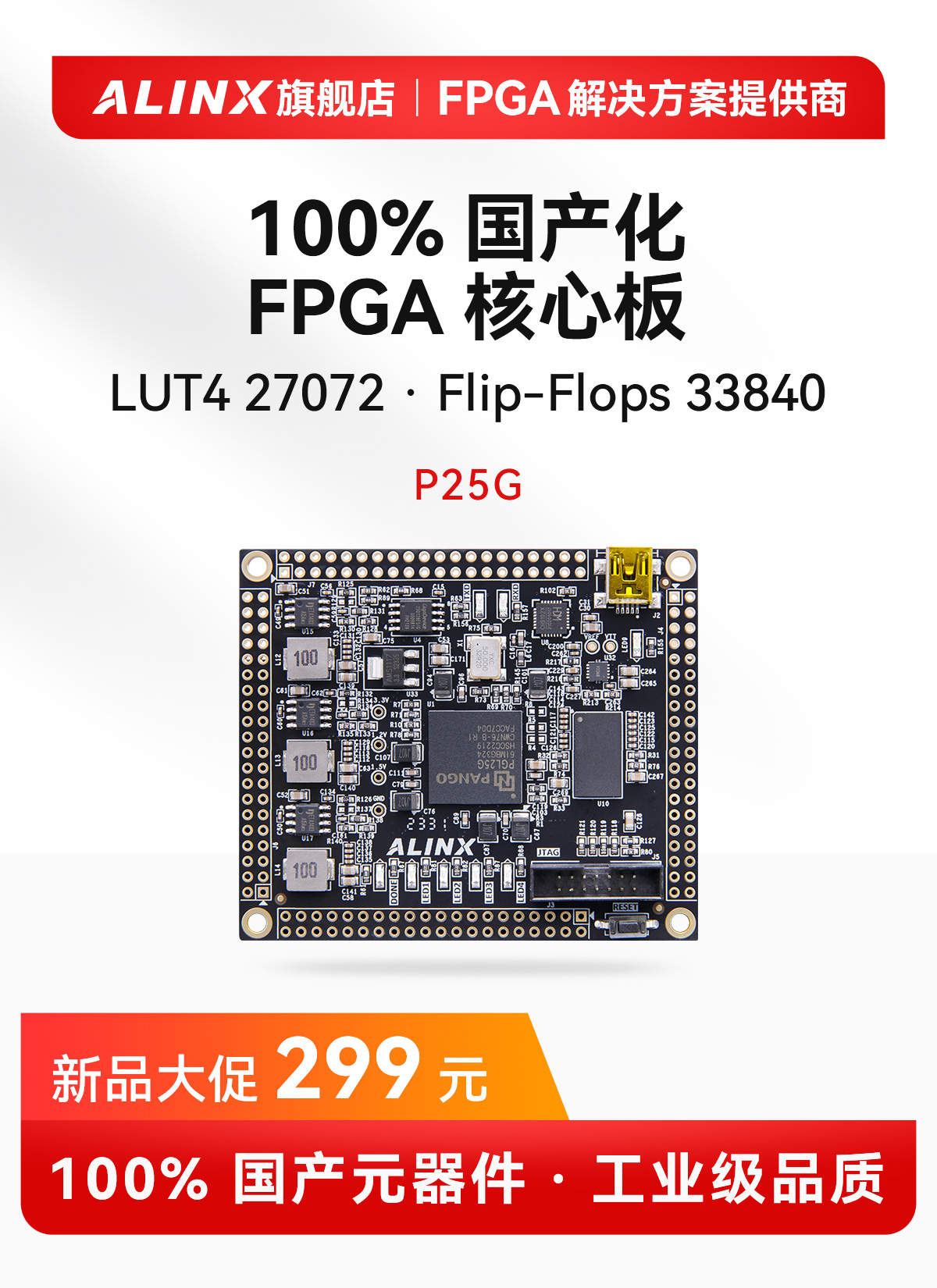

ALINX 推出的 P25G核心板，基于紫光同创 FPGA Logos 芯片设计，采用100% 国产化元器件，等效 LUT4：27072，Flip-Flops：33840个，具有丰富的硬件资源和外围接口，满足工业用户 FPGA 国产化选型相关需求。

299元限时钜惠！为答谢用户，ALINX推出超低五折优惠活动！200台 P25G 核心板上架天猫 “ALINX旗舰店”。先到先得，售完即止。

天猫店铺链接：

https://detail.tmall.com/item.htm?abbucket=16&id=737056756063

淘宝 APP 复制下方文字打开：

【淘宝】https://m.tb.cn/h.53KcFN4?tk=tOC3dyVXVaO CZ3457 「ALINX黑金FPGA核心板国产化紫光同创Logos PGL25G工业级」

点击链接直接打开或者淘宝搜索直接打开

100% 国产化

紫光同创 Logos FPGA 核心板

适合高速数据通信，视频图像处理，高速数据采集、安防、通信、工业控制、电力、消费电子等方面使用

·100% 国产
元器件
·配置强大
512MB DDR3 · 16MB QSPI FLASH

·27072
LUT4
·33840
Flip-Flops

功能接口

·核心板

产品参数

核心板主要参数

芯片型号

PGL25G6IMBG324

DDR3

512MB, 16bit

QSPI FLASH

16MB

等效 LUT4

27072

Flip-Flops(个)

33840

分布式 RAM(Kbit)

242

块 RAM 数量(18Kbit/块)

块 RAM(Kbit)

1080

PLL

APM(18*18)

扩展 IO

136 个

电压可调 IO

102 个

差分对

68 对

速度等级

温度等级

工业级, 工作温度 -40°C~85°C

功能和接口

内存

1片 512MB DDR3 存储芯片

QSPI Flash

1片 16MB QSPI FLASH, 可用作 FPGA 用户数据的存储

晶振

1 个 50MHz 有源晶振，给系统提供稳定的时钟源

JTAG 接口

1 个 JTAG 接口，可对 FPGA 进行调试和程序固化

Uart 接口

1 路 USB Uart 接口, 用于和 PC 或外部设备的串口通信和 USB 电源输入共用

40 针扩展口

4 路 40 针扩展口（2.54mm 间距），其中 34 个 IO 口，1 路 5V 电源，2 路 3.3V 电源，3 路 GND，可接底板或 ALINX 模块

电源参数

输入电压

+5V USB电源输入,连接电脑USB供电，或者底板+5V供电

包装清单

FPGA 核心板

1 块

塑料支柱

4 个

Mini USB 线

1 根

40排针

2 排

结构尺寸

尺寸大小

64mm x 75mm

叠层数量

采用8层 PCB板设计，预留独立电源层和GND层
