4路12bit 250MSPS AD输入模拟转数字 LPC FMC子板

ZGAD250D12

  • 产品型号

    FL2512
  • 产地

    上海
  • 价格

    ¥5999.00

产品推荐


4通道高速AD FMC子板

4路250MSPS 12位的模拟转数字模块 支持4路的AD输入 标准的LPC FMC接口


参数功能

AD转换芯片

2片ZGAD250D12

AD转换通道

4路

AD采样速率

250MSPS

AD采样数据位数

12位

AD模拟信号输入范围

1.5V P-P

AD输入阻抗

50欧姆

模拟信号输入接口

SSMC接口

外部时钟输入

1路,选用ADI公司的AD9518-3芯片

外部触发输入接口

1路,支持LVTTL/LVCMOS 3.3V电平输入方式

数字接口电平标准

LVDS电平

配置接口

SPI接口

工作温度

-40°~85°

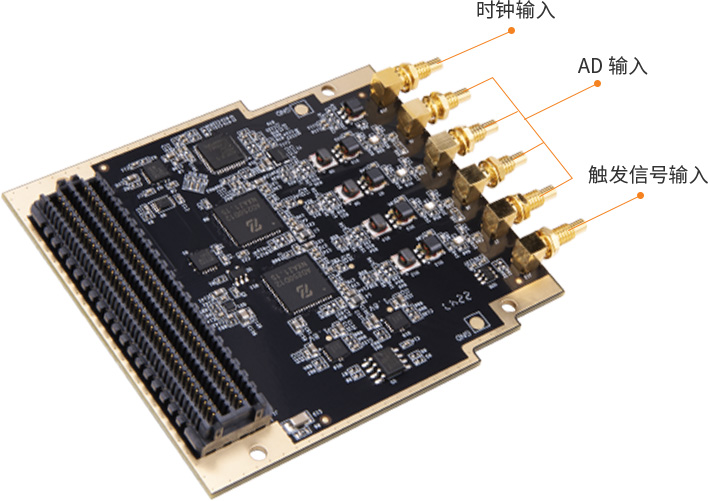

接口展示

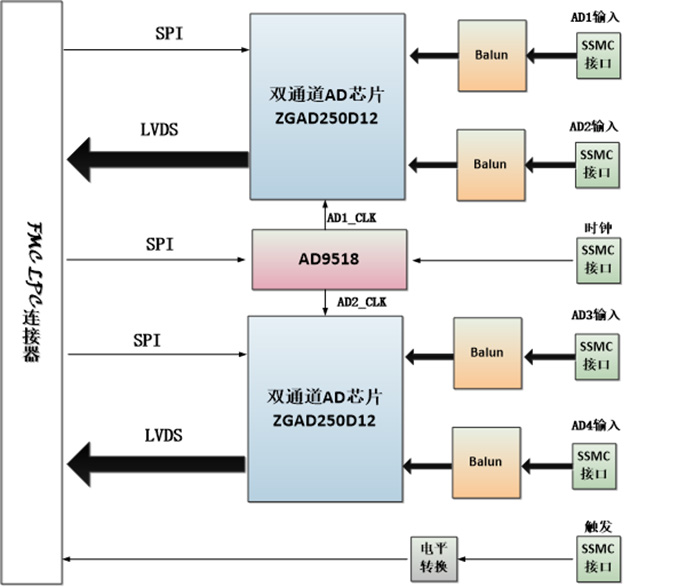

功能结构图

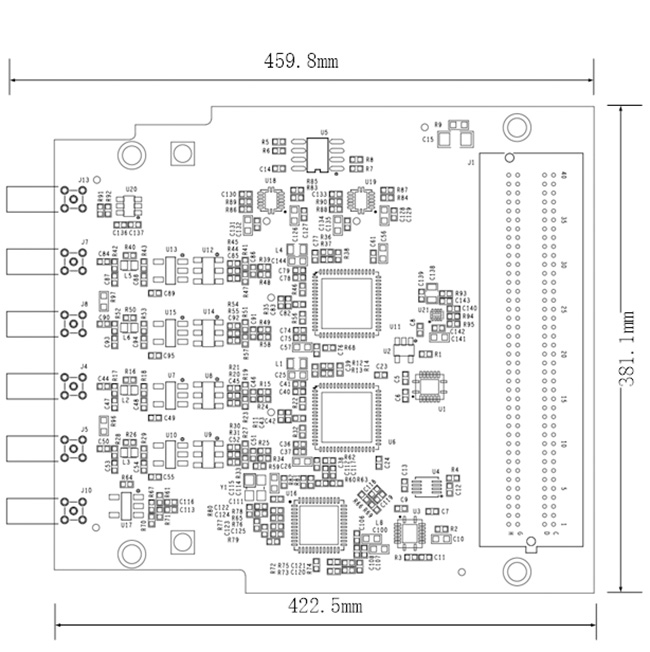

尺寸结构

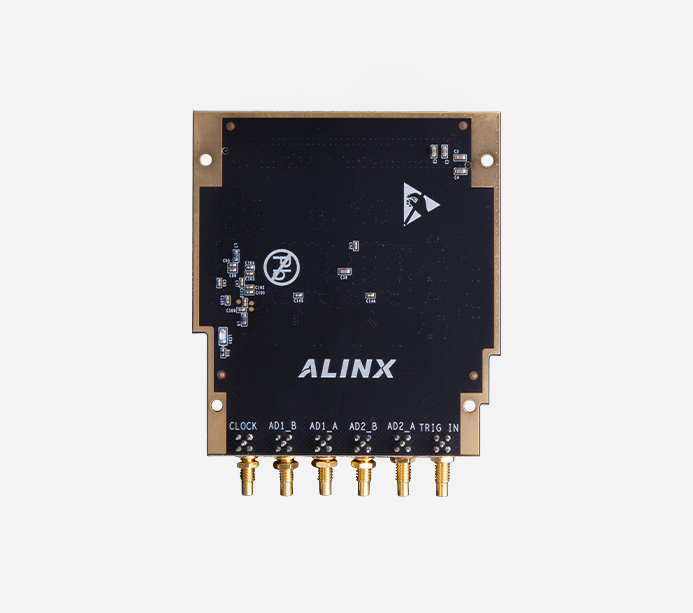

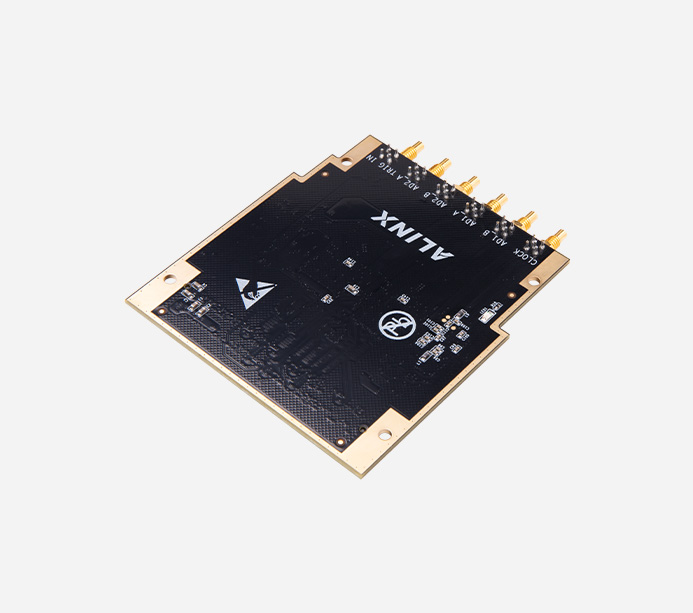

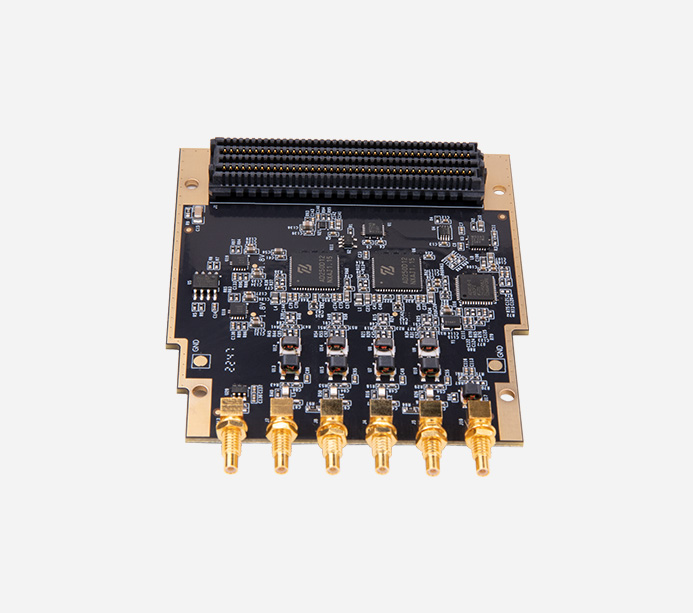

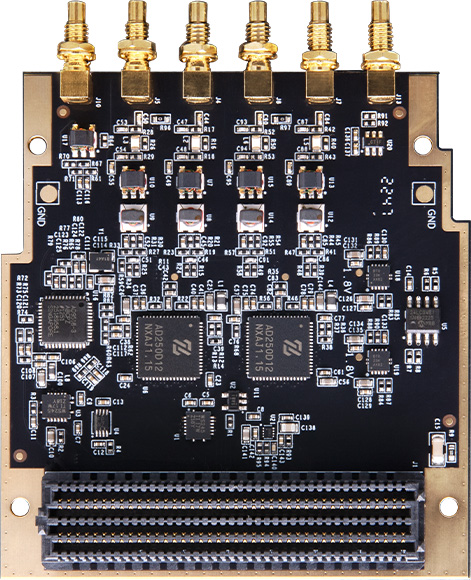

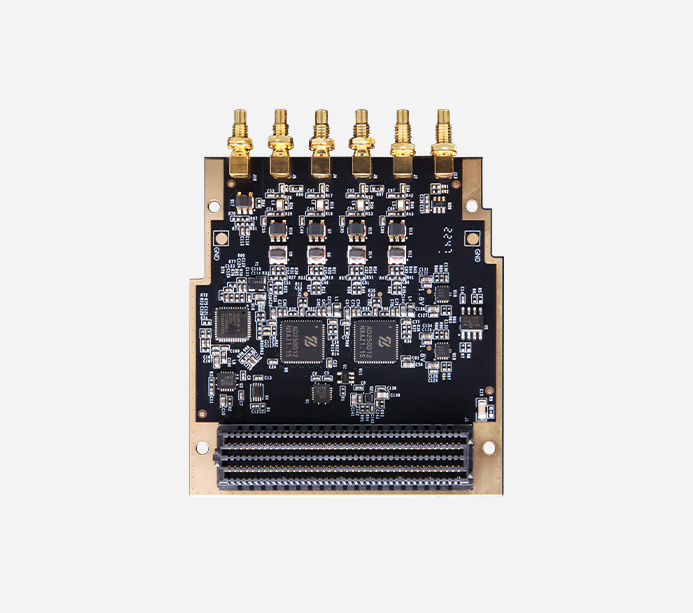

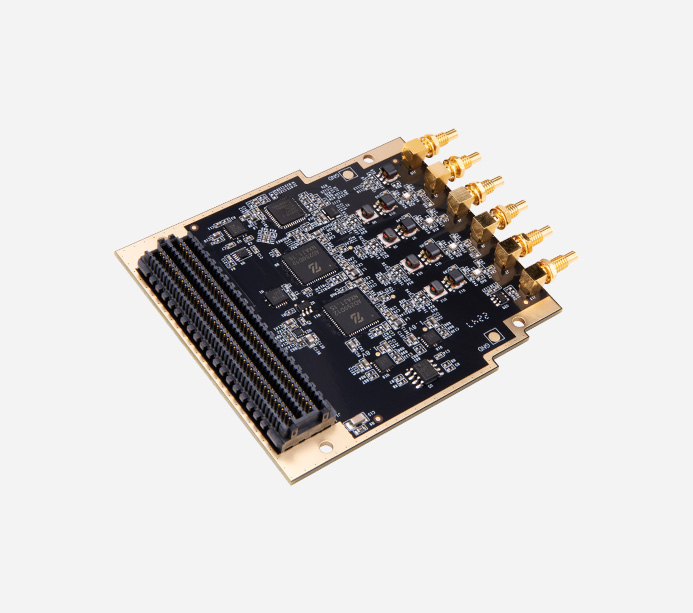

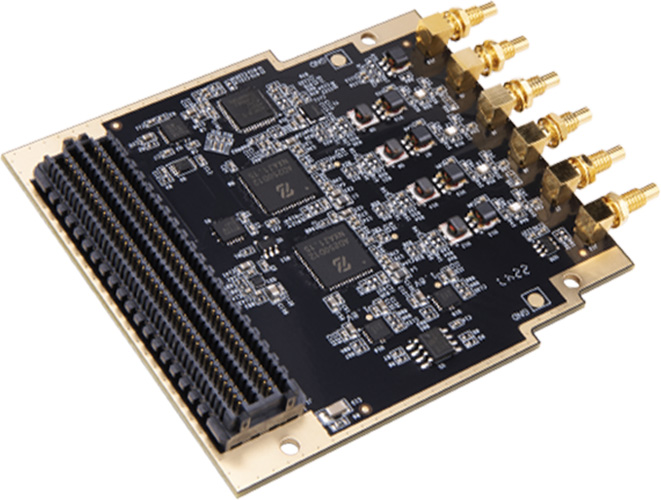

产品展示





所有出售产品主体保修期为 12 个月,其中 FPGA 芯片、液晶屏为易损件,不在保修范围内。

所有配件及赠品不在保修范围内。
