Xilinx Artix7 SOM FPGA核心板 XC7A200T AC7200

XC7A200T

  • 产品型号

    AC7200
  • 温度等级

    -40℃~85℃
  • 产地

    上海
  • EAN码

    6971390277980
  • 价格

    ¥1799.00

产品推荐


Xilinx Artix-7 FPGA 核心板

高带宽高容量 工业级芯片

适合高速数据通信,视频图像处理,高速数据采集等



功能接口


对应开发板

·AX7201



*了解对应开发板,点击查看详情>>


·AX7202



*了解对应开发板,点击查看详情>>


·AX7203




*了解对应开发板,点击查看详情>>


产品参数


核心板主要参数

核心板

AC7200

FPGA 型号

XC7A200T-2FGG484I

速度等级

-2

芯片等级

工业级别 -40°c~85°c

内存

1GB DDR3,32bit

QSPI FLASH

16MB

Logic cells

215360

查找表

33650

触发器

269200

Max.Distributed RAM

2888

Block RAM ( 36Kb each )

365

Total Block RAM

13140kb

DSP Slices

740

收发器

4x 6.6Gbps

PIC Express

PCIE2.0

HR IO

180

差分对 LVDS

48

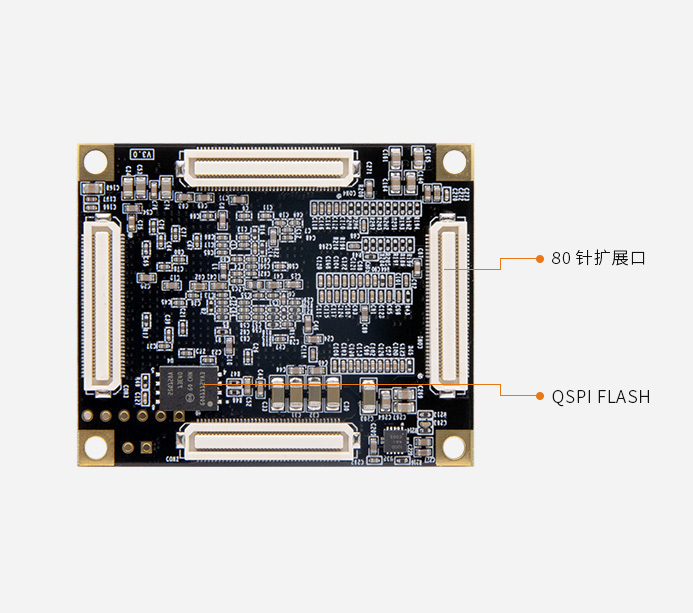

连接器

80pin x4


功能和接口

DDR3

2 片 512MB DDR3 共 1GB,32bit 总线,数据速率 800Mbps

QSPI Flash

1 片 16MB QSPI FLASH,可用作 FPGA 用户数据的存储

晶振

高精度 LVDS 有源差分晶振,1 个是 200MHz 给系统提供稳定的时钟源,1 个是 125MHz 为 GTP 收发器提供稳定的时钟输入

收发器

4 路 GTP,每路高达 6.6Gb/s,适合光纤通信和 PCIe 数据通信

工作温度

-40°c~85°c

PCIe 2.0

支持 PCI Express 2.0 x 8

模数转换 / XADC

1 个 12bit, 1Mbps AD

JTAG

采用 6 针的 2.54mm 间距的单排测试孔

LED 灯

1 个 LED 灯


电源参数

输入电压

5V 供电




包装清单

FPGA 核心板

1 块






结构尺寸

尺寸大小

45mmx 55mmx 6.0mm

连接器合高

1.6mm

连接器合高

3.0mm

 叠层数量

10 层 PCB 板设计



搭配内存 DDR3 超强组合

工业级芯片 4 路 GTP 高速收发器

6.6Gb/s,4 路高速 GTP,1GB DDR3 内存



快速上手,缩短开发学习时间

提供资料方便二次开发

提供原理图、PCB 结构图、封装、参考设计等,方便二次开发



低功耗高性能

Kintex-7 高性价比

高速数据传输、高带宽、高容量,适合高速光纤数据通信、 视频图像处理,高速数据采集等方面使用


所有出售产品主体保修期为 12 个月,其中 FPGA 芯片、液晶屏为易损件,不在保修范围内。


所有配件及赠品不在保修范围内。
