购买须知：
该系列开发板有 AX7A200 和 AX7A200B 两种，仅扩展板网口芯片不同，功能相同，两个型号会根据库存随机发货，请根据二维码标签区分。
适合 PCIe 通信及数据处理、视频图像传输处理、光纤以太网通信等
配套例程及配套资料开发板所有配套资料均通过百度网盘提供，购买后，请联系客服索取
01. vivado2017.4 安装
02 vivado 下 LED 流水灯实验及仿真
03. vivado 下按键实验
04. vivado 下 PLL 实验
05. 串口收发实验
06. 按键消抖实验
07. I2C 接口 EEPROM 实验
08. SD 卡读写实验
09. HDMI 彩条输出
10. AN430 模块 4.3 寸屏彩条输出
11. 7 寸屏彩条输出
12. HDMI 输入输出环通测试
13. 带 DDR3 的 HDMI 输入输出环通实验
14. DDR3 读写测试及仿真实验
15. AN831 录音与播放实验
16. SD 卡音乐播放例程
17. 字符 HDMI 显示
18. 字符 AN430 4.3 寸屏显示
19. 字符 7 寸屏显示
20. SD 卡中图片 HDMI 显示
21. SD 卡中图片 4.3 寸屏显示
22. SD 卡中图片 7 寸屏显示
23. AN5642 双目摄像头采集 HDMI 显示
24. AN5642 双摄像头采集 4.3 寸屏显示
25. AN5642 双摄像头采集 7 寸屏显示
26. 摄像头 SOBEL 边缘检测
27. AD9238 波形显示例程
28. AD7606 波形显示例程
29. AD/DA 测试例程
30. AD9767 双通道正弦波产生
31. AD9767 双通道三角波产生
32. 千兆以太网传输实验
33. AD9238 以太网传输例程
34. AD7606 以太网传输例程
35. AD9280 以太网传输例程
36. 千兆以太网视频传输实验
37. GTP 1.25G 光纤通信测试
38. GTP 5G 光纤通信测试
39. 视频图像 GTP 光纤传输例程
40. PCIe 速度测试例程
41. PCIe 之 HDMI 输入例程
42. PCIe 之 HDMI 输出例程
43. PCIe 之 xdma 接口进阶篇

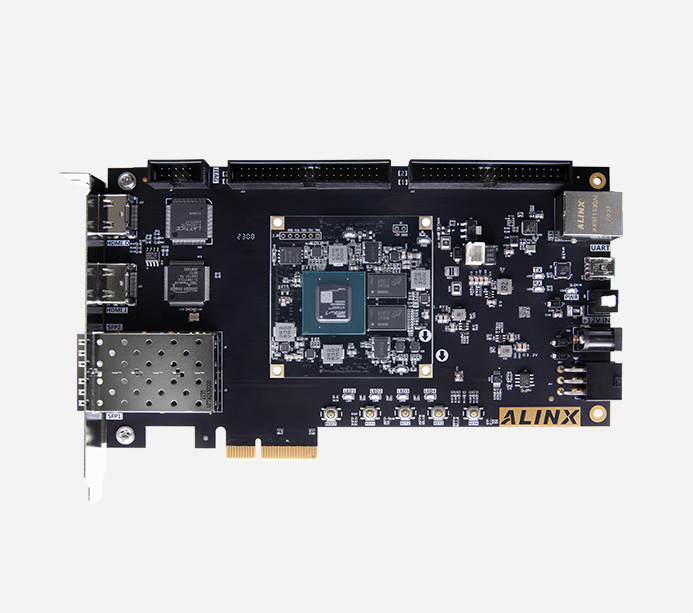

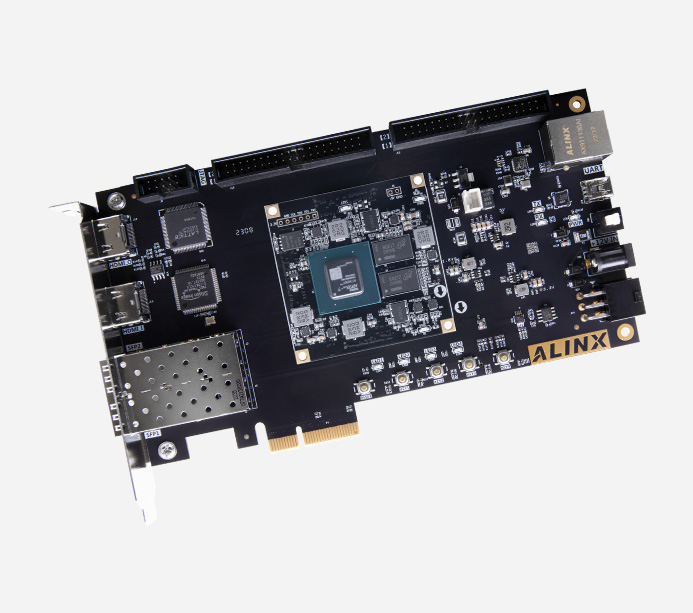

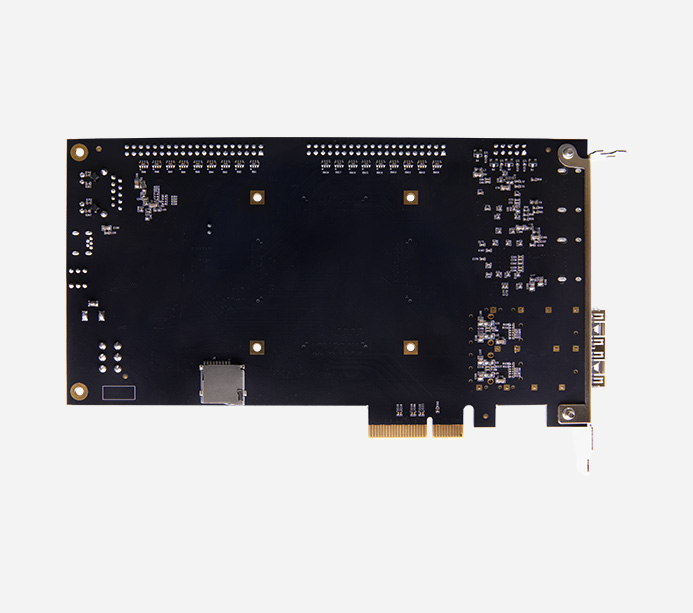

开发板
AN9767 套餐
AN706 套餐
AN9238 套餐
视频套餐
豪华套餐
开发板
●
●
●
●
●
●
下载器
●
●
●
●
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
双目摄像头
●
●
4.3 寸屏
●
●
套餐配套模块，点击了解更多
点击上方图片查看核心板详情>>
型号
XC7A200T-2FBG484I
逻辑单元
215360
查找表
33650
触发器
269200
Block RAM
13140KB
DSP 处理单元
740
扩展 IO
180 个（ 3.3V 电平 ）
速度等级
-2
FPGA 芯片级别
工业级
工作温度
-40°c~85°c
PCIe Gen2
支持 PCI Express 2.0 x4
模数转换 /XADC
1 个 12bit，1Mbps AD
DDR3
2x 512MB DDR3，32bit 总线，数据速率 800Mbps
QSPI Flash
1 片 16MB QSPI FLASH，可用作 FPGA 用户数据的存储
晶振
1 个 200MHz，用于 FPGA 的系统主时钟和用于产生 DDR3 控制时钟
1 个 125MHz，用于 GTP 收发器参考时钟输入
收发器
4 路 GTP，每路高达 6.6Gb/s，适合光纤和 PCIe 数据通信

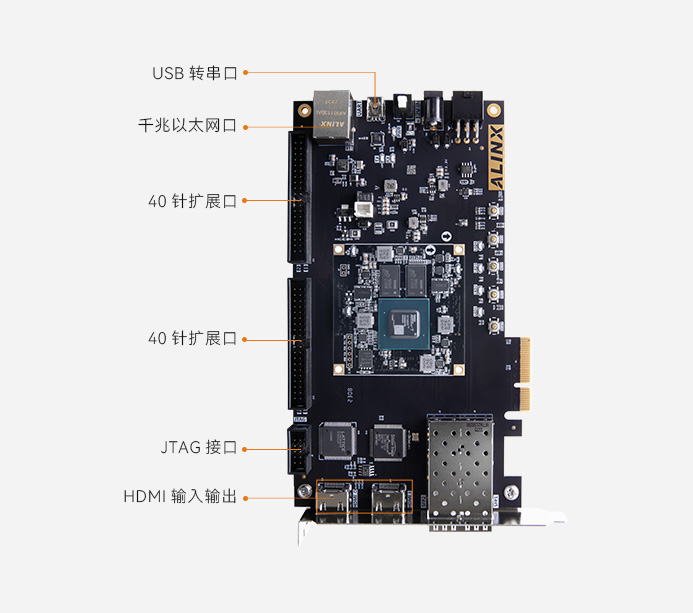

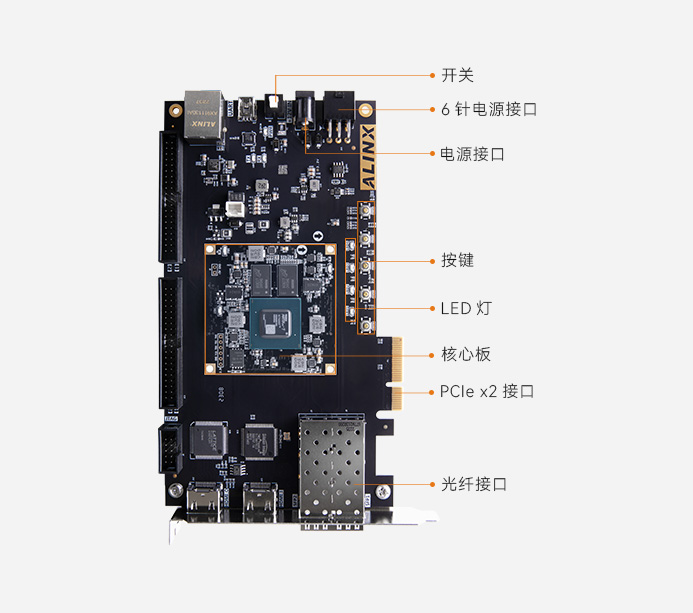

PCIe2.0 接口
1 路 PCIe2.0 接口，提供 PCIe2.0 高速数据传输接口，单通道通信速率可高达 5Gb/s
光纤接口
2 路高速光纤接口，每路接收和发送速度高达 6.6Gb/s
千兆以太网口
1 路千兆以太网 RJ-45 接口，为用户提供网络通信服务
JTAG 口
10 针 2.54mm 标准 JTAG 口，用于 FPGA 程序下载和调试
HDMI 输入输出
HDMI 输入输出各 1 路， 支持 1080P@60Hz 输入输出
USB 转串口
1 路 Uart 转 USB 接口，用于和电脑通信，方便用户调试
EEPROM
板载一片 IIC 接口的 EEPROM 24LC04
SD 卡座
1 路 Micro SD 卡座，支持 SD 模式和 SPI 模式
LED
5 个用户发光二级管 LED（ 1 个在核心板，4 个在扩展板 ）
按键
4 个用户按键，1 个复位按键
40 针扩展口
2 个 40 针扩展口，可接 ALINX 各种模块（ 双目摄像头，TFT LCD 屏，高速 AD 模块等 ）扩展口包含 5V 电源 1 路，3.3V 电源 2 路，地 3 路，IO 口 34 路
输入电压
+12V 电压输入
供电
12V/3A 供电
输入电流
3A 最大电流
FPGA 开发板
1 块
散热片
1 个
USB 线
1 根
USB 下载器
1 套
12V 电源
1 个
挡板
1 个
尺寸大小
核心板 60mmx 60mm，扩展板 188mmx 106mm
叠层数量
核心板 10 层 PCB 板设计，扩展板 6 层 PCB 板设计
工业以太网、高速视频处理传输、光纤通信及高速数据传输交换
扩展口接双目摄像头，实现光纤视频传输
开发板通过摄像头采集视频图像，经过光纤接口传输到另一块开发板，经过光纤接口接收数据以后通过 HDMI 接口显示到显示器
光纤收发器通信眼图
验证 PCIE 解决方案，加快 PCIE 产品开发

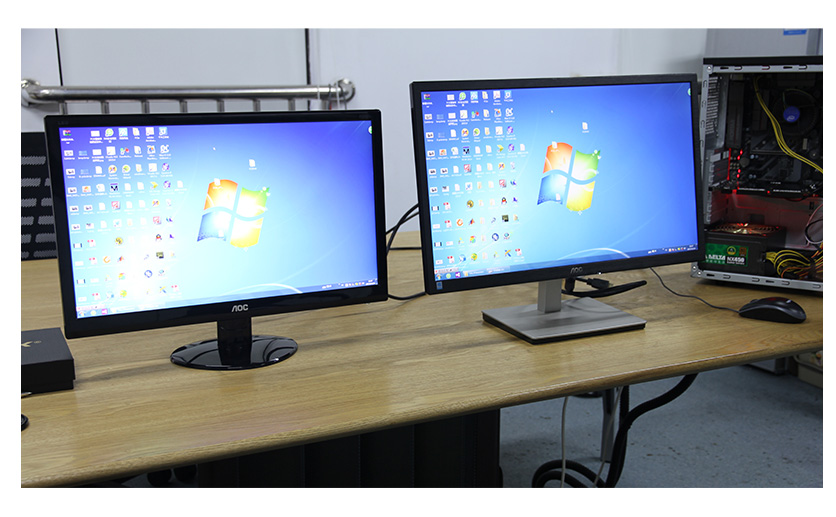

通过 HDMI 输入接口采集视频信号，通过 PCIE 接口上传到电脑，上位机实时显示采集到的视频图像
上位机抓取电脑桌面的显示内容，通过 PCIE 接口发送给 FPGA， FPGA 通过 HDMI 接口输出到显示器，显示器同步实时显示电脑桌面内容
满足各种 PCIe 高速数据传输、视频图像处理和工业控制要求
智能识别、医疗安防、车载数码、工业控制、智能电网
双目摄像头模块 AN5642 进行视频采集，通过开发板的 HDMI 接口显示到显示器上, 实现双目同步显示。

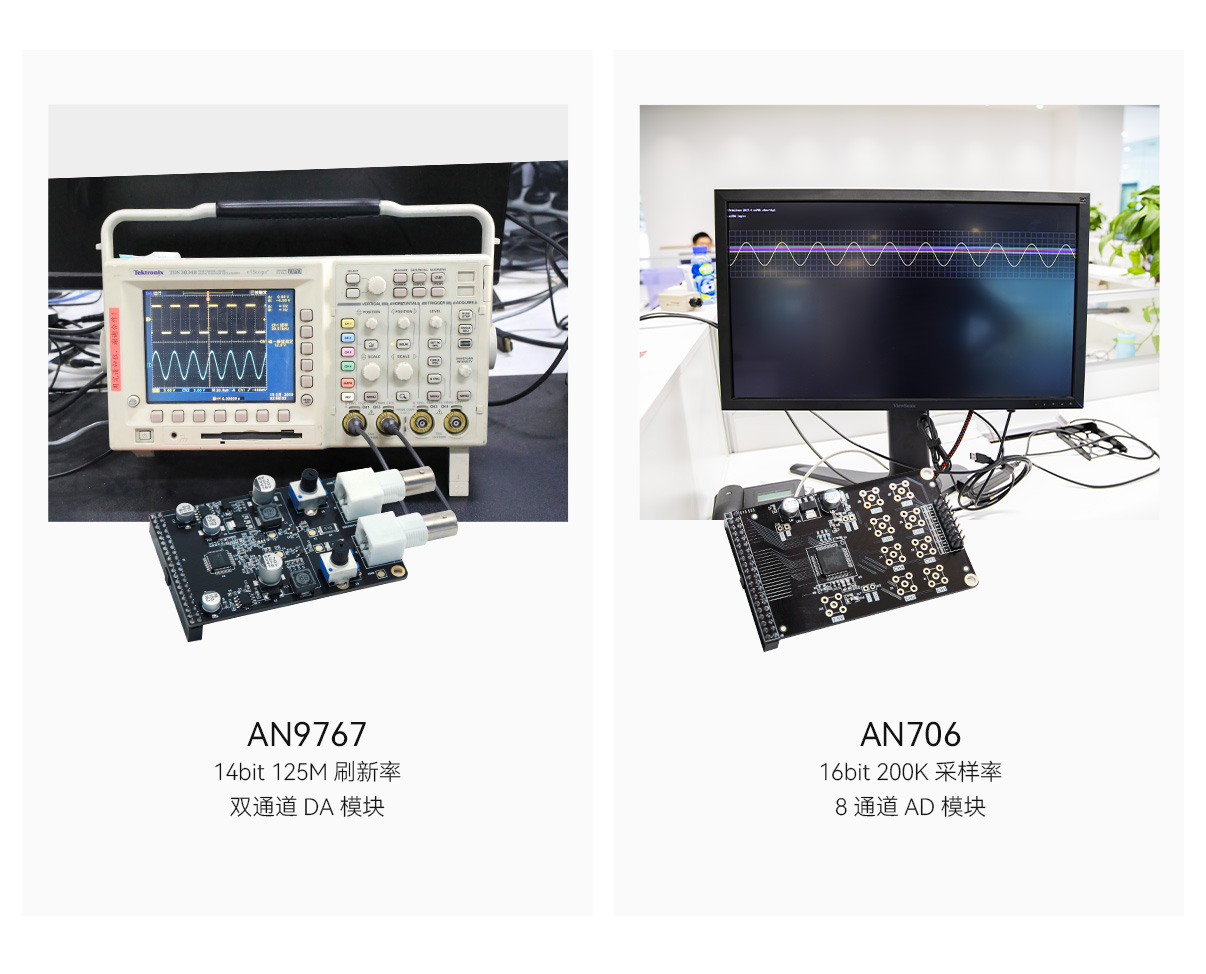

AN9767/AN706 模块上机展示图
*信号源输出的信号连接到 AN9767 模块通过示波器显示波形信号
*信号源输出的信号连接到 AN706 模块，运行系统进行波形数据绘制，通过开发板的 HDMI 接口显示到显示器
所有出售产品主体保修期为 12 个月，其中 FPGA 芯片、液晶屏为易损件，不在保修范围内。
所有配件及赠品不在保修范围内。
